RPA20-2412SAW

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 20W DC/DC-Converter \'POWERLINE\' 1\"x1\" 1.6kV reg 4:1
供应商型号: RPA20-2412SAW-ND
供应商: Digi-Key
标准整包数: 1

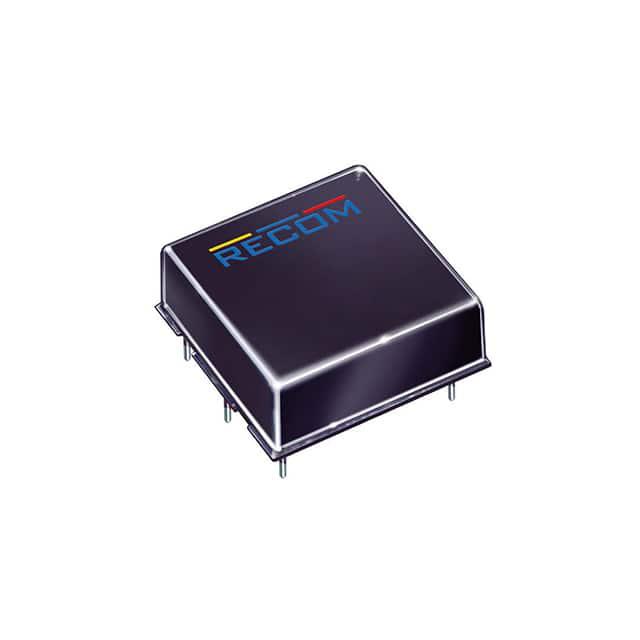

RECOM POWER DC-DC模块 RPA20-2412SAW

RPA20-2412SAW概述

    RPA20-AW系列直流-直流转换器技术手册

    1. 产品简介


    RPA20-AW系列是一款高功率密度、宽输入电压范围的20W直流-直流转换器,采用工业标准的1" x 1"外壳设计。尽管尺寸小巧,RPA20-AW转换器却具备全面的技术规格,提供高达6安培的输出电流、最高88%的转换效率,且无最小负载要求。此外,该系列还具有1600VDC的隔离能力和紧凑的尺寸,适用于空间受限的铁路和工业应用。

    2. 技术参数


    - 输入电压范围: 9-36VDC
    - 输出电压及电流:
    - RPA20-243.3SAW: 3.3V, 6000mA
    - RPA20-2405SAW: 5V, 4000mA
    - RPA20-2412SAW: 12V, 1670mA
    - RPA20-2415SAW: 15V, 1330mA
    - RPA20-2412DAW: ±12V, ±830mA
    - RPA20-2415DAW: ±15V, ±670mA
    - 效率: 最高可达88%
    - 最大案例温度: 105°C
    - 过压保护(OVP): 115%-150% 输出电压
    - 过流保护(OCP): 110%-160% 输出电流
    - 过温保护(OTP): 115°C ±5°C
    - 隔离电压: 1.6kVDC
    - 电磁兼容性(EMC)认证: 符合EN50121-3-2:2015、EN55032:2017等标准
    - 认证: UL60950-1、IEC/EN60950-1、EN50155等

    3. 产品特点和优势


    - 宽输入电压范围: 9-36VDC,适合各种电源输入需求
    - 高效率: 最高达88%,有效降低功耗
    - 隔离能力: 1600VDC,保证安全可靠的电气隔离
    - 全面保护: 包括过压、过流、过温等多种保护机制
    - 紧凑设计: 1" x 1"的小尺寸便于空间受限的应用
    - 热管理: 可选粘接散热片,提高工作温度范围

    4. 应用案例和使用建议


    RPA20-AW系列广泛应用于铁路和工业设备,如信号控制、监控系统和通信设备。以下是一些推荐的应用场景:
    - 铁路设备: 车载电源系统
    - 工业控制: 工业自动化设备中的电源转换
    - 通信设备: 电信基站的备用电源系统
    使用建议:
    - 确保输入电压在指定范围内以实现最佳性能
    - 在使用时考虑散热问题,特别是在满负荷运行时,可选用散热片来提升散热效果
    - 配合滤波电路使用以满足电磁兼容性(EMC)要求

    5. 兼容性和支持


    RPA20-AW系列支持多种工业标准接口,可以方便地集成到现有系统中。制造商RECOM提供了详细的安装指南和技术支持,确保客户能够顺利应用这些转换器。

    6. 常见问题与解决方案


    - 问题1: 效率低下
    - 解决方案: 检查输入电压是否符合规定范围,调整负载至额定值。
    - 问题2: 过温报警
    - 解决方案: 使用散热片或增强通风条件,确保工作温度不超过105°C。
    - 问题3: 输出电压不稳定
    - 解决方案: 检查并调整外部调节电阻,确保符合所需输出电压范围。

    7. 总结和推荐


    RPA20-AW系列直流-直流转换器凭借其高效率、宽输入电压范围、强保护机制和良好的电磁兼容性,非常适合各种铁路和工业应用。特别是对于需要小体积和高可靠性电源解决方案的场合,这款产品表现尤为出色。我们强烈推荐在相关项目中使用RPA20-AW系列。
    本文档根据RECOM公司的RPA20-AW系列直流-直流转换器技术手册编写。详细规格请参考原文档。

RPA20-2412SAW参数

参数
输入电压最小值 9V
特性 Remote On/Off,OCP,OTP,OVP,SCP,UVLO
输出总功率 20W
散热方式 -
输出方式 -
开关频率 -
最大容性负载 -
输出电压组数 1
输出电压 12V
转换效率 88%
类型 -
输出电流最大值 1.67A
输入电压最大值 36V
长*宽*高 25.4mm*25.4mm*10.2mm
通用封装 DIP-6
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RPA20-2412SAW厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RPA20-2412SAW数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RPA20-2412SAW RPA20-2412SAW数据手册

RPA20-2412SAW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 48.5784 ¥ 406.5405
5+ $ 46.775 ¥ 391.4486
10+ $ 46.0158 ¥ 385.0951
25+ $ 45.0295 ¥ 376.8407
50+ $ 44.2965 ¥ 370.7064
100+ $ 43.5744 ¥ 364.6636
250+ $ 35.893 ¥ 300.3794
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 406.54
