首页  >  产品百科  >  R1D-0515

R1D-0515

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SMD 1kV unreg
供应商型号: R1D-0515
供应商: Master
标准整包数: 5

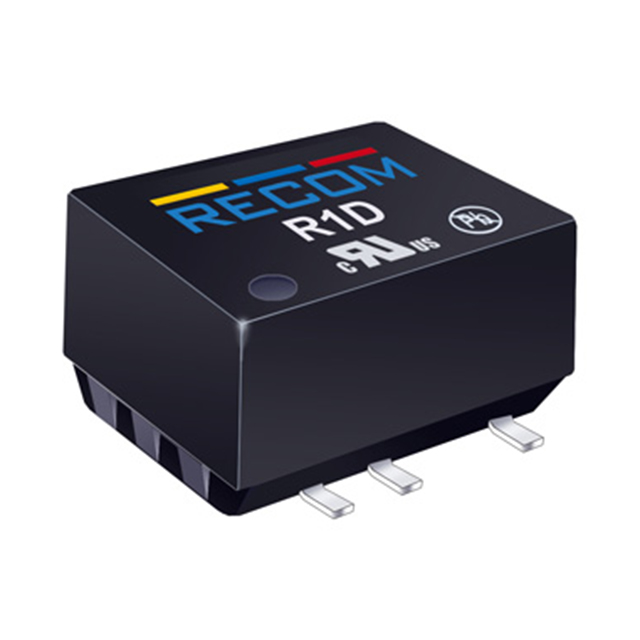

RECOM POWER DC-DC模块 R1D-0515

R1D-0515概述


    产品简介


    R1S和R1D系列电子元器件是专为一般用途及工业应用设计的小功率隔离型和电压匹配型直流-直流转换器(DC/DC Converter)。这些转换器属于非密封的开放框架设计,主要适用于需要表面贴装技术(SMD)的应用场景。它们具有广泛的输入电压范围(3.3V至24V),并可提供单路或双路输出。通过选择合适的型号,用户可以实现各种电压和电流组合,从而满足不同应用需求。这类产品被广泛应用于工业控制、通信设备、医疗设备等领域。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | ±10% |
    | 输出电压精度 | ±2%(典型值),±5%(最大值) |
    | 线路电压调整率 | 全系列:1.2%/Vin typ. |
    | 负载电压调整率 | 3.3V输出类型:15% typ., 20% max. |
    | 输出纹波与噪声 | 50mVp-p typ., 100mVp-p max. |
    | 工作频率 | 20kHz min. / 60kHz typ. / 100kHz max. |
    | 效率 | 最高可达84% |
    | 最大负载电容 | 2200µF(R1S系列) |
    | 工作温度范围 | -40°C 至 +100°C |
    | 存储温度范围 | -55°C 至 +125°C |

    产品特点和优势


    R1S和R1D系列转换器的主要特点如下:
    1. 全功耗能力:在100°C环境温度下仍能保持全功率运行。
    2. 多隔离选项:提供1kVDC或3kVDC隔离选择。
    3. 认证合规性:通过了UL、CSA、EN、IEC等安全标准认证。
    4. 自动组装兼容性:适合完全自动化装配,包括蒸汽焊接工艺。
    5. 高效率:最高效率可达84%,减少能量损耗。
    6. 滤波功能:内置符合EN55022标准的A类滤波器。
    7. 宽温区操作:工作温度范围广,从-40°C到+100°C,无需降额。

    应用案例和使用建议


    R1S和R1D系列转换器在以下领域有广泛应用:
    1. 工业控制:用于监控系统、PLC模块和传感器供电。
    2. 通信设备:如路由器、交换机、基站电源管理。
    3. 医疗设备:如便携式诊断设备,需满足医疗级EMC标准。
    使用建议:
    - 在使用时需根据具体应用场景选择合适的输入和输出电压配置。
    - 为了提高稳定性,建议在输入端和输出端分别添加电感(L1)和电容(C1)进行滤波处理。

    兼容性和支持


    R1S和R1D系列产品支持多种封装形式(单路5针、6针、10针和双路12针),并提供了“/H”(高隔离)和“/P”(短路保护)选项。此外,这些产品经过严格的测试验证,并提供三年质保服务。用户可以通过官方技术支持获取详细的应用指南和技术文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定范围内,并调整电感和电容值。 |
    | 设备过热 | 确保良好的散热条件,必要时增加外部散热片。 |
    | 开关频率异常 | 检查电路连接是否正确,确保输入电压稳定。 |

    总结和推荐


    R1S和R1D系列转换器以其高效率、高可靠性、宽温度范围以及广泛的适用性成为工业和商业领域的理想选择。其独特的功能如高隔离电压、短路保护以及自动化装配兼容性使其在市场上具备很强的竞争优势。我们强烈推荐此产品用于需要高可靠性和高性能的场合。

R1D-0515参数

参数
开关频率 -
输出方式 -
输出总功率 -
最大容性负载 -
输入电压最大值 5.5V
输出电压组数 2
散热方式 -
输入电压最小值 -
输出电压 15V
输出电流最大值 33mA,33mA
转换效率 -
特性 SCP
类型 -
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

R1D-0515厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R1D-0515数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R1D-0515 R1D-0515数据手册

R1D-0515封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 8.5675 ¥ 72.5667
33+ $ 7.9134 ¥ 65.7967
66+ $ 7.7281 ¥ 62.4544
132+ $ 7.3352 ¥ 60.9569
264+ $ 7.2373 ¥ 59.2663
528+ $ 7.2057 ¥ 59.0071
1023+ $ 7.1635 ¥ 58.6615
2508+ $ 7.1635 ¥ 58.6615
库存: 98
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 362.83
