首页  >  产品百科  >  RP40-4812SFR/N

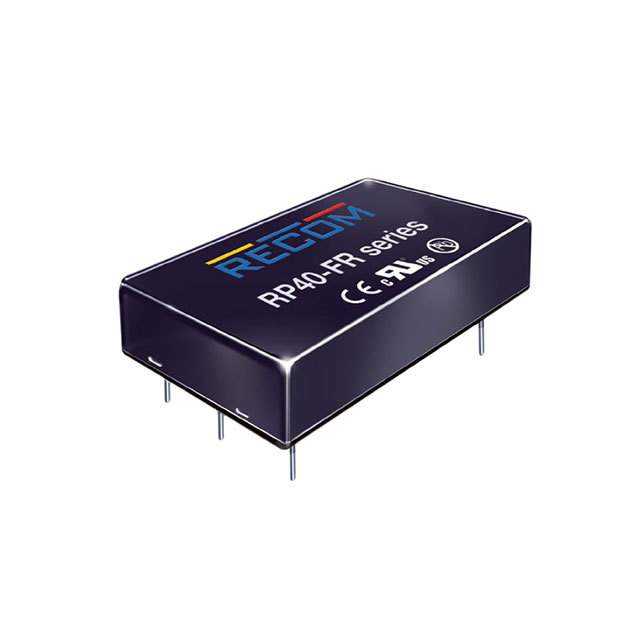

RP40-4812SFR/N

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 40W DC/DC-Converter \'POWERLINE\' 2\"x1\" 1.6kV reg 4:1
供应商型号: SG-RP40-4812SFR/N
供应商: 期货订购
标准整包数: 9
RECOM POWER DC-DC模块 RP40-4812SFR/N

RP40-4812SFR/N概述

    电子元器件产品技术手册解析:RP40-FR系列DC/DC转换器

    产品简介


    RP40-FR系列是RECOM公司设计的一款宽范围输入电压DC/DC转换器,专为铁路应用而设计,并通过了EN50155认证。此外,它们还符合UL60950-1和IEC60950-1标准,适用于所有高输入电压电信和工业应用,这些应用要求满足特定的安全标准。

    技术参数


    RP40-FR系列的主要技术参数如下:
    - 输入电压范围:宽范围输入,具体如下:
    - 9-36 VDC(单路输出)
    - 18-75 VDC(单路输出)
    - 43-160 VDC(单路输出)
    - 输出电压范围:包括3.3V、5V、12V、15V、24V等不同规格。
    - 效率:高达92%,取决于输入电压和负载情况。
    - 隔离电压:对于24V和48V输入,隔离电压为1.6kVDC;对于110V输入,隔离电压为3kVDC。
    - 工作温度范围:无降额时为-40°C至+60°C,有降额时为-40°C至+105°C。
    - 环境湿度:非冷凝状态下5%至95%RH。

    产品特点和优势


    1. 宽范围输入电压:适应各种不同的电源环境。
    2. 高效率:最高效率达到92%,减少了能耗和热耗散。
    3. 高隔离电压:确保在高压环境中稳定运行。
    4. 多样的输出电压选择:提供多种输出电压选择,灵活应对不同需求。
    5. 认证齐全:通过多项国际认证,如EN50155、UL60950-1、IEC60950-1等,提升了安全性和可靠性。

    应用案例和使用建议


    RP40-FR系列广泛应用于铁路车辆、电信设备和工业控制系统中。例如,在铁路车辆中,这些转换器可以确保列车上的关键电子设备供电稳定可靠。在实际应用中,建议在恶劣环境下使用带散热片的型号(如RP40-xx3.3SFR-HC),以提升散热效果并延长使用寿命。此外,根据应用需求调整输出电压可以通过外部电阻实现,具体方法可参考技术手册中的描述。

    兼容性和支持


    RP40-FR系列与各种标准接口兼容,便于集成到现有的系统中。制造商提供详细的用户手册和技术支持,确保用户能够轻松上手并进行有效维护。对于高级应用,用户还可以联系技术支持获取更深入的支持。

    常见问题与解决方案


    1. 启动时间过长:可能是由于输入电容不足或负载过大。建议增加输入电容或减少负载。
    2. 输出电压不稳:检查输入电压是否稳定,并确认输出电容配置正确。
    3. 效率降低:可能是因为工作环境温度过高。建议改善散热条件,如使用散热片或增加散热风道。

    总结和推荐


    总体来看,RP40-FR系列DC/DC转换器凭借其高效率、宽输入电压范围、多样化的输出选择和全面的安全认证,非常适合在铁路、电信及工业控制等领域使用。它具有良好的可靠性和稳定性,特别适合于需要高可靠性的应用场景。因此,强烈推荐给需要高效、可靠电源转换解决方案的专业人士。

RP40-4812SFR/N参数

参数
输入电压最大值 75V
特性 Remote On/Off,OCP,OTP,OVP,SCP,UVLO
最大容性负载 -
输出总功率 -
类型 -
输出电流最大值 3.333A
输出电压组数 1
输出电压 12V
开关频率 -
散热方式 -
输入电压最小值 -
转换效率 92%
输出方式 -
长*宽*高 50.8mm*25.4mm*10.2mm
通用封装 DIP-6
安装方式 通孔安装
应用等级 商用级
零件状态 在售

RP40-4812SFR/N厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RP40-4812SFR/N数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RP40-4812SFR/N RP40-4812SFR/N数据手册

RP40-4812SFR/N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
9+ ¥ 846.2491
90+ ¥ 798.8592
库存: 90
起订量: 9 增量: 0
交货地:
最小起订量为:9
合计: ¥ 7616.24
