首页  >  产品百科  >  RP20-2405SFR/XC-HC

RP20-2405SFR/XC-HC

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 20W DC/DC-Converter \'POWERLINE\' 2\"x1\" 2.25kV reg 4:1
供应商型号: SG-RP20-2405SFR/XC-HC
供应商: 期货订购
标准整包数: 20

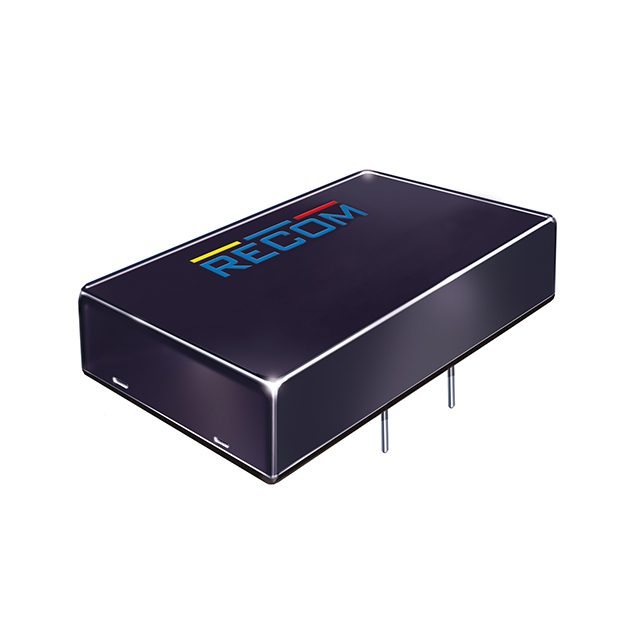

RECOM POWER DC-DC模块 RP20-2405SFR/XC-HC

RP20-2405SFR/XC-HC概述

    RP20-FR系列DC/DC转换器产品技术手册

    1. 产品简介


    RP20-FR系列宽范围输入DC/DC转换器是RECOM公司推出的一款专为通信和工业应用设计的产品。其输入电压范围广泛(4:1),具有高达89%的效率和2.25kVDC的隔离能力。该系列产品经过严格的EN50155和UL60950认证,特别适合于电信、工业以及铁路应用。

    2. 技术参数


    | 参数 | 值 |

    | 输入电压范围 | 9-36VDC / 18-75VDC / 43-160VDC |
    | 输出电压 | 单路:3.3V / 5V / 12V / 15V
    双路:±12V / ±15V |
    | 输出电流 | 728mA / 947mA / 938mA / 945mA / 364mA / 473mA / 469mA / 467mA / 159mA / 209mA / 207mA / 206mA / 947mA / 937mA / 473mA / 468mA / 207mA / 204mA |
    | 效率 | 最高达89% |
    | 工作温度范围 | -40°C至+79°C (无降额),-40°C至+101°C (部分降额) |
    | 电磁干扰(EMI) | 符合EN55011和EN55022标准 |

    3. 产品特点和优势


    - 宽输入电压范围:适用于多种电压源,提高了系统的灵活性。
    - 高效率:最高达89%,减少了能源消耗和热量产生。
    - 强隔离性能:2.25kVDC的隔离,确保了安全性和稳定性。
    - 六面连续屏蔽:有效降低了外部电磁干扰的影响。
    - 多功能输出选项:单路或多路输出,满足不同的应用需求。

    4. 应用案例和使用建议


    应用案例:RP20-FR系列DC/DC转换器特别适合于电信基础设施、工业自动化设备及铁路车辆的电源管理。例如,在一个典型的铁路控制系统中,它可以通过将110VDC转换成所需的电压,为各种传感器和执行器供电。
    使用建议:
    - 在安装过程中注意散热,可选择带有散热片的型号以提高效率。
    - 为避免过载,可以考虑增加外部保护电路,如熔断器。
    - 确保连接正确,避免短路或极性错误导致的损坏。

    5. 兼容性和支持


    RP20-FR系列转换器与大多数标准电气设备兼容,特别是那些符合EN50155和UL60950认证的产品。制造商提供三年质保,并且如果需要更详细的信息,可以通过技术支持邮箱techsupportAT@recom-power.com联系他们的技术团队。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动时间较长 | 检查输入电压是否稳定;如有必要,调整输入电容器的值 |
    | 输出电压不稳定 | 检查负载是否超过最大承受能力;检查是否有电磁干扰影响 |
    | 热量过高 | 安装散热片或风扇以改善散热效果;优化散热设计 |

    7. 总结和推荐


    总结:RP20-FR系列DC/DC转换器以其高效率、宽输入电压范围和高可靠性,成为电信、工业和铁路应用的理想选择。其广泛的认证和多样的输出选项使其能够适应各种复杂的工作环境。
    推荐:鉴于其卓越的性能和广泛的适用性,强烈推荐RP20-FR系列DC/DC转换器用于需要高可靠性和高性能的电源管理场合。对于那些正在寻找耐用性强、性能可靠的电源模块的应用项目,这是一个非常值得选择的解决方案。

RP20-2405SFR/XC-HC参数

参数
输出电流最大值 4A
最大容性负载 -
特性 OCP,OVP,SCP,UVLO
输出电压 5V
散热方式 -
开关频率 -
输入电压最大值 36V
输出总功率 -
输出方式 -
输入电压最小值 -
类型 -
转换效率 -
输出电压组数 1
长*宽*高 56.8mm*25.4mm*16.8mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

RP20-2405SFR/XC-HC厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RP20-2405SFR/XC-HC数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RP20-2405SFR/XC-HC RP20-2405SFR/XC-HC数据手册

RP20-2405SFR/XC-HC封装设计

查看详情并下载
Symbol
Footprint
3D Model
