RAC04-12SGB

产品分类: AC-DC模块
厂牌: RECOM POWER
产品描述: Recom 4W开关电源, RAC04-GB系列, 12V 直流输出电压 330mA输出电流, 1输出点
供应商型号: 1446328
供应商: 海外现货
标准整包数: 1

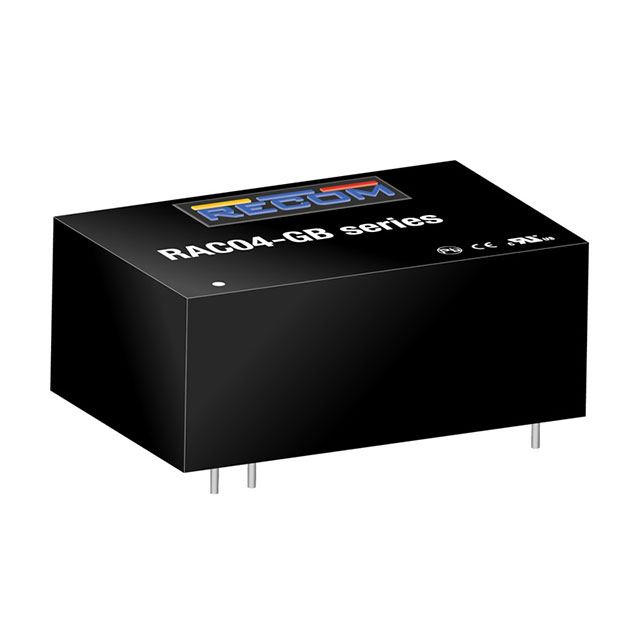

RECOM POWER AC-DC模块 RAC04-12SGB

RAC04-12SGB概述

    RAC04-GB系列AC/DC电源转换器技术手册

    1. 产品简介


    RAC04-GB系列是低成本的AC/DC电源模块,专为工业领域的PCB安装设计,具有紧凑型和板级应用的特点。这些电源模块适用于需要受控且短路保护的隔离直流输出、宽输入电压范围以及在-40°C到+85°C温度范围内的工作条件。

    2. 技术参数


    以下是RAC04-GB系列的主要技术规格:
    - 输入电压范围: 85-305VAC
    - 输出电压及电流: 见下表
    - 负载效率: 见下表
    - 最大电容负载: 见下表
    - 无负载功率消耗: <75mW
    - 启动时间: 30ms至1秒
    - 过压保护(OVP): 在不同输出电压下有不同的阈值
    - 过流保护(OCP): 在不同输出电压下有不同的阈值
    - 短路保护(SCP): 长期模式,自动恢复
    - 绝缘耐压: 输入到输出:1分钟内3kVAC/10mA
    - 工作温度范围: -40°C至+85°C
    - 电磁兼容性(EMC): 符合Class B标准
    - 认证: IEC/EN/UL60950-1,IEC/EN/UL62368,EN61558
    | 型号 | 输入电压范围(VAC) | 输出电压(VDC) | 输出电流(mA) | 效率(%) | 最大电容负载(µF) |
    |
    | RAC04-3.3SGB | 85-305 | 3.3 | 1210 | 70 | 2000 |
    | RAC04-05SGB | 85-305 | 5 | 800 | 72 | 1500 |
    | RAC04-09SGB | 85-305 | 9 | 440 | 77 | 1000 |
    | RAC04-12SGB | 85-305 | 12 | 330 | 78 | 500 |
    | RAC04-15SGB | 85-305 | 15 | 270 | 78 | 200 |
    | RAC04-24SGB | 85-305 | 24 | 170 | 80 | 150 |

    3. 产品特点和优势


    - 宽输入电压范围: 支持全球范围内的电压输入(85-305VAC),适用于各种电源环境。
    - 低功耗: 无负载时功率消耗小于75mW,有助于节能。
    - 高效能: 在全负载条件下,效率高达80%,适合对电源效率要求高的应用。
    - 紧凑设计: 体积小巧,仅为37.0 x 24.0 x 15.0mm,方便集成于小型设备中。
    - 高可靠性: 经过了严格的安全测试,符合多种国际安全和电磁兼容标准。
    - 宽工作温度范围: 能够在极端环境下正常工作,适用于各种恶劣条件下的应用。

    4. 应用案例和使用建议


    - 工业自动化设备: RAC04-GB系列适用于需要高可靠性的工业自动化设备,如传感器、执行器等。
    - 电信基础设施: 可用于电信基站、服务器等需要稳定供电的应用。
    - 医疗设备: 由于其高可靠性,可用于各种医疗设备,如诊断仪器和治疗设备。
    使用建议:
    - 确保输入电压稳定在规定的范围内,以避免电压波动导致的产品损坏。
    - 考虑到散热问题,在高温环境下工作时需要增加散热措施,确保最佳运行状态。
    - 若在输入电压大于等于230VAC的情况下使用,建议外加MOV以增强浪涌保护。

    5. 兼容性和支持


    RAC04-GB系列与其他电子元器件或设备高度兼容,可直接应用于现有系统中。RECOM公司提供三年质保,并且有专门的技术支持团队随时解答用户的疑问和解决问题。

    6. 常见问题与解决方案


    - 问题: 产品在满载条件下启动时间过长。
    - 解决方案: 检查输入电压是否稳定,确认是否存在外部干扰因素,调整相关电路参数以优化启动时间。

    - 问题: 输出电压波动较大。
    - 解决方案: 重新检查电路连接是否正确,尤其是滤波电容和负载电阻的匹配情况,必要时更换合适的元件。

    - 问题: 设备在低温环境下无法正常工作。
    - 解决方案: 检查环境温度是否超出产品的工作温度范围,如果低于-40°C,则考虑采取保温措施或选择其他型号产品。

    7. 总结和推荐


    总体来看,RAC04-GB系列是一款非常实用且高效的AC/DC电源转换器,具备高可靠性、低功耗和宽工作温度范围等优势,非常适合各种工业自动化、电信基础设施和医疗设备等领域的需求。强烈推荐使用此款产品来满足对电源稳定性和可靠性的高标准要求。

RAC04-12SGB参数

参数
输入电压最大值 430V
散热方式 No
类型 -
输出方式 PC Pins
输入电压最小值 85V~305V(AC)
输出总功率 4W
输出电压 12V
最大容性负载 -
输出电压组数 1
转换效率 78%
输出电流最大值 330mA
开关频率 -
特性 -
长*宽*高 37mm(长度)*24mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RAC04-12SGB厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RAC04-12SGB数据手册

厂牌 PDF简要描述 下载
RECOM POWER AC-DC模块 RECOM POWER RAC04-12SGB RAC04-12SGB数据手册

RAC04-12SGB封装设计

查看详情并下载
Symbol
Footprint
3D Model
