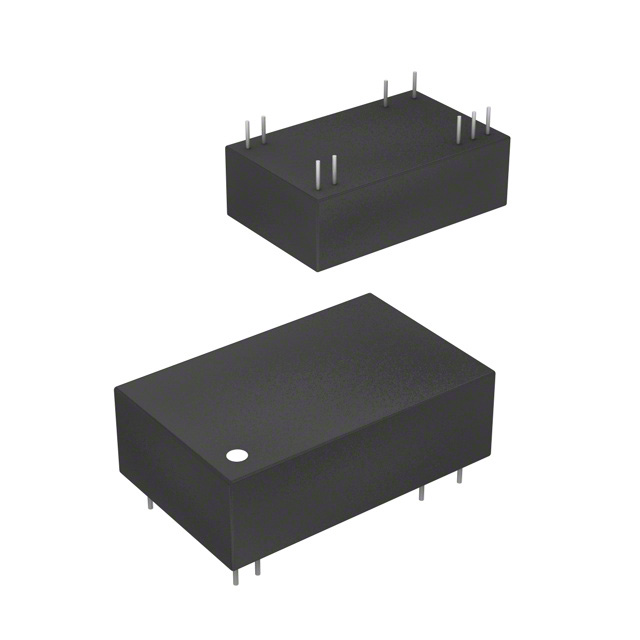

REC3-243.3SRW/H4/C

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 3W DC/DC-Converter \'ECONOLINE\' DIP24 4kV reg 2:1
供应商型号: SG-REC3-243.3SRW/H4/C
供应商: 期货订购
标准整包数: 15
RECOM POWER DC-DC模块 REC3-243.3SRW/H4/C

REC3-243.3SRW/H4/C概述

    ECONOLINE DC/DC Converter: REC3-SDRW(Z)

    1. 产品简介


    ECONOLINE系列的REC3-SDRW(Z)是一款高效的宽输入电压范围DC/DC转换器,特别适用于工业和医疗应用。该产品采用行业标准的3W DIP24封装和SMD封装形式,提供单输出和双输出选项。主要功能包括隔离电压高达6kVDC、反馈调节输出、持续短路保护及高效的电源转换。这些特性使其成为需要高可靠性和高性能电源解决方案的理想选择。

    2. 技术参数


    - 输入电压范围:2:1输入(4.5-9V, 9-18V, 18-36V, 36-72V)或4:1输入(9-36V, 18-72V)
    - 输出电压精度:±2%最大
    - 线性调节率:±0.4%最大
    - 负载调节率:±0.6%最大
    - 最小负载电流:10%最大
    - 输出纹波和噪声:50mVp-p最大(0.1μF电容在输出端,带宽20MHz)
    - 开关频率:2:1输入类型90kHz至150kHz,4:1输入类型120kHz至180kHz
    - 效率:最高可达86%
    - 无负载功率消耗:300mW最大
    - 隔离电压:H2后缀2000VDC,H4后缀4000VDC,H6后缀6000VDC
    - 隔离电阻:1GΩ最小
    - 工作温度范围:5V输入类型-40°C至+80°C,其他-40°C至+85°C
    - 存储温度范围:-55°C至+125°C
    - 相对湿度:95%RH
    - 认证:EN 60950-1,UL 60950-1,IEC/EN 60601-1,RoHS 2011/65/EU
    - MTBF:在+25°C时1043小时,在+85°C时186小时(MIL-HDBK 217F)

    3. 产品特点和优势


    - 高隔离电压:提供2kVDC、4kVDC和6kVDC三种隔离电压等级,适用于医疗和工业领域的高可靠性要求。
    - 宽输入电压范围:支持2:1输入(4.5-72V)和4:1输入(9-72V),能够适应多种输入电源条件。
    - 高效能转换:最高转换效率达到86%,确保能量利用最大化。
    - 多重保护机制:具备连续短路保护功能,保证在极端条件下设备的安全运行。
    - 标准认证:通过多项安全和电磁兼容性认证,确保在不同应用场景下的稳定性和可靠性。

    4. 应用案例和使用建议


    - 医疗设备:由于其高隔离电压,REC3-SDRW(Z)非常适合用于医疗设备如监护仪、超声设备等。
    - 工业控制:可用于自动化控制系统中的电源供应,特别是在需要高可靠性的场合。
    - 通信设备:在通信基站、路由器等设备中作为备用电源使用。
    使用建议:
    - 在高负载情况下,考虑加装散热装置以提高热稳定性。
    - 对于大电容负载的应用,建议选择具有高容许负载能力的型号。

    5. 兼容性和支持


    - 兼容性:REC3-SDRW(Z)可与多种电子元器件和设备兼容,例如传感器、处理器和其他电路板模块。
    - 技术支持:RECOM提供详尽的技术文档和支持服务,包括应用笔记和问题解决方案。此外,客户还可以通过官方渠道获得专业咨询服务。

    6. 常见问题与解决方案


    - 问题1:启动过程中电源输出不稳定
    - 解决方案:检查输入电压是否在允许范围内,确保负载电流不超过额定值。

    - 问题2:过载保护后无法自动重启
    - 解决方案:检查是否有短路或过载情况发生,重新启动设备并恢复正常的操作状态。

    - 问题3:效率低于预期
    - 解决方案:确认工作环境温度和输入电压,优化负载配置以提升系统整体效率。

    7. 总结和推荐


    综上所述,ECONOLINE系列的REC3-SDRW(Z)在设计上表现出色,集成了高隔离电压、高效转换和多功能保护机制。这款产品不仅适用于医疗和工业设备,还在通信和自动化控制领域有着广泛的应用前景。鉴于其卓越的性能和可靠性,我们强烈推荐将其作为关键电源组件使用。

REC3-243.3SRW/H4/C参数

参数
输出电流最大值 900mA
输出电压 3.3V
输入电压最大值 36V
输出总功率 -
类型 -
转换效率 -
开关频率 -
输入电压最小值 -
最大容性负载 -
输出电压组数 1
散热方式 -
特性 SCP
输出方式 -
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

REC3-243.3SRW/H4/C厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC3-243.3SRW/H4/C数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC3-243.3SRW/H4/C REC3-243.3SRW/H4/C数据手册

REC3-243.3SRW/H4/C封装设计

查看详情并下载
Symbol
Footprint
3D Model
