REC15-4805DZ/H3/M

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 15W DC/DC-Converter \'ECONOLINE\' 2\"x1\" 3kV reg 4:1
供应商型号: SG-REC15-4805DZ/H3/M
供应商: 期货订购
标准整包数: 10

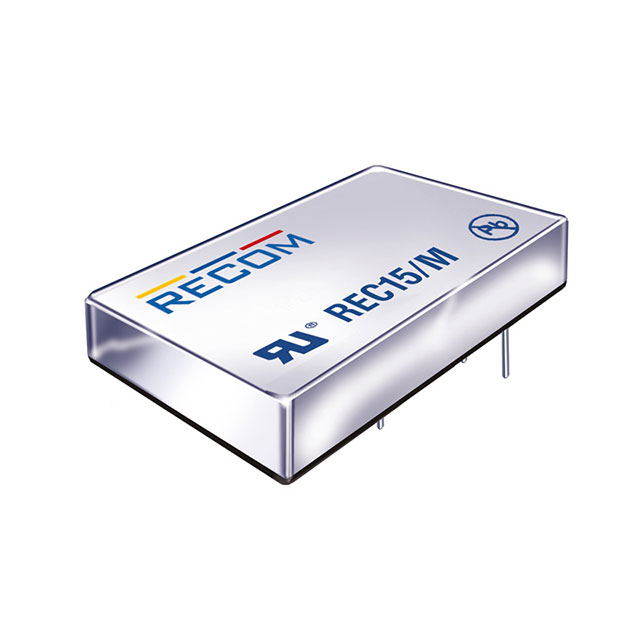

RECOM POWER DC-DC模块 REC15-4805DZ/H3/M

REC15-4805DZ/H3/M概述


    产品简介


    REC15-SD(Z)/M 系列直流/直流转换器
    REC15-SD(Z)/M 系列是一款紧凑型、高效率的直流/直流转换器,能够在 2” x 1” 的封装内提供高达 15W 的输出功率。这些转换器支持单路和双路输出,并提供了 2kVDC 和 3kVDC 的隔离选项,适用于工业领域的更高功率需求。此外,该系列还具备连续短路保护和全表面贴装设计,使其在各种苛刻的应用环境中表现优异。

    技术参数


    - 输入电压范围:2:1 输入范围(9-18VDC、18-36VDC、36-75VDC);4:1 输入范围(9-36VDC、18-75VDC)
    - 输出电压及电流:
    - 3.4V 输出:3000mA(2:1 输入);3000mA(4:1 输入)
    - 5.1V 输出:3000mA(2:1 输入);3000mA(4:1 输入)
    - 12V 输出:1250mA(2:1 输入);1250mA(4:1 输入)
    - 15V 输出:1000mA(2:1 输入);1000mA(4:1 输入)
    - ±5V 输出:±1500mA(2:1 输入);±1500mA(4:1 输入)
    - ±12V 输出:±625mA(2:1 输入);±625mA(4:1 输入)
    - ±15V 输出:±500mA(2:1 输入);±500mA(4:1 输入)
    - 效率:最高可达 87%
    - 工作温度范围:-40°C 至 +100°C(2:1 输入);-40°C 至 +90°C(4:1 输入)
    - 最大外壳温度:+100°C
    - 引脚配置:标准引脚和无控制引脚版本

    产品特点和优势


    - 紧凑封装:2” x 1”的紧凑尺寸适合多种安装空间有限的应用。
    - 高效率:效率最高可达 87%,适用于需要高效能电源供应的应用。
    - 隔离选项:提供 2kVDC 和 3kVDC 隔离,确保系统的安全性和稳定性。
    - 短路保护:具备连续短路保护功能,能够在短路情况下自动恢复。
    - 同步整流:3.4V 和 5.1V 输出采用同步整流,进一步提升效率。

    应用案例和使用建议


    应用场景:
    - 工业自动化设备:用于机器控制系统和传感器供电。
    - 医疗设备:为医疗仪器提供稳定可靠的电源。
    - 通信系统:在通信设备中作为电源模块使用。
    使用建议:
    - 在高温环境下使用时,注意散热问题,可采用外部散热片以提高效率。
    - 在大电容负载或启动电流较大的场合,利用其 150% 额定功率的短时间过载能力来应对。

    兼容性和支持


    兼容性:
    - 与现有的电源管理系统兼容,能够无缝集成到现有设备中。
    支持:
    - 厂商提供详尽的技术文档和应用指南,方便用户进行设计和安装。
    - 提供 24 小时技术支持,帮助用户解决可能遇到的问题。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题:转换器无法启动。
    - 解决方案:检查输入电压是否符合规定范围,确认接线无误。
    - 问题:输出电压不稳定。
    - 解决方案:检查负载电流是否超出了额定范围,如是则适当调整负载。
    - 问题:温度过高导致停机。
    - 解决方案:增加散热措施,如加装散热片或风扇。

    总结和推荐


    总结:
    REC15-SD(Z)/M 系列直流/直流转换器以其紧凑的设计、高效率和多重保护机制成为工业应用的理想选择。该系列产品不仅具有出色的电气性能,还具备良好的环境适应性,适用于各类苛刻的工作环境。
    推荐:
    基于以上分析,强烈推荐 REC15-SD(Z)/M 系列直流/直流转换器给需要高性能电源解决方案的应用场景。无论是工业自动化还是医疗设备,这款转换器都能提供可靠稳定的电源支持。

REC15-4805DZ/H3/M参数

参数
输出电压组数 2
类型 -
特性 Remote On/Off,OCP,SCP,UVLO
输出电压 5V
最大容性负载 -
输出电流最大值 1.5A,1.5A
输出总功率 -
输出方式 -
转换效率 -
散热方式 -
开关频率 -
输入电压最小值 -
输入电压最大值 75V
通用封装 DIP-6
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

REC15-4805DZ/H3/M厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC15-4805DZ/H3/M数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC15-4805DZ/H3/M REC15-4805DZ/H3/M数据手册

REC15-4805DZ/H3/M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 554.494
100+ ¥ 523.4423
库存: 100
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 5544.94
