RB-2424D/HP

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SIP7 2kV unreg
供应商型号: SG-RB-2424D/HP
供应商: 期货订购
标准整包数: 25

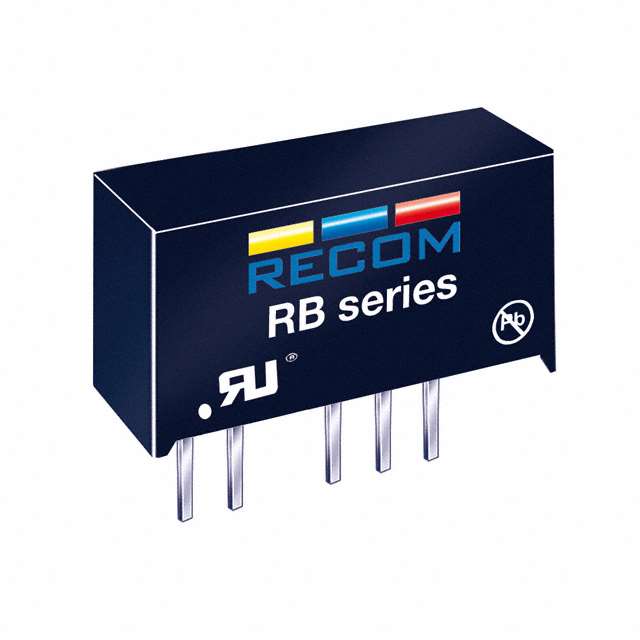

RECOM POWER DC-DC模块 RB-2424D/HP

RB-2424D/HP概述

    # 产品概述:RECOM RB系列直流/直流转换器

    产品简介


    RECOM RB系列是一款低成本、高效率的1瓦直流/直流转换器,专为通用电源隔离和转换设计。这些转换器具有多种输入电压选项,能够满足不同的输出需求。RB系列具备单输出和双输出版本,可广泛应用于信息技术设备、医疗设备和其他需要高可靠性的电子设备中。RB系列转换器获得了多项安全认证,包括UL、CSA和IEC标准。

    技术参数


    基本特性
    - 输入电压范围:3.3VDC至24VDC,±10%
    - 最小负载:0%
    - 内部工作频率:50kHz至105kHz
    - 输出纹波和噪声(单输出):100mVp-p
    - 输出纹波和噪声(双输出):±75mVp-p
    - 工作温度范围:-40°C 至 +85°C
    - 最大外壳温度:+105°C
    - 温度系数:±0.03%/K
    - 热阻抗:56K/W
    输出特性
    - 输出精度:±5.0%(典型值)
    - 线性调节率:±1.2%至±1.0%(输入电压变化范围内)
    - 负载调节率:
    - 3.3V、5V输出:最大15.0%
    - 9V、12V、15V、24V输出:最大10.0%
    效率
    - 效率高达85%,在标准工作条件下测试。
    保护机制
    - 短路保护:单输出型号可选连续短路保护,双输出型号在添加后缀“/P”时提供。
    - 隔离电压:
    - 单输出型号:1kVDC/1s(标准),可选2kVDC/1s(加后缀“/H”)
    - 双输出型号:2kVDC/1s(加后缀“/H”或“/HP”)
    环境特性
    - 操作海拔:3000米
    - 工作湿度:非凝结环境下95%RH最大
    - 安全等级:基本绝缘(IEC/EN60950-1),功能性绝缘(IEC/EN60601-1)

    产品特点和优势


    - 低功耗:1瓦特的功率使其适用于空间有限的应用。
    - 成本效益:尽管价格低廉,但仍保持高标准的功能配置。
    - 可靠性:高隔离电压和温度稳定性保证了长期的稳定运行。
    - 多样化的输出选择:提供单输出和双输出版本,适用于不同应用场景。
    - 合规性:通过了UL、CSA、IEC等多项国际安全认证。

    应用案例和使用建议


    应用案例
    RB系列转换器适用于多种场合,如:
    - 电信设备
    - 医疗设备
    - 工业自动化系统
    - 仪器仪表
    使用建议
    - 环境温度管理:为了确保最佳性能和寿命,建议在安装时考虑良好的散热措施。
    - 电磁兼容性:根据EN55032标准,应安装适当的滤波器以减少电磁干扰。

    兼容性和支持


    - RB系列转换器设计为可以与其他标准电子元器件和设备兼容,无需特殊连接。
    - RECOM提供全面的技术支持和维护服务,如有任何问题或疑问,可随时联系技术支持团队。

    常见问题与解决方案


    问题1:短路保护失效
    解决方案:确认是否已正确选择了带短路保护功能的型号(后缀为“/P”或“/HP”)。
    问题2:效率低于预期
    解决方案:检查输入电压是否处于正常范围内,并确保负载适配,避免长时间处于轻载状态。
    问题3:温度过高
    解决方案:改善散热条件,如增加散热片或改善通风环境。

    总结和推荐


    综合评估
    RECOM RB系列转换器以其高性价比、丰富的输出选项和可靠的安全性,在通用电子设备和工业应用中表现出色。虽然初始投资较低,但其优异的性能和高度的安全认证使其成为一款值得推荐的产品。
    推荐意见
    我们强烈推荐使用RECOM RB系列转换器,特别是对于那些需要高可靠性和低成本解决方案的应用。无论是在研发阶段还是大规模生产中,这款转换器都能提供出色的性能和持久的使用寿命。

RB-2424D/HP参数

参数
输入电压最小值 -
转换效率 84%
类型 -
输入电压最大值 26.4V
输出电压 24V
最大容性负载 -
输出电流最大值 21mA,21mA
输出方式 -
特性 SCP
开关频率 -
输出总功率 -
输出电压组数 2
散热方式 -
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

RB-2424D/HP厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RB-2424D/HP数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RB-2424D/HP RB-2424D/HP数据手册

RB-2424D/HP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 64.1543
250+ ¥ 60.5617
库存: 250
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 1603.85
