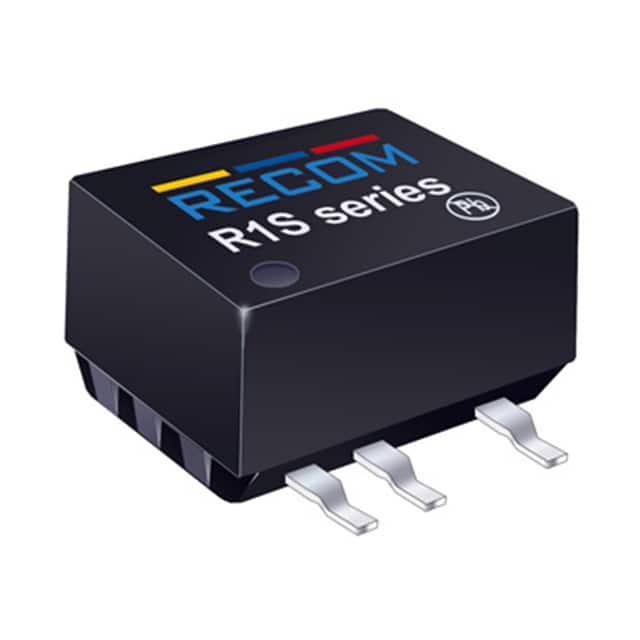

R1S-3.305-R

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: Recom DCDC转换器, R1S系列, 2.97 → 3.33 V 直流输入, 5V 直流输出, 1W
供应商型号: REB-ICDCDC2088
供应商: 海外现货
标准整包数: 500
RECOM POWER DC-DC模块 R1S-3.305-R

R1S-3.305-R概述

    # RECOM R1S/R1D 系列 DC/DC 转换器技术手册解析

    1. 产品简介


    RECOM 的 R1S 和 R1D 系列 DC/DC 转换器是为满足低功耗工业和通用目的隔离及电压匹配需求而设计的 SMD(表面贴装)型转换器。这些转换器采用开放式框架结构,不使用灌封材料,适合需要高性能和小尺寸的应用场景。它们适用于 -40°C 至 +100°C 的宽温范围,具有高效率(高达 84%)和强大的隔离性能(1 kV 或 3 kV),符合多项国际安全标准(如 UL、CSA、IEC)。此外,产品支持自动化组装和连续短路保护,使其成为现代电子产品开发的理想选择。

    2. 技术参数


    以下是关键的技术参数:
    | 参数 | 描述 |

    | 输入电压范围 | ±10% |
    | 输出电压精度 | ±2% 典型值,±5% 最大值 |
    | 线路调节率 | 1.2%/1% 输入电压典型值 |
    | 负载调节率 | 3.3V 输出:15% 典型值,20% 最大值 |
    | 输出纹波和噪声 | 50 mVp-p 典型值,100 mVp-p 最大值 |
    | 工作频率 | 20 kHz 最小值,60 kHz 典型值,100 kHz 最大值 |
    | 封装形式 | 单端/双端 5 引脚、6 引脚、8 引脚、10 引脚、12 引脚 |
    | 隔离电压 | 标准:1 kVDC;加强:3 kVDC |
    | 环境温度范围 | 工作:-40°C 至 +100°C;储存:-55°C 至 +125°C |

    3. 产品特点和优势


    - 宽输入电压范围:支持 3.3 V 至 24 V 输入电压,适用多种电源环境。
    - 高效率:最高可达 84%,降低能耗并提升系统性能。
    - 内置滤波功能:符合 EN55022 Class A 标准,减少电磁干扰。
    - 高隔离性能:1 kVDC 或 3 kVDC 选项确保高电压安全隔离。
    - 工业级设计:可在极端环境下稳定运行,适应 -40°C 至 +100°C 的宽温范围。
    - 自动化兼容:支持自动插件机,适合大批量生产。

    4. 应用案例和使用建议


    应用案例
    - 通信设备:用于信号隔离和电压调整。
    - 工业自动化:作为低功耗控制系统的电源模块。
    - 医疗设备:满足 IEC/EN 60601-1 标准要求。
    使用建议
    - 在高噪声环境中,建议外接电感和电容以进一步降低输出纹波。
    - 对于多负载设备,确保负载容量不超过产品额定值,避免过载。
    - 在高温环境下,考虑散热措施以延长使用寿命。

    5. 兼容性和支持


    RECOM R1S/R1D 系列转换器兼容大多数主流 PCB 设计工具和自动化生产设备。厂商提供详尽的文档支持,包括应用笔记、设计指南和软件工具,同时提供 3 年质保服务,确保长期可靠运行。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在允许范围内 |
    | 效率低于预期 | 确认负载是否超出最大允许值 |
    | 输出纹波过大 | 增加输出电容或检查 PCB 布局 |

    7. 总结和推荐


    RECOM 的 R1S/R1D 系列 DC/DC 转换器凭借其高效能、高可靠性、高隔离性等特点,在工业和通信领域具有显著的竞争优势。特别是在需要宽输入电压范围、高效率和高安全性的场合,这些产品是理想的选择。对于希望提升系统稳定性和效率的设计工程师而言,推荐选用此系列产品。

R1S-3.305-R参数

参数
输出方式 Fixed
转换效率 72%~78%
输入电压最大值 3.63V
类型 -
开关频率 20KHz~85KHz
散热方式 -
输出总功率 -
输出电压 5V
特性 SCP
输出电流最大值 200mA
输入电压最小值 3.3V
最大容性负载 -
输出电压组数 1
长*宽*高 12.75mm(长度)
通用封装 SMD
安装方式 贴片安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 卷带包装

R1S-3.305-R厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R1S-3.305-R数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R1S-3.305-R R1S-3.305-R数据手册
