RN-2405S/HP

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1.25W DC/DC-Converter \'ECONOLINE\' DIP8 2kV unreg
供应商型号: SG-RN-2405S/HP
供应商: 期货订购
标准整包数: 39

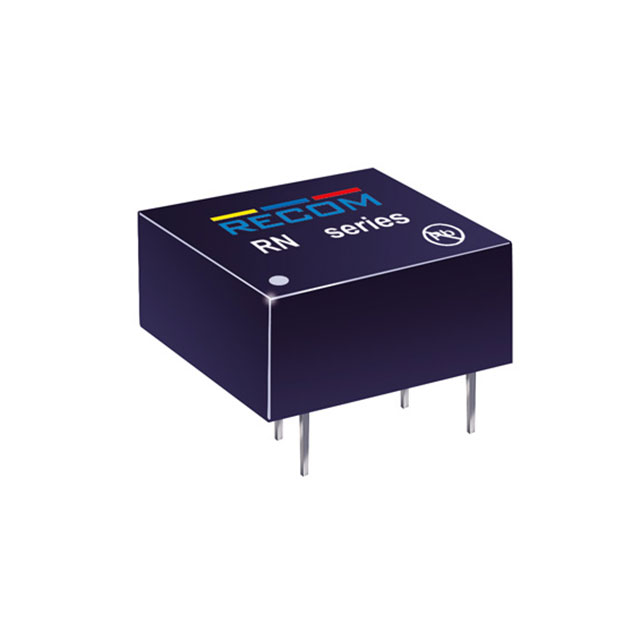

RECOM POWER DC-DC模块 RN-2405S/HP

RN-2405S/HP概述

    # RECOM Power RN系列1.25W DIP8 DC/DC转换器技术手册

    产品简介


    RECOM Power的RN系列是紧凑型1.25W单输出DC/DC转换器,适用于需要1W以上功率但空间受限的应用场合。这些转换器设计用于工业应用,具备-40°C到+85°C的宽温度范围,且无需散热器。该系列产品符合IEC/EN60950-1安全标准认证,具有高效率和可靠的工作性能,特别适用于通信、医疗、测量设备等领域。

    技术参数


    基本规格
    - 输出功率:1.25W
    - 封装形式:DIP8
    - 输入电压范围:3.3VDC至24VDC(±10%)
    - 输出电压范围:3.3V至24V
    - 效率:最高可达85%
    - 隔离电压:1kVDC/1s 或 2kVDC/1s
    - 短路保护:可选
    - 工作环境温度:-40°C 至 +85°C(满载条件下)
    性能参数
    - 内部工作频率:50kHz - 105kHz
    - 输出纹波和噪声:75mVp-p (20MHz带宽)
    - 线性调节率:±1.2%(典型值)/ ±1.4%(最大值)
    - 负载调节率:20%(最大值)
    - 最大电容负载:2200μF(3.3V型号),1000μF(5V型号)
    - MTBF(平均无故障时间):+25°C时为955,000小时,+85°C时为132,000小时
    工作环境
    - 操作温度范围:-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +125°C
    - 相对湿度:非凝结95%RH最大
    - 海拔高度:2000米

    产品特点和优势


    - 紧凑设计:小巧的DIP8封装使其适用于空间受限的设计。
    - 高效率:高达85%的效率,有助于减少功耗和热量产生。
    - 高隔离电压:提供1kVDC/1s 或 2kVDC/1s的基本隔离电压,确保安全运行。
    - 宽温度范围:能够在-40°C至+85°C的极端环境下稳定工作。
    - 短路保护:可选的连续短路保护功能,增加了设备的可靠性。
    - 环保材料:采用UL94V-0级阻燃材料,确保安全性。

    应用案例和使用建议


    应用案例
    - 通信设备:适合作为无线路由器、调制解调器等设备的电源模块。
    - 医疗设备:可用于便携式医疗设备的供电,如心电图仪、血压计等。
    - 工业控制:适合各种工业控制系统和测量仪器的供电需求。
    使用建议
    - 环境考虑:在高温环境中使用时,确保设备处于其规定的降额范围内工作,以避免过热损坏。
    - 负载匹配:根据实际负载情况选择合适的输出电压和电流,确保效率最大化。
    - 安装注意事项:由于无需散热器,因此在安装时可以更加灵活,但仍需注意良好的通风条件。

    兼容性和支持


    - 兼容性:与多种输入和输出电压组合兼容,满足不同应用的需求。
    - 技术支持:RECOM Power提供详尽的技术文档和支持服务,包括产品的设计指南、测试报告等,方便客户进行开发和维护。

    常见问题与解决方案


    常见问题及解决方法
    1. 设备在启动过程中出现异常:
    - 解决方法:检查输入电压是否稳定,确认是否有过载现象。
    2. 设备无法正常工作:
    - 解决方法:检查连接线路是否正确,查看输入电压是否在规定范围内。
    3. 输出电压不稳:
    - 解决方法:确认负载情况,如果负载过轻可能导致输出电压波动,适当增加负载或检查负载是否正确连接。

    总结和推荐


    综上所述,RECOM Power的RN系列1.25W DIP8 DC/DC转换器凭借其紧凑的设计、高效率、宽温度范围和多种保护功能,在各类应用中表现出色。无论是通信设备、医疗设备还是工业控制,这款转换器都能提供可靠的电源解决方案。我们强烈推荐这一系列的产品给需要高性能DC/DC转换器的应用场景。

RN-2405S/HP参数

参数
输入电压最小值 -
输出电压组数 1
特性 SCP
输出方式 -
类型 -
输出总功率 -
开关频率 -
最大容性负载 -
输出电压 5V
转换效率 72%
输入电压最大值 26.4V
输出电流最大值 250mA
散热方式 -
长*宽*高 12.7mm*10.16mm*7.62mm
通用封装 DIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RN-2405S/HP厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RN-2405S/HP数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RN-2405S/HP RN-2405S/HP数据手册

RN-2405S/HP封装设计

查看详情并下载
Symbol
Footprint
3D Model
