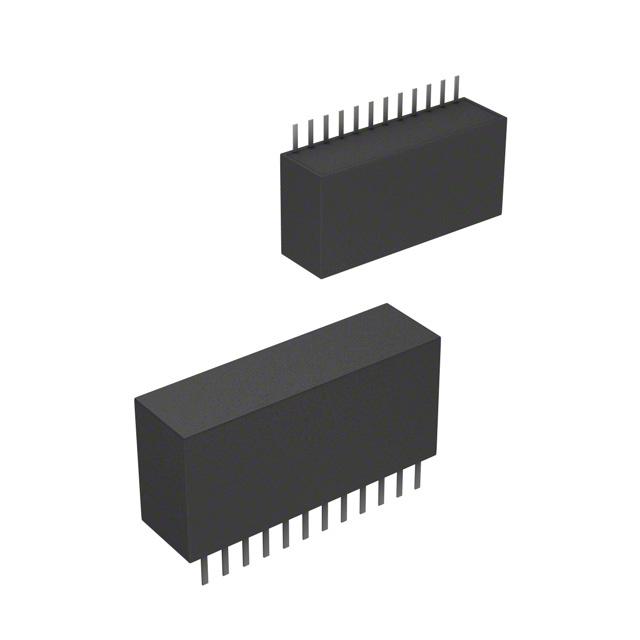

R-523.3PA

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: Recom DCDC转换器, R-5系列, 4.5 → 18 V 直流输入, 3.3V 直流输出, 6W
供应商型号: N-R-523.3PA
供应商: 云汉优选
标准整包数: 1
RECOM POWER DC-DC模块 R-523.3PA

R-523.3PA概述


    产品简介


    Innoline系列的DC/DC转换器(型号为R-5xxxA)是高度集成的开关调节器,适用于多种应用场合。这类器件提供了2A至5A的输出电流范围,以及从1.2V到5.0V的可调输出电压。主要特性包括同步整流设计、宽输入电压范围、自动感知功能,以及过载保护等。这些转换器主要用于工业控制、通信设备、医疗设备和其他需要高效能直流电源的应用场合。

    技术参数


    - 输入电压范围: 4.5V至18V
    - 输出电压调整范围: 0.8V至6.0V
    - 输出电流: 2A至5A
    - 效率: 高达96%
    - 短路保护: 短路输入电流小于50mA
    - 工作温度范围: -40°C至+85°C
    - 存储温度范围: -40°C至+125°C
    - 封装材料: UL94V-0阻燃等级的非导电黑塑料
    - 封装重量: 9克
    - 外形尺寸: 符合SIP12标准,垂直安装和水平安装两种方式可选
    - 开关频率: 270kHz至330kHz
    - 启动时间: 正常启动时间为1秒内,带有外部二极管保护电路时不超过1秒
    - 典型应用场景: 工业自动化、通信系统、医疗设备、以及其他需要高效稳定直流电源的应用

    产品特点和优势


    - 高效率: 最高可达96%,保证了低功耗操作。
    - 宽输入电压范围: 可以处理从4.5V到18V的各种输入电压,适应性强。
    - 自动感知功能: 能够补偿长电路回路中的任何损耗。
    - 过载保护: 在负载超过额定值的125%时提供保护。
    - 远程ON/OFF控制: 具备遥控开启/关闭功能,便于远程管理。
    - 兼容性好: 可以实现多单元并联以增加输出电流能力。
    - 高可靠性: 提供3年保修期,符合EN-60950-1安全认证。

    应用案例和使用建议


    - 应用案例: 这类转换器被广泛应用于工业控制系统、通信基站、医疗设备等需要高稳定性和效率的场合。例如,在数据中心环境中,Innoline DC/DC转换器可以为服务器提供稳定可靠的电源供应。
    - 使用建议: 为了确保最佳性能,应该将输出电容器尽量靠近输出引脚放置,对于不同型号,推荐的电容容量有所不同(如R-52xxPA/DA和R-53xxPA/DA推荐100μF,而R-55xxPA/DA推荐220μF)。此外,若需要并联多个转换器以提高电流能力,则需在每个输出端添加一个反向二极管,以防止电流反向流入损坏转换器。

    兼容性和支持


    - 兼容性: Innoline R-5xxxA系列能够与其他标准的SIP12封装的器件兼容,方便进行替换和升级。
    - 支持和服务: RECOM提供详尽的技术文档、应用指南以及客户支持服务,帮助用户解决在设计和应用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题: 输出电压不稳定。
    - 解决方案: 检查输出电容器是否正确安装,必要时更换更大容量的电容器。
    2. 问题: 转换器无法正常开启。
    - 解决方案: 确认ON/OFF引脚连接正确,检查是否有外部干扰。
    3. 问题: 系统过热。
    - 解决方案: 检查散热措施是否充分,增加散热片或改进散热路径。

    总结和推荐


    综上所述,Innoline R-5xxxA系列DC/DC转换器凭借其高效能、高可靠性和良好的兼容性,在众多应用场景中表现出色。它特别适合对输出电流和电压稳定性要求较高的工业应用。尽管价格稍高于同类产品,但从长远来看,其高效率和低维护成本使其成为值得推荐的选择。建议用户根据具体应用需求选择合适的型号,以充分发挥其性能。

R-523.3PA参数

参数
输出电压 3.3V
输入电压最小值 4.5V
输入电压最大值 18V
输出电流最大值 2A
转换效率 92%
类型 -
特性 Remote On/Off,OCP,SCP
散热方式 -
输出方式 Fixed
开关频率 270KHz~330KHz
输出电压组数 1
最大容性负载 -
输出总功率 -
长*宽*高 32.2mm(长度)*9.1mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

R-523.3PA厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R-523.3PA数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R-523.3PA R-523.3PA数据手册

R-523.3PA封装设计

查看详情并下载
Symbol
Footprint
3D Model
