首页  >  产品百科  >  R1Z-243.3/HP

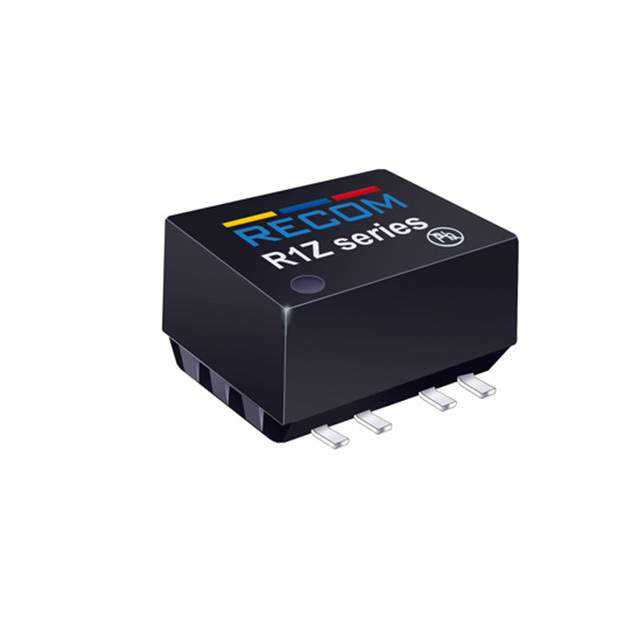

R1Z-243.3/HP

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SMD 2kV reg
供应商型号: SG-R1Z-243.3/HP
供应商: 期货订购
标准整包数: 33
RECOM POWER DC-DC模块 R1Z-243.3/HP

R1Z-243.3/HP概述

    # ECONOLINE DC/DC Converter R1Z 系列技术手册解析

    产品简介


    ECONOLINE系列的R1Z系列DC/DC转换器是一款小型化、隔离式单输出直流电源模块,专为需要SMD封装且具备调节输出的应用设计。该产品体积小巧,尺寸接近普通未调制的SMD转换器,非常适合用于空间受限的应用场景。其主要功能包括稳压输出、隔离电压,以及支持持续短路保护和电磁干扰滤波等功能。应用领域涵盖工业控制、通信设备、医疗仪器以及消费电子等多个行业。

    技术参数


    规格
    - 输入电压范围:24V ±5%
    - 输出电压:3.3V、5V、9V、12V、15V
    - 输出电流:303mA(3.3V)、200mA(5V)、111mA(9V)、84mA(12V)、66mA(15V)
    - 最大容性负载:2200μF(3.3V)、1200μF(5V)、680μF(9V/12V)、470μF(15V)
    性能参数
    - 输出电压精度:±2%
    - 线路电压调整率:1%最大
    - 负载电压调整率:1%最大
    - 输出纹波和噪声(带宽20MHz):100mVp-p最大
    - 工作频率:20kHz最小/40kHz典型/80kHz最大
    - 满载效率:50%最小/60%典型
    - 无负载功率消耗:134mW最小/217mW典型/350mW最大
    工作环境
    - 隔离电压:1000VDC(测试1秒);500VAC/60Hz(额定1分钟)
    - 高隔离电压:2000VDC(测试1秒);1000VAC/60Hz(额定1分钟)
    - 隔离电容:70pF典型
    - 隔离电阻:10GW最小
    - 短路保护:1秒
    - 工作温度范围(自然对流):-40°C到+70°C
    - 存储温度范围:-55°C到+125°C

    产品特点和优势


    R1Z系列DC/DC转换器具有诸多独特的优势,使其在市场中脱颖而出。主要特点包括:
    - 小型化设计:符合SMD标准,不比传统非调节SMD转换器大多少,适合空间受限的应用场景。
    - 高隔离电压:提供两种不同等级的隔离电压,确保高可靠性。
    - 高效节能:满载效率达到60%,有助于降低整体功耗,提高能源利用率。
    - 电磁兼容性:内置符合EN55022标准的滤波器,减少电磁干扰。
    - 持续短路保护:选配型号提供持续短路保护功能,增加系统稳定性。
    - 长寿命:通过MIL-HDBK 217F认证,提供较长的平均无故障时间(MTBF),高达2203x10³小时(+25°C)。

    应用案例和使用建议


    应用案例
    R1Z系列广泛应用于各种需要隔离电源的应用场景,如工业自动化设备、通信基站、LED照明系统、医疗监测设备以及消费电子产品等。特别是在需要低功耗、紧凑设计和高效转换的场合,如便携式医疗器械、户外通信基站和小型工业控制器等。
    使用建议
    为了获得最佳性能和延长使用寿命,建议在以下情况下使用:
    - 尽量避免长期在空载条件下运行,这可能会影响转换器的稳定性和精度。
    - 根据负载需求选择合适的输出电压和电流组合,以保证高效运作。
    - 在复杂电磁环境中使用时,考虑外部EMI滤波措施。

    兼容性和支持


    - 兼容性:ECONOLINE R1Z系列转换器设计与多种SMD兼容,可以轻松集成到现有设计中。若需特定电压组合或其他定制需求,可按要求进行。
    - 支持与维护:RECOM公司提供详尽的应用指南和技术文档,以及在线技术支持服务,以帮助用户更好地理解和使用产品。此外,所有产品均享有三年保修期,确保用户在购买后无忧使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法启动 | 检查输入电压是否在允许范围内,确认负载是否超过最大容性负载值 |
    | 输出电压不稳定 | 检查输入电压波动是否超出规格范围,检查负载是否有较大变动 |
    | 设备过热 | 确认设备工作环境温度是否在规范范围内,必要时加装散热装置 |

    总结和推荐


    综上所述,ECONOLINE R1Z系列DC/DC转换器以其小巧的设计、高效的性能和广泛的适用性,在众多应用场景中表现出色。对于那些需要高可靠性和紧凑设计的工程师来说,这款转换器是一个理想的选择。其优越的性价比和完善的售后服务也使其成为市场上极具竞争力的产品之一。因此,强烈推荐将此款转换器应用于需要稳定电源的电子项目中。

R1Z-243.3/HP参数

参数
输入电压最大值 25.2V
转换效率 -
类型 -
输出方式 -
散热方式 -
特性 SCP
输出电压 3.3V
输出电流最大值 200mA
输出电压组数 1
输入电压最小值 -
输出总功率 -
开关频率 -
最大容性负载 -
长*宽*高 15.24mm*10.7mm*9mm
安装方式 贴片安装
应用等级 医疗级,商用级
零件状态 在售

R1Z-243.3/HP厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R1Z-243.3/HP数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R1Z-243.3/HP R1Z-243.3/HP数据手册

R1Z-243.3/HP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
33+ ¥ 146.0612
330+ ¥ 137.8818
库存: 330
起订量: 33 增量: 0
交货地:
最小起订量为:33
合计: ¥ 4820.01
