REC3-1212DR/H1

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: Recom DCDC转换器, REC3系列, 10.2 → 13.8 V 直流输入, ±12V 直流输出, 3W
供应商型号: N-REC3-1212DR/H1
供应商: 云汉优选
标准整包数: 1

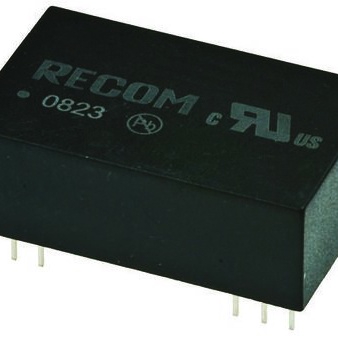

RECOM POWER DC-DC模块 REC3-1212DR/H1

REC3-1212DR/H1概述


    产品简介


    ECONOLINE DC/DC Converter
    ECONOLINE DC/DC Converter 是一款低功耗的3W转换器,适用于多种应用场合。它通过DIP24封装提供了一个集成线性稳压器的解决方案,能够输出受控且负载独立的恒定电压。此转换器专为从受控电源运行而设计,通常用于提供隔离输出或从单电源轨生成双电源轨。产品系列包括REC3-SR/DR系列,具有广泛的输入和输出电压选项,以满足不同应用需求。

    技术参数


    - 功率:3瓦
    - 封装:DIP24 & SMD
    - 输入电压范围:5V (4.5V - 5.75V), 12V (10.2V - 13.8V), 24V (20.4V - 27.6V)
    - 输出电压:5V、12V、15V(可选±5V、±12V、±15V)
    - 输出电流:600mA(5V),250mA(12V),200mA(15V);对于±电压型号,输出电流为±300mA(5V),±125mA(12V),±100mA(15V)
    - 输出电压精度:±3%
    - 纹波噪声(20MHz带宽内):100mVp-p最大
    - 效率(满载时):最低65%
    - 启动电流:无负载时消耗功率最大300mW
    - 隔离电压(测试时间为1秒):1000VDC(额定值为1分钟):500VAC / 60Hz
    - 隔离电容:2200µF(5V和12V输出),1000µF(±12V和±15V输出)
    - 短路保护:连续

    产品特点和优势


    1. 成本效益:采用DIP24封装,价格低廉,非常适合低成本应用。
    2. 高隔离度:1kVDC隔离电压,确保高安全性。
    3. 连续短路保护:具备连续短路保护功能,确保可靠运行。
    4. SMD设计:内部采用SMD设计,便于自动化组装。
    5. 灵活的输出选项:支持单端和差分输出,具有多种输出配置。

    应用案例和使用建议


    - 工业控制:广泛应用于工业自动化控制系统,如PLC和SCADA系统。
    - 通信设备:适用于通信设备中的电源管理模块,确保稳定供电。
    - 医疗设备:适合于医疗设备中的低压电源转换,确保安全可靠。
    使用建议:
    1. 确保最小负载不低于10%,以维持输出电压的稳定性。
    2. 在应用中加入适当的散热措施,以避免因过热导致的性能下降。
    3. 使用合适的电容作为输出负载,以避免启动时间过长导致损坏。

    兼容性和支持


    - 兼容性:本产品与多种电子元件和设备兼容,尤其适用于各种标准电源接口。
    - 支持:制造商提供详细的应用指南和技术支持,帮助用户解决各种技术问题。

    常见问题与解决方案


    1. 问题:无法正常启动。
    - 解决方案:检查输入电压是否在指定范围内,确保最小负载不小于10%。

    2. 问题:输出电压不稳定。
    - 解决方案:确认输入电压稳定,检查是否有足够的散热,必要时添加外部电容。

    总结和推荐


    ECONOLINE DC/DC Converter REC3-SDR/H1是一款经济高效的电源转换解决方案,以其高性能、高可靠性和广泛的适用性受到好评。这款转换器适用于多种应用场合,特别是在需要高隔离度和负载独立输出的环境中。我们强烈推荐此产品,特别适用于对成本敏感但又需要高性能电源解决方案的项目。

REC3-1212DR/H1参数

参数
输出总功率 -
类型 -
最大容性负载 -
开关频率 -
输入电压最大值 13.2V
输入电压最小值 12V(DC)
输出方式 -
特性 SCP
输出电压 12V
输出电流最大值 125mA,125mA
输出电压组数 2
散热方式 -
转换效率 75%
长*宽*高 32mm(长度)
通用封装 PDIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

REC3-1212DR/H1厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC3-1212DR/H1数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC3-1212DR/H1 REC3-1212DR/H1数据手册

REC3-1212DR/H1封装设计

查看详情并下载
Symbol
Footprint
3D Model
