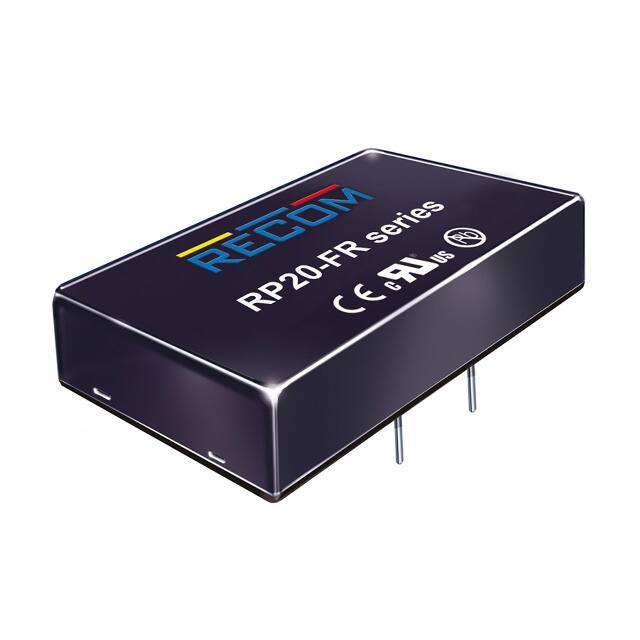

RP20-11015SFR/P

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: Recom DCDC转换器, RP20-FR系列, 43 → 160 V 直流输入, 15V 直流输出, 20W
供应商型号: N-RP20-11015SFR/P
供应商: 云汉优选
标准整包数: 1
RECOM POWER DC-DC模块 RP20-11015SFR/P

RP20-11015SFR/P概述

    # RECOM RP20-FR 系列 DC/DC 转换器技术手册

    产品简介


    RECOM RP20-FR 系列是一款高性能的宽输入范围 DC/DC 转换器,专为电信和工业应用设计。该系列产品符合多项国际认证标准,包括 UL60950-1、EN50155 和 CSA C22.2 No. 601.1。其中,110VDC 输入版本特别适用于铁路行业。RP20-FR 系列具有多种电压输出选择(单路或双路),并支持高达 20W 的功率输出,广泛应用于需要高可靠性和安全性的环境中。

    技术参数


    以下是 RP20-FR 系列的关键技术参数:
    | 参数 | 规格 |

    | 输入电压范围 | 9-160VDC(支持 4:1 宽范围) |
    | 输出电压选项 | 单路:3.3V、5V、12V、15V;双路:±12V、±15V |
    | 功率输出 | 最大 20W |
    | 效率 | 最高可达 89% |
    | 隔离电压 | 输入到输出:2.25kVDC/1分钟 |
    | 输入保护 | UVLO(欠压锁定) |
    | 工作温度范围 | -40°C 至 +79°C(无降额),-40°C 至 +101°C(降额) |
    | 封装尺寸 | 2" x 1" |

    产品特点和优势


    特点:
    1. 宽输入电压范围:支持 9-160VDC 的宽输入范围,满足不同电源环境的需求。
    2. 高效率:最高效率可达 89%,降低能耗并提高系统可靠性。
    3. 隔离保护:具备 2.25kVDC 隔离电压,确保设备安全运行。
    4. 认证合规:通过 EN50155 和 UL60950 等多项国际认证,符合严格的行业标准。
    优势:
    - 高可靠性:适用于极端环境下的工业和铁路应用。
    - 灵活性强:支持单路和双路输出,适应多种电路需求。
    - 易于集成:紧凑的设计便于安装,适合空间受限的应用场景。

    应用案例和使用建议


    应用场景:
    - 电信设备:作为电源模块,为通信设备提供稳定可靠的电源。
    - 铁路应用:特别适合 110VDC 输入版本,用于轨道交通设备供电。
    - 工业控制:在恶劣环境下提供稳定的电力支持。
    使用建议:
    - 在使用前确认输入电压范围与实际应用匹配,避免电压过高或过低导致设备损坏。
    - 如需更高功率输出,可考虑串联或并联多个 RP20-FR 模块。
    - 注意安装时散热问题,特别是在高温环境下使用时需加装散热片。

    兼容性和支持


    兼容性:
    - RP20-FR 系列与常见的电子设备接口高度兼容,便于集成到现有系统中。
    - 支持多种控制逻辑(正逻辑或负逻辑),可根据具体需求定制。
    支持和服务:
    - RECOM 提供详细的技术文档和技术支持服务,帮助客户解决使用过程中遇到的问题。
    - 产品具有三年质保期,确保长期可靠运行。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常启动 | 检查输入电压是否在规定范围内 |
    | 输出电压不稳定 | 检查外部滤波电容是否正确连接 |
    | 设备发热严重 | 检查是否需要加装散热片 |

    总结和推荐


    综合评估:
    RECOM RP20-FR 系列凭借其高效率、宽输入范围和多种认证的优势,在电信、工业和铁路行业中表现出色。其灵活的输出选项和优异的环境适应能力使其成为高可靠性应用的理想选择。
    推荐:
    强烈推荐 RP20-FR 系列用于需要高可靠性和宽输入电压范围的场景。对于需要更高功率或特殊功能的用户,可以联系 RECOM 技术支持进行定制化开发。

RP20-11015SFR/P参数

参数
输入电压最大值 160V
输出总功率 -
类型 -
散热方式 -
输出电压 15V
输入电压最小值 43V~160V(DC)
输出电压组数 1
最大容性负载 -
开关频率 -
输出方式 -
转换效率 88%
输出电流最大值 1.33A
特性 Remote On/Off,OCP,OVP,SCP,UVLO
长*宽*高 50.8mm*25.4mm*10.2mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RP20-11015SFR/P厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RP20-11015SFR/P数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RP20-11015SFR/P RP20-11015SFR/P数据手册

RP20-11015SFR/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
