RPA60-2405SFW/N

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 60W DC/DC-Converter \'POWERLINE\' 2\"x1\" 1.5kV reg 4:1
供应商型号: M-RPA60-2405SFW/N
供应商: Future
标准整包数: 5

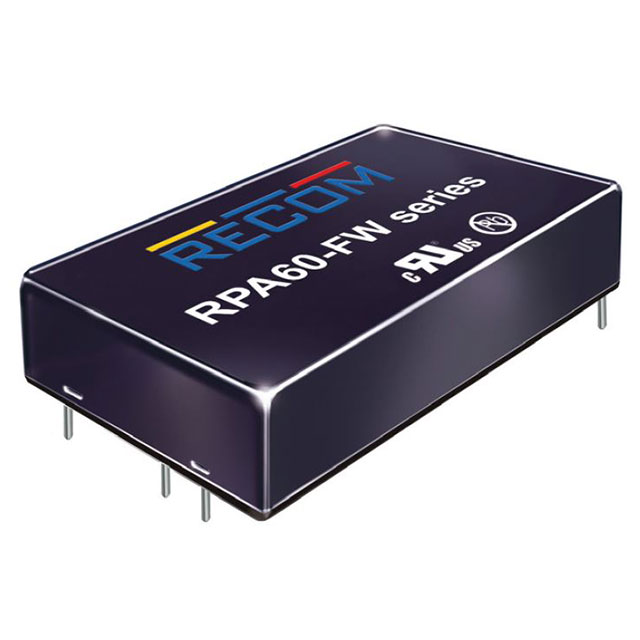

RECOM POWER DC-DC模块 RPA60-2405SFW/N

RPA60-2405SFW/N概述


    产品简介


    RPA60-FW系列是一款高功率密度的宽输入电压范围60W DC/DC转换器,封装尺寸为标准的2"x1"。尽管体积小巧,RPA60-FW系列转换器具有完整的功能规格,输出电流高达12安培,效率最高可达93.3%,并且具备无最小负载要求、欠压锁定(UVLO)、1500VDC隔离、紧致的调节和低纹波噪声等特性。这些转换器经过了UL/IEC/EN60950和EN50155认证,非常适合铁路和工业应用场合,尤其适用于空间有限的场景。

    技术参数


    - 输入电压范围: 9VDC至36VDC
    - 效率: 高达93.3%
    - 最大容性负载: 20000μF
    - 启动时间: 60毫秒
    - 内部工作频率: 330kHz
    - 短路保护: 持续且自动恢复
    - 过电压保护: 输出电压的115%-140%
    - 过电流保护: 输出电流的110%-150%
    - 过温保护: 115°C ±5°C
    - 隔离电压: 输入至输出测试1分钟,1.5kVDC
    - 绝缘电阻: 最小10MΩ
    - 绝缘电容: 2200pF典型值
    - 操作温度范围: -40°C至+105°C
    - 储存温度范围: -55°C至+125°C

    产品特点和优势


    1. 高功率密度: 以小巧的尺寸提供了高功率密度。
    2. 宽输入电压范围: 4:1的输入电压范围使其适用于多种电源系统。
    3. 高效率: 效率高达93.3%,节省能源并降低热量产生。
    4. 严格的安全认证: UL/IEC/EN60950和EN50155认证确保了其在工业和铁路领域的可靠性。
    5. 多重保护机制: 包括过电压保护、过电流保护和过温保护,保障了产品在异常情况下的安全性。

    应用案例和使用建议


    应用案例:RPA60-FW系列广泛应用于铁路设备、工业控制设备、电信设备以及医疗设备等领域。例如,在铁路应用中,这些转换器被用于车载设备供电,以确保稳定可靠的工作环境。
    使用建议:
    - 确保输入电压范围正确匹配,避免过载。
    - 考虑安装散热片以提高散热效果,特别是在高功率输出时。
    - 使用合适的滤波电路以降低电磁干扰。

    兼容性和支持


    RPA60-FW系列与多种电子设备兼容,可以轻松集成到现有系统中。RECOM公司提供了全面的技术支持,包括产品文档、设计指南和客户支持服务。如果需要安装散热片,可以选择带有“-HC”后缀的产品型号。

    常见问题与解决方案


    - 问题1: 开机后无法正常工作。
    - 解决方案: 检查输入电压是否在规定的范围内,确保连接正确。

    - 问题2: 输出电压不稳定。
    - 解决方案: 检查是否有外部电磁干扰,并尝试添加屏蔽措施。

    - 问题3: 设备过热。
    - 解决方案: 安装散热片,并确保设备周围有足够的通风空间。

    总结和推荐


    综上所述,RPA60-FW系列DC/DC转换器以其高功率密度、宽输入电压范围和高效率等特点,成为工业和铁路应用的理想选择。其严格的电气安全认证和多层保护机制进一步增强了其在各种复杂环境下的可靠性。因此,强烈推荐此产品给那些对高效、可靠的DC/DC转换器有需求的应用场景。

RPA60-2405SFW/N参数

参数
输入电压最小值 9V
输出电压 5V
输出电压组数 1
输出方式 -
特性 Remote On/Off,OCP,OTP,OVP,SCP,UVLO
输出总功率 60W
输入电压最大值 36V
输出电流最大值 12A
散热方式 -
类型 -
最大容性负载 -
转换效率 92.4%
开关频率 -
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RPA60-2405SFW/N厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RPA60-2405SFW/N数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RPA60-2405SFW/N RPA60-2405SFW/N数据手册

RPA60-2405SFW/N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 61.376 ¥ 518.6272
10+ $ 59.598 ¥ 503.6031
15+ $ 58.938 ¥ 498.0261
库存: 80
起订量: 5 增量: 5
交货地:
最小起订量为:5
合计: ¥ 2593.13
