RPA30-2415DAW/P

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: Recom DCDC转换器, RPA30-AW系列, 9 → 36 V 直流输入, ±15V 直流输出, 30W
供应商型号: SCE-RPA30-2415DAW/P
供应商: 海外现货
标准整包数: 1

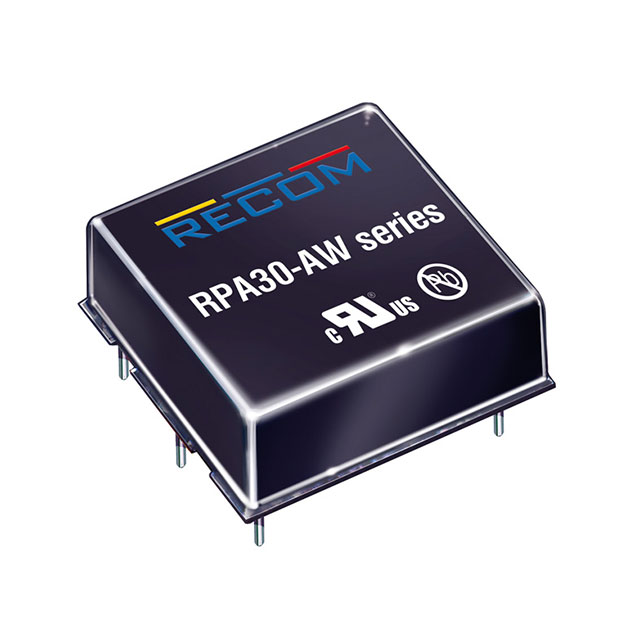

RECOM POWER DC-DC模块 RPA30-2415DAW/P

RPA30-2415DAW/P概述

    RPA30-AW系列DC/DC转换器技术手册

    产品简介


    RPA30-AW系列是高功率密度、宽输入电压范围的30瓦特DC/DC转换器,采用行业标准的1" x 1"封装。尽管体积小巧,这些转换器是具备完全规格的产品,输出电流高达7.5安培,最高效率达到89%,具有无最小负载要求、1600VDC隔离、紧密调节和低纹波/噪声水平。单路输出版本还提供了±10%的输出电压调节范围。RPA30-AW系列适用于铁路和工业应用中空间受限的场合,已被提名为符合UL 60950-1、IEC/EN 60950和EN50155标准。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 9-36 VDC |
    | 输出电压 | 3.3V、5V、12V、15V |
    | 输出电流 | 单路:7.5A(最大)
    双路:±1.5A(最大) |
    | 效率 | 高达89% |
    | 最大容性负载 | 10000μF |
    | 工作温度范围 | -40°C到+85°C |
    | 最大壳温 | +105°C |

    产品特点和优势


    1. 宽输入电压范围:4:1宽输入电压范围使得该转换器能适应多种供电系统。
    2. 高效率:最高效率可达89%,适合于高效能量转换的应用。
    3. 强隔离能力:1.6kVDC的隔离保证了电气安全。
    4. 全面保护机制:包括过压保护(OVP)、过流保护(OCP)和过温保护(OTP)。
    5. 紧凑设计:标准的1" x 1"尺寸便于安装。

    应用案例和使用建议


    RPA30-AW系列广泛应用于铁路和工业设备中,特别是在空间受限的应用场合。例如,在工业自动化控制系统中,可以用于驱动传感器和其他控制组件。对于需要较高电源稳定性的应用,建议在负载较大时添加额外的散热措施以保持稳定运行。

    兼容性和支持


    该系列产品可与其他标准DC/DC转换器一起使用,适用于多种工业和铁路应用。RECOM提供全面的技术支持,包括详细的文档和技术咨询,确保用户能够充分发挥其性能。

    常见问题与解决方案


    1. 问:如何进行输出电压调节?
    - 答:通过外部电阻实现±10%的输出电压调节。
    2. 问:转换器工作温度范围是多少?
    - 答:-40°C至+85°C,但需根据具体型号参考降额图。
    3. 问:如何选择合适的型号?
    - 答:根据输入电压、输出电压和电流需求选择对应的型号。

    总结和推荐


    RPA30-AW系列DC/DC转换器凭借其高效、稳定和紧凑的设计,成为工业和铁路应用的理想选择。其广泛的输入电压范围、高效率和全面的安全保护功能使其在多种应用场景中表现优异。强烈推荐给对性能和可靠性有高要求的应用场景。

RPA30-2415DAW/P参数

参数
输出电压 15V
类型 -
开关频率 -
输出电流最大值 1A,1A
转换效率 88%
输出方式 -
输入电压最小值 9V
特性 Remote On/Off,OCP,OTP,OVP,SCP,UVLO
输出电压组数 2
散热方式 -
最大容性负载 -
输出总功率 30W
输入电压最大值 36V
长*宽*高 25.4mm(长度)*25.4mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RPA30-2415DAW/P厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RPA30-2415DAW/P数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RPA30-2415DAW/P RPA30-2415DAW/P数据手册

RPA30-2415DAW/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 576.8583
25+ ¥ 474.1738
100+ ¥ 443.7203
250+ ¥ 434.8151
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 576.85
