RP10-4815DEW/M2

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 10W DC/DC-Converter \'POWERLINE\' 2\"x1\" 1.6kV reg 4:1
供应商型号: SG-RP10-4815DEW/M2
供应商: 期货订购
标准整包数: 9

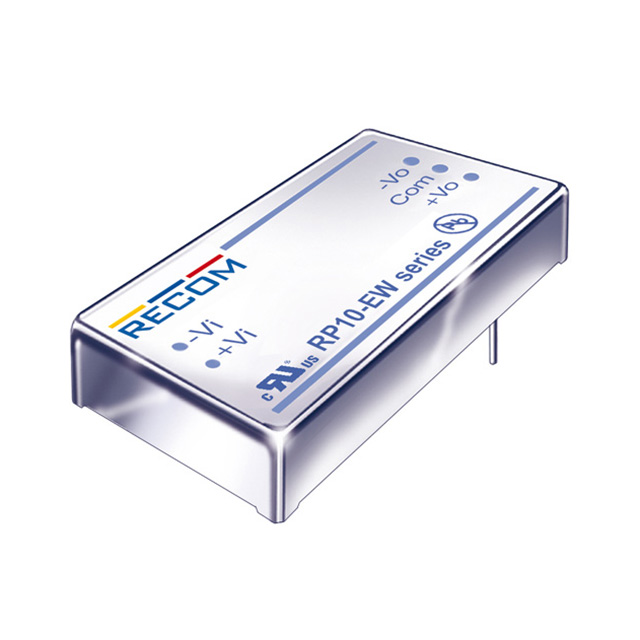

RECOM POWER DC-DC模块 RP10-4815DEW/M2

RP10-4815DEW/M2概述


    产品简介


    产品类型: RP10-EW 系列宽输入范围 DC/DC 转换器
    主要功能: 这些转换器适用于电信和工业应用中的安全认证需求。其核心功能包括广泛的输入电压范围、高隔离度(1.6kVDC)、高效能(最高达84%)以及紧凑的设计。
    应用领域: 主要用于电信、工业自动化、电力传输及配电系统中。

    技术参数


    - 输入电压范围: 9-36VDC(单输出),18-75VDC(双输出)
    - 输出电压: 可选3.3V、5V、12V、15V
    - 效率: 高达84%
    - 隔离电压: 1.6kVDC
    - 隔离电阻: 最小1GΩ
    - 输入电流: 20mA(待机状态)
    - 最大负载: 100%额定输出电流
    - 封装尺寸: 50.8 x 25.4 x 10.2 mm(无散热片),56.8 x 25.4 x 16.8 mm(带散热片)
    - 重量: 27g(无散热片),37.89g(带散热片)

    产品特点和优势


    - 宽输入电压范围: 适应多种电源输入,提高系统的可靠性和灵活性。
    - 高隔离度: 1.6kVDC 的隔离电压确保设备的安全性。
    - 高效能: 高达84%的效率使得在各种条件下均能有效运行。
    - 六面连续屏蔽: 改善了电磁干扰防护能力。
    - 坚固耐用: 军用标准认证,满足极端环境下的可靠性要求。

    应用案例和使用建议


    - 应用案例: 在工业自动化控制系统中,RP10-EW 系列 DC/DC 转换器被广泛应用于电机驱动、传感器信号处理等领域。
    - 使用建议:
    - 在高温环境下使用时,建议加装散热片以保持温度在合理范围内。
    - 选择合适的控制逻辑(正逻辑或负逻辑),根据具体的应用需求来确定是否需要外部滤波电容。


    兼容性和支持


    - 兼容性: RP10-EW 系列转换器与常见的工业标准插件兼容,支持多种安装方式。
    - 支持和维护: RECOM 提供全面的技术支持和维护服务,包括详尽的用户手册和技术咨询。

    常见问题与解决方案


    1. 问题: 如何判断设备是否需要额外的外部滤波电容?
    - 解答: 若模块必须符合 EN61000-4-4 和 EN61000-4-5 规范,则需要额外的外部滤波电容。RECOM 建议使用 Nippon chemi-con KY 系列 220μF/100V 电容。
    2. 问题: 设备在启动时表现不佳。
    - 解答: 检查输入电压是否稳定,确保输入电压在规定范围内。同时,确认是否有足够的负载(至少10%)以维持规定的调节。

    总结和推荐


    RP10-EW 系列 DC/DC 转换器以其广泛的工作范围、高效率、高隔离度及良好的稳定性,在工业应用中表现出色。其坚固耐用的设计和丰富的功能使其成为电信和工业应用的理想选择。强烈推荐在需要高可靠性和高效能的场合下使用。
    希望以上内容对您有所帮助。如有任何疑问或需要进一步的信息,请随时告知。

RP10-4815DEW/M2参数

参数
特性 OCP,OVP,SCP
开关频率 -
转换效率 81%
散热方式 -
输出电压 15V
输入电压最大值 75V
输出电压组数 2
类型 -
输入电压最小值 48V
最大容性负载 -
输出方式 -
输出总功率 -
输出电流最大值 333mA,333mA
长*宽*高 50.8mm*25.4mm*10.2mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RP10-4815DEW/M2厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RP10-4815DEW/M2数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RP10-4815DEW/M2 RP10-4815DEW/M2数据手册

RP10-4815DEW/M2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
9+ ¥ 519.9682
90+ ¥ 490.85
库存: 90
起订量: 9 增量: 0
交货地:
最小起订量为:9
合计: ¥ 4679.71
