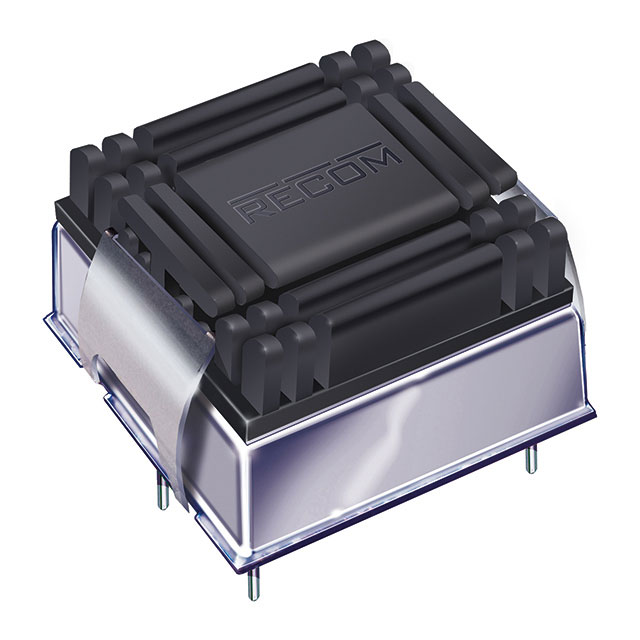

RP10-4824SA/XC-HC

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 10W DC/DC-Converter \'POWERLINE\' 1\"x1\" 1.6kV reg 2:1
供应商型号: SG-RP10-4824SA/XC-HC
供应商: 期货订购
标准整包数: 20
RECOM POWER DC-DC模块 RP10-4824SA/XC-HC

RP10-4824SA/XC-HC概述

    RP10-A系列电源转换器产品技术手册

    产品简介


    RP10-A系列是一款高效率的小型DC/DC转换器,尺寸为1" x 1"。它具有单输出和双输出两种型号,非常适合空间有限的应用场合。这些转换器经过严格的电磁兼容性(EMC)测试,拥有内置的Class A EMC滤波器,并且无需最小负载即可正常工作。它们被广泛应用于信息技术设备和其他需要高效电源转换的应用中。

    技术参数


    - 输入电压范围:9-18VDC、18-36VDC、36-75VDC
    - 输出电压范围:3.3V、5V、12V、15V、24V
    - 最大输入电压:75VDC
    - 最大效率:高达91%
    - 隔离电压:1.6kVDC/1分钟
    - 纹波和噪声:低至40mVp-p(3.3V和5V输出),60mVp-p(12V、15V、24V输出)
    - 工作温度范围:-40°C到+100°C(带降额)

    产品特点和优势


    - 宽输入电压范围:RP10-A系列可以适应多种输入电压,适用于不同的电源系统。
    - 高效率:最高可达91%,降低能耗并提高系统整体效率。
    - 高隔离度:1.6kVDC的隔离电压保证了产品的安全性。
    - 无最小负载要求:无需外部组件即可运行,简化了设计和安装。
    - 保护功能:具有短路保护、过载保护和过压保护等功能,提高了可靠性。

    应用案例和使用建议


    应用场景:
    - 用于信息技术设备
    - 高密度电路板设计
    - 空间受限的应用场合
    使用建议:
    - 在设计时,确保输入电压不超过最大值,并根据负载需求选择合适的输出电压。
    - 建议使用散热片以提高散热效果,特别是在高负载情况下。
    - 若需要通过外部控制信号调节输出电压,请正确连接控制引脚,并遵循手册中的说明。

    兼容性和支持


    - 兼容性:与各种标准电源系统兼容,无需特殊接口。
    - 支持:制造商提供详细的技术文档和用户指南,同时也提供技术支持,解答用户在使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否稳定,并确保所有连接正确。 |
    | 过热 | 安装散热片,并确保有足够的空气流通。 |
    | 输出电流不足 | 检查负载是否过大,或调整输入电压。 |

    总结和推荐


    RP10-A系列电源转换器凭借其高效能、高可靠性和易于集成的特点,成为了许多应用的理想选择。无论是在信息技术设备还是其他需要高效电源转换的应用中,RP10-A系列都能提供可靠的解决方案。因此,强烈推荐该产品用于需要高效、安全电源转换的各种应用场景。

RP10-4824SA/XC-HC参数

参数
特性 OCP,OVP,SCP,UVLO
转换效率 91%
类型 -
最大容性负载 -
输入电压最小值 -
输出电流最大值 3A
输出总功率 -
输出电压 24V
输出方式 -
散热方式 -
开关频率 -
输入电压最大值 75V
输出电压组数 1
长*宽*高 31.4mm*25.4mm*16.5mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

RP10-4824SA/XC-HC厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RP10-4824SA/XC-HC数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RP10-4824SA/XC-HC RP10-4824SA/XC-HC数据手册

RP10-4824SA/XC-HC封装设计

查看详情并下载
Symbol
Footprint
3D Model
