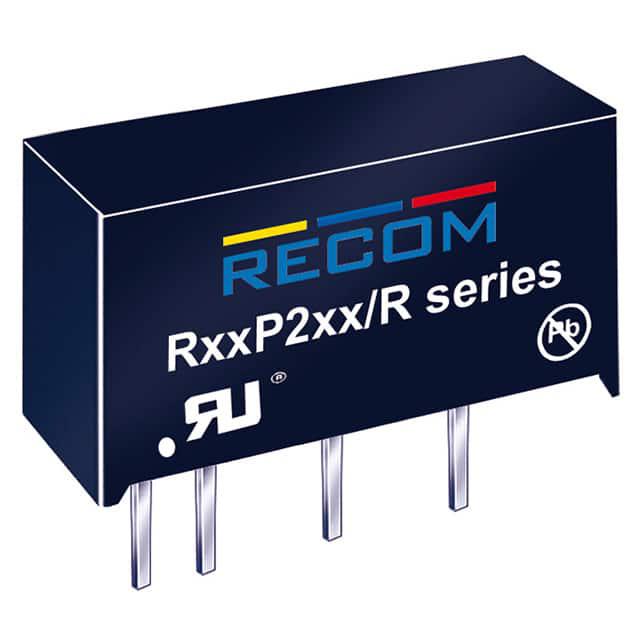

R12P205S/P/X2/R6.4

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 2W DC/DC-Converter \'ECONOLINE\' SIP7 6.4kV unreg
供应商型号: SG-R12P205S/P/X2/R6.4
供应商: 期货订购
标准整包数: 25
RECOM POWER DC-DC模块 R12P205S/P/X2/R6.4

R12P205S/P/X2/R6.4概述


    产品简介


    RxxP2xx/R系列DC/DC转换器是一种单片集成电源模块,主要设计用于需要高安全标准的应用场景,如医疗设备、测试测量设备和实验室设备。这些转换器具有双输出或单输出配置,输入电压范围广泛(5V到24V),能够提供不同的输出电压(3.3V到15V)。这些转换器符合国际电气标准(如IEC/EN/UL/CSA-60950)和医疗设备安全标准(如IEC/EN/UL/CSA-60601)。

    技术参数


    - 输入电压范围:5V到24V
    - 输出电压:3.3V至15V(单输出),±3.3V至±15V(双输出)
    - 最大输出电流:600mA(单输出3.3V),200mA(双输出±5V)
    - 效率:高达87%(负载10%以上)
    - 隔离电压:6.4kVDC(可选8kVDC)
    - 隔离电阻:15GΩ最小
    - 浪涌电压耐受能力:65kV/µs
    - 温度范围:-40°C至+85°C
    - 存储温度范围:-55°C至+125°C
    - 湿度范围:非凝结95%RH最大
    - 内部工作频率:20kHz至85kHz

    产品特点和优势


    - 高安全性:满足多种国际安全认证标准(IEC/EN/UL/CSA-60950、IEC/EN/UL/CSA-60601、EN61010-1),适用于高安全要求的应用。
    - 宽输入电压范围:适应各种电源条件,提供灵活性。
    - 低输出纹波和噪声:20MHz带宽下不超过200mVp-p,适合对噪声敏感的应用。
    - 高效率:典型负载条件下效率可达87%,能有效降低功耗。
    - 高隔离度:可选的6.4kVDC/8kVDC隔离电压,增强电气隔离的安全性。
    - 持续短路保护:可选配置以保护设备免受过载影响。
    - 紧凑尺寸:SIP7封装,体积小巧便于集成。

    应用案例和使用建议


    应用案例:
    - 医疗设备:RxxP2xx/R系列转换器在医疗设备中广泛应用,例如心电图机、血液分析仪等。
    - 测试测量仪器:适用于各类工业测试设备,如示波器、信号发生器等。
    - 实验室设备:符合EN61010-1标准,适用于实验室的各种设备。
    使用建议:
    - 确保在正常工作条件下(-40°C至+85°C)使用,避免超出温度限制导致的性能下降。
    - 使用时应注意散热,确保设备内部温度不超过+105°C。
    - 在负载低于10%的情况下使用时,需注意某些规格可能无法满足,建议在实际应用中进行验证。
    - 配置适当的滤波电容(10µF至2.2µF),以减少输出纹波和噪声。

    兼容性和支持


    RxxP2xx/R系列转换器设计兼容广泛的输入电源电压和输出需求,可以方便地与其他电子元器件和系统集成。制造商提供了详尽的技术支持文档,并提供售后保障服务,以帮助客户解决问题。

    常见问题与解决方案


    1. 问题:设备在启动过程中出现异常。
    - 解决方案:检查输入电源是否稳定,确保没有过压或欠压情况;确认负载电容设置合理。

    2. 问题:设备运行过程中出现过热现象。
    - 解决方案:改善散热条件,如增加散热器或降低环境温度;检查负载情况,确保负载不超过额定值。

    总结和推荐


    综上所述,RxxP2xx/R系列DC/DC转换器是一款高度可靠且易于集成的电源解决方案,特别适用于需要高安全性和稳定性的应用场合。它的高效率、高隔离度和广泛的应用范围使其成为众多行业领域的理想选择。强烈推荐该系列产品给需要高性能、高安全标准电源的用户。

R12P205S/P/X2/R6.4参数

参数
输出电流最大值 400mA
输出总功率 -
输入电压最大值 13.2V
转换效率 -
输出电压组数 1
输出电压 5V
类型 -
输出方式 -
散热方式 -
开关频率 -
最大容性负载 -
特性 SCP
输入电压最小值 -
长*宽*高 19.558mm*9.906mm*12.446mm
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

R12P205S/P/X2/R6.4厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R12P205S/P/X2/R6.4数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R12P205S/P/X2/R6.4 R12P205S/P/X2/R6.4数据手册

R12P205S/P/X2/R6.4封装设计

查看详情并下载
Symbol
Footprint
3D Model
