RAC03-24SGB

产品分类: AC-DC模块
厂牌: RECOM POWER
产品描述: 3W AC/DC-Converter \'POWERLINE\' 3kV reg
供应商型号: 945-3090-5-ND
供应商: Digi-Key
标准整包数: 1

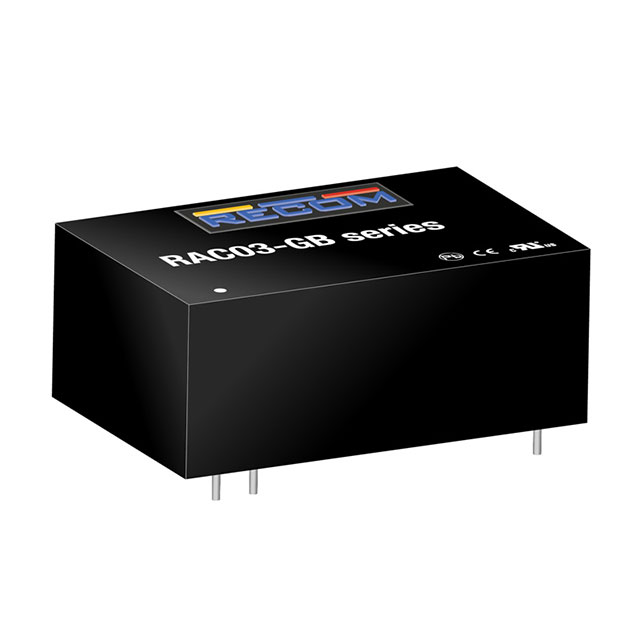

RECOM POWER AC-DC模块 RAC03-24SGB

RAC03-24SGB概述

    RAC03-GB AC/DC Converter:高效紧凑型电源模块
    RECOM公司推出了一款新的高效紧凑型电源模块——RAC03-GB系列。这一系列产品专为PCB安装和紧凑型板级工业应用设计,不仅具备宽泛的交流输入电压范围,还具有多种安全认证和电磁兼容特性,适用于广泛的工业和消费电子产品。

    产品简介


    产品类型: RAC03-GB是一款单输出的AC/DC转换器,适用于需要高效率、低功耗的应用场合。这款转换器在紧凑的封装内提供了高达3W的功率输出,非常适合空间受限的应用环境。
    主要功能:
    - 具备宽输入电压范围(85-305VAC),适合全球范围内不同电网标准。
    - 高效率输出,最高可达80%。
    - 内置短路保护(SCP)、过电流保护(OCP)和过电压保护(OVP)。
    - 拥有CE认证和EN55032 Class B电磁兼容性标准认证,确保在工业环境中稳定可靠运行。
    应用领域:
    - 适用于各种工业控制设备,如传感器、自动化设备、智能家居系统等。
    - 可用于消费电子类产品,例如电视、监控系统等。

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 85-305VAC |
    | 输出电压 | 3.3V, 5V, 9V, 12V, 15V, 24V |
    | 最大输出电流 | 910mA, 600mA, 330mA, 250mA, 200mA, 130mA |
    | 效率 | 70%-80% |
    | 空载功率消耗 | <75mW |
    | 工作温度范围 | -40°C至+85°C |
    | 输入频率范围 | 45Hz至65Hz |
    | 短路保护阈值 | <100mW长周期模式,自动恢复 |
    | 过电压保护阈值 | 3.8V至4.9V, 5.3V至6.8V, 10.3V至12.2V, 12.6V至16.2V, 15.75V至20.3V, 25.2V至32.4V |

    产品特点和优势


    高效能: RAC03-GB拥有较高的电源转换效率,最高可达80%,在全负载下表现尤为出色。
    宽输入电压范围: 支持85-305VAC的宽电压输入范围,能够适应全球不同地区的电网标准。
    紧凑型设计: 超低轮廓、紧凑尺寸设计使其适合在空间受限的电路板上安装。
    强大保护机制: 内置的短路保护、过电流保护和过电压保护机制可以确保设备的安全运行。
    认证齐全: 符合IEC/EN/UL60950-1和IEC/EN/UL62368安全标准,并通过了EN55032 Class B电磁兼容性测试,符合多项国际安全标准。

    应用案例和使用建议


    应用场景: RAC03-GB被广泛应用于工业控制设备,如传感器和自动化设备。它还可以用于消费电子领域,例如电视机和监控系统。
    使用建议:
    - 为提高电源模块的稳定性,建议在高电压输入环境下增加外部MOV(压敏电阻)来提供额外的浪涌保护。
    - 在使用过程中,应特别注意遵循制造商的建议,以防止因不正确的连接或操作导致的损坏。


    兼容性和支持


    兼容性: RAC03-GB与常见的工业控制和消费电子设备兼容,适用于各种不同类型的产品。
    支持: RECOM公司提供全面的技术支持,包括产品安装指南、故障排查指南及维修服务等,以帮助客户更好地利用这一产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备启动时效率低 | 确保输入电压稳定,且设备在室温条件下启动 |
    | 输出电压不稳定 | 检查负载是否超出了设备的最大额定值 |
    | 设备过热 | 减少负载或增加散热措施 |

    总结和推荐



    总结

    :
    RAC03-GB作为一款高性能、紧凑型的AC/DC转换器,具备宽输入电压范围、高效率和多种保护机制,适用于多种工业和消费电子产品。该产品不仅通过了多项国际安全认证,而且支持良好的兼容性,是您理想的电源解决方案选择。
    推荐:
    强烈推荐RAC03-GB系列给需要紧凑型、高效率电源解决方案的客户。这款产品以其出色的性能和可靠性,在工业控制和消费电子产品中得到了广泛应用。

RAC03-24SGB参数

参数
输出电流最大值 130mA
输入电压最大值 -
转换效率 80%
输出电压组数 1
输出电压 24V
输出方式 -
输出总功率 -
散热方式 -
类型 -
最大容性负载 -
开关频率 -
特性 -
输入电压最小值 85V~305V(AC)
长*宽*高 37mm(长度)*24mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RAC03-24SGB厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RAC03-24SGB数据手册

厂牌 PDF简要描述 下载
RECOM POWER AC-DC模块 RECOM POWER RAC03-24SGB RAC03-24SGB数据手册

RAC03-24SGB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.1824 ¥ 102.9413
5+ $ 11.2986 ¥ 94.5548
25+ $ 10.8776 ¥ 91.0316
50+ $ 10.7012 ¥ 89.5555
100+ $ 10.5271 ¥ 88.0986
250+ $ 10.3011 ¥ 86.2075
500+ $ 10.1332 ¥ 84.8019
库存: 115
起订量: 1 增量: 1
