RP120Q-2448SRW/P-HC

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 120W DC/DC-Converter \'POWERLINE\' 1/4 Brick 2.25kV reg 4:1
供应商型号: SG-RP120Q-2448SRW/P-HC
供应商: 期货订购
标准整包数: 2

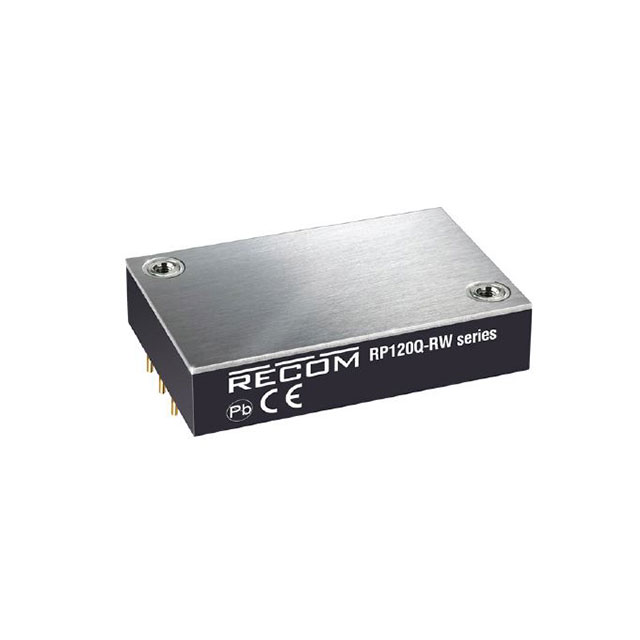

RECOM POWER DC-DC模块 RP120Q-2448SRW/P-HC

RP120Q-2448SRW/P-HC概述

    RECOM Power RP120Q Series DC/DC Converter

    1. 产品简介


    RECOM Power的RP120Q系列DC/DC转换器是专为铁路车辆和高电压电池应用设计的产品。这类转换器通过其4:1的宽输入范围,可以覆盖9VDC至160VDC的所有输入电压,并提供隔离且受控的5V至48VDC输出电压。这些转换器适用于要求高效率和稳定性的苛刻环境。

    2. 技术参数


    - 输入电压范围: 9VDC 至 160VDC(涵盖三种不同电压区间)
    - 输出电压: 5V 至 48VDC
    - 额定功率: 120W
    - 效率: 最高达90%
    - 绝缘等级:
    - 对于110Vin时,具备3kVAC的增强型绝缘
    - 对于24Vin和48Vin时,具备2.25kVDC的基础绝缘
    - 启动时间: 不超过75ms
    - 工作温度范围: -40°C 至 +85°C
    - 浪涌电压: 分别为50VDC、100VDC和185VDC(根据输入电压不同)
    - 待机电流: 在24V、48V和110V输入情况下分别为25mA、15mA和8mA
    - 最小负载: 无需最小负载
    - 远程感应精度: ±1.0%
    - 负载调整率: ±0.1%
    - 瞬态响应时间: ≤250µs(在25%负载步进变化)

    3. 产品特点和优势


    - 高效能: 高达90%的转换效率,减少了能源浪费。
    - 增强绝缘: 对于不同电压等级提供不同的绝缘标准,提升了安全性。
    - 无最小负载要求: 灵活性更高,可应用于更多场合。
    - 宽温度范围: 允许在极端温度环境下稳定运行。
    - 认证合规: 满足EN50155和IEC/EN60950-1标准,确保可靠性和稳定性。
    - 长保修期: 提供三年的质量保证。

    4. 应用案例和使用建议


    - 铁路应用: 由于其高耐温性和强绝缘能力,RP120Q系列非常适合在铁路车辆上使用。
    - 工业自动化: 用于需要稳定供电的工业环境,如工厂自动化设备。
    - 新能源系统: 在高电压电池管理系统的电源转化中表现优异。
    - 建议: 确保安装足够的散热措施,特别是在高温环境中使用时。对于高频应用,建议加装滤波电容以减少干扰。

    5. 兼容性和支持


    - 兼容性: 与其他电子元器件的兼容性良好,可根据具体需求选择合适的模块型号。
    - 技术支持: 厂商提供详尽的技术文档和在线支持服务,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题: 转换器不启动
    - 解决方案: 检查输入电压是否在规定范围内,确认控制信号正确连接。
    - 问题: 输出电压不稳定
    - 解决方案: 检查远程感应线路连接是否正确,考虑增加滤波电容。
    - 问题: 过热保护触发
    - 解决方案: 确认散热装置正常工作,必要时增加散热片或散热风扇。

    7. 总结和推荐


    RECOM Power的RP120Q系列DC/DC转换器是一款高效的电源解决方案,具有出色的绝缘能力和广泛的工作温度范围。其广泛应用在铁路车辆和高电压电池管理系统等领域,是市场上同类产品中的佼佼者。强烈推荐给需要高效率、稳定性和严格安全标准的应用场合。

RP120Q-2448SRW/P-HC参数

参数
最大容性负载 -
类型 -
输出电压组数 1
输入电压最大值 36V
开关频率 -
输出电压 48V
输入电压最小值 -
转换效率 88%
输出总功率 -
散热方式 -
输出方式 -
特性 OCP,OTP,OVP,SCP,UVLO
输出电流最大值 2.5A
长*宽*高 57.9mm*36.6mm*18.8mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

RP120Q-2448SRW/P-HC厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RP120Q-2448SRW/P-HC数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RP120Q-2448SRW/P-HC RP120Q-2448SRW/P-HC数据手册

RP120Q-2448SRW/P-HC封装设计

查看详情并下载
Symbol
Footprint
3D Model
