首页  >  产品百科  >  RS-2412S

RS-2412S

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: Recom DCDC转换器, RS系列, 18 → 36 V 直流输入, 12V 直流输出, 2W
供应商型号: 4735851
供应商: 海外现货
标准整包数: 1

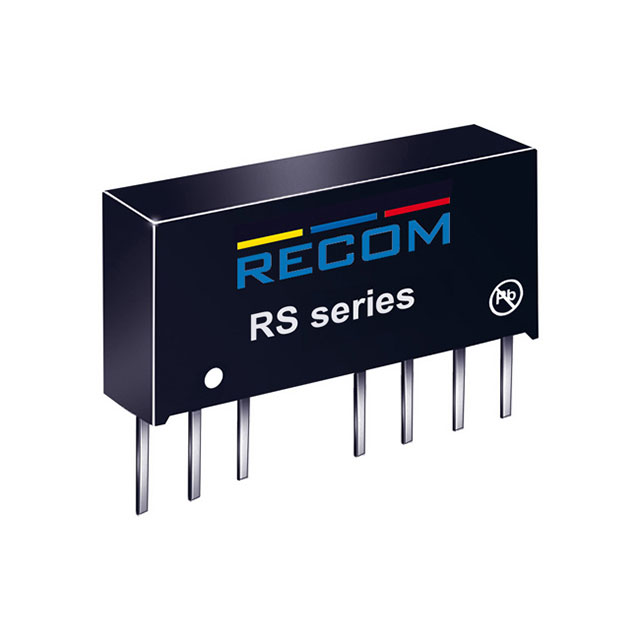

RECOM POWER DC-DC模块 RS-2412S

RS-2412S概述

    ECONOLINE DC/DC Converter 技术手册

    产品简介


    ECONOLINE DC/DC 转换器是一款高功率密度的产品,适用于工业设计要求较高的应用场合。它具有宽输入电压范围(2:1 和 4:1),提供隔离电压等级为1kVDC、2kVDC 或 3kVDC 的选项。该系列转换器非常适合需要满足EN-60601-1认证的医疗应用。ECONOLINE 系列产品均具备高效能(最高达84%)和连续短路保护功能。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 2:1 (4.5-9VDC, 9-18VDC, 18-36VDC, 36-72VDC)
    4:1 (9-36VDC, 18-72VDC) |
    | 输出电压 | ±3.3V, ±5V, ±9V, ±12V, ±15V |
    | 输出电流 | 67mA 至 500mA |
    | 最大效率 | 68% 至 84% |
    | 输出纹波和噪声 | 50mVp-p (最大值) |
    | 隔离电压 | 1kVDC(标准,测试1秒,额定1分钟)
    2kVDC(/H2版本,测试1秒,额定1分钟)
    3kVDC(/H3版本,测试1秒,额定1分钟)|
    | 工作温度范围 | 2:1 (–40°C 到 +85°C,无降额)
    4:1 (–40°C 到 +75°C,无降额) |
    | 存储温度范围 | –55°C 到 +125°C |
    | MTBF (平均无故障时间) | 25°C 时 1398 x 10^3 小时
    85°C 时 210 x 10^3 小时 |

    产品特点和优势


    - 高功率密度:适合紧凑空间的设计需求。
    - 宽输入电压范围:支持2:1和4:1输入电压,提高了适用范围。
    - 隔离电压选择:提供1kVDC、2kVDC和3kVDC隔离选项,增强了可靠性。
    - 高效能:最高效率可达84%,显著降低了能量损失。
    - 低噪声:减少了对外部电容的需求,提升了应用稳定性。
    - 远程开关控制:可通过外部信号控制转换器的启停,增加了灵活性。

    应用案例和使用建议


    - 工业应用:适用于自动化生产线和工业控制系统。
    - 医疗设备:适用于需要高可靠性和安全性的医疗器械。
    - 远程控制:通过外部信号实现远程开关控制,方便设备管理。
    - 优化方案:确保输出负载至少达到10%,以维持规定的稳压精度。

    兼容性和支持


    - 兼容性:该产品与其他符合相同标准的电子元器件和设备兼容。
    - 技术支持:厂商提供详细的安装指南和技术文档,确保用户能够正确安装和使用。

    常见问题与解决方案


    1. 问题:无法启动
    - 解决方法:检查输入电压是否在规定范围内,确保负载不小于10%。
    2. 问题:过热
    - 解决方法:确保良好的散热条件,避免长时间满载运行。
    3. 问题:输出电压不稳定
    - 解决方法:检查外部电路是否正确连接,确认负载范围是否在规定范围内。

    总结和推荐


    ECONOLINE DC/DC 转换器凭借其高功率密度、宽输入电压范围和高效能等优势,在多种应用场景中表现出色。它不仅满足了严格的工业设计需求,还能广泛应用于医疗设备和其他对稳定性和安全性要求较高的领域。我们强烈推荐使用这款产品,尤其是在需要远程控制和高可靠性的场景中。

RS-2412S参数

参数
散热方式 -
最大容性负载 -
输出总功率 2W
输出电压组数 1
开关频率 300KHz
输出电压 12V
输出电流最大值 166mA
输出方式 Fixed
类型 -
输入电压最小值 18V
输入电压最大值 36V
特性 Remote On/Off,SCP
转换效率 83%
长*宽*高 21.8mm(长度)*9.2mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RS-2412S厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RS-2412S数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RS-2412S RS-2412S数据手册

RS-2412S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 139.5103
6+ ¥ 133.2568
11+ ¥ 131.2066
库存: 7
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 139.51
