RE-0512S/P

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SIP7 1kV unreg
供应商型号: SG-RE-0512S/P
供应商: 期货订购
标准整包数: 25

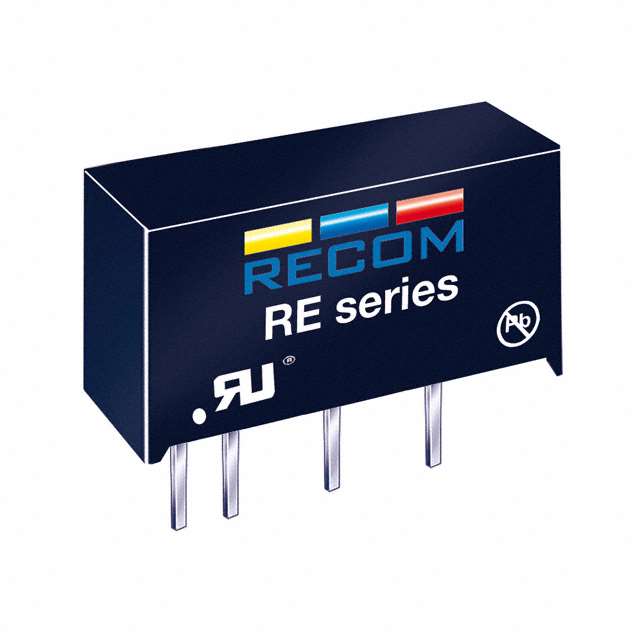

RECOM POWER DC-DC模块 RE-0512S/P

RE-0512S/P概述

    # RE Series DC/DC Converters: Technical Overview and Applications

    产品简介


    基本介绍
    RE系列DC/DC转换器是一款非调节型电源隔离转换器,广泛应用于通用电源隔离和电压匹配场合。这些转换器拥有从-40°C到+85°C的工业级工作温度范围,且无需降额操作。
    产品型号
    RE系列提供单输出和双输出版本,涵盖1W功率等级。常见的型号包括RE-xx3.3S、RE-xx05S、RE-xx09S、RE-xx12S和RE-xx15S等,这些型号的输入电压范围为3.3V至24V,输出电压范围为3.3V至24V。

    技术参数


    主要规格
    - 输入电压范围: 3.3V至24V
    - 输出电压范围: 3.3V至24V
    - 最大输出电流: 66mA(RE-xx15S)
    - 最大效率: 85%
    - 封装材料: UL94V-0阻燃等级
    - 工作环境温度: -40°C至+85°C
    - 工作湿度: 非凝结95%RH
    - 隔离电压: 1kVDC/1s(可选2kVDC/1s)
    - 短路保护: 可选连续短路保护
    电气特性
    - 内部输入滤波电容器
    - 最小负载: 0%
    - 内部工作频率: 50kHz至105kHz
    - 输出纹波和噪声: ≤100mVp-p
    - 效率曲线: 效率随负载变化的曲线图显示在不同负载下的效率

    产品特点和优势


    独特功能和优势
    - 行业标准针脚布局: 与现有系统无缝集成。
    - 高效率: 最高可达85%,适合对能耗要求高的应用。
    - 全封闭式封装: 确保了高可靠性和抗干扰性。
    - 多认证和合规: 通过了UL60950-1、CAN/CSA-C22.2 No 60950-1、IEC/EN60950-1和EN55032认证,符合国际安全标准。
    - 宽温工作范围: 从-40°C到+85°C,适用于各种恶劣环境。
    - 短路保护选项: 提供持续短路保护功能,增强系统的可靠性。

    应用案例和使用建议


    应用场景
    RE系列DC/DC转换器适用于多种通用电源隔离和电压匹配应用,如通信设备、工业控制、医疗设备、安防监控等。
    使用建议
    - 应用设计注意事项: 在设计电路时,建议考虑使用指定的EMC滤波组件,以满足电磁兼容性要求。详见手册中的EMC滤波建议。
    - 负载特性: 负载在10%以下的操作不会损坏转换器,但可能会影响某些参数的性能。
    - 散热设计: 由于转换器的最大外壳温度为+105°C,在密闭空间内使用时应确保良好的散热条件。

    兼容性和支持


    兼容性
    - RE系列转换器具有标准的针脚布局,易于与其他模块或电路板兼容。
    - 支持1kVDC/1s和2kVDC/1s隔离选项,可根据具体需求选择合适型号。
    支持和维护
    - 厂商提供了详细的文档和技术支持,包括EMC滤波建议、热管理指南等。
    - 客户可以联系RECOM的技术支持团队获取进一步的帮助。

    常见问题与解决方案


    常见问题
    1. 设备启动困难:确认输入电压范围和负载是否正确设置。
    2. 效率低:检查是否正确安装了指定的EMC滤波器。
    3. 输出电压不稳定:检查负载和输入电压的稳定性。
    4. 短路保护失效:确认是否选择了合适的短路保护型号。
    解决方案
    - 重启设备并确保输入电压和负载正确连接。
    - 安装指定的EMC滤波器,确保电磁兼容性。
    - 检查输入电压是否稳定,确保负载变化不大。
    - 更换带有短路保护的型号,以确保设备安全运行。

    总结和推荐


    综合评估
    RE系列DC/DC转换器以其高效率、宽工作温度范围、强大的隔离能力和丰富的认证标准,成为广泛应用的理想选择。其灵活的配置选项和全面的支持服务使得它在众多同类产品中脱颖而出。
    推荐使用
    强烈推荐在需要高效率、高可靠性的通用电源隔离和电压匹配应用中使用RE系列DC/DC转换器。它不仅可以满足严格的安全和合规要求,还能显著提高系统性能和可靠性。

RE-0512S/P参数

参数
最大容性负载 -
散热方式 -
输出总功率 -
转换效率 84%
特性 SCP
输出方式 -
输出电压 12V
输入电压最大值 5.5V
输出电流最大值 83mA
输出电压组数 1
类型 -
开关频率 -
输入电压最小值 -
长*宽*高 19.558mm*6.096mm*10.16mm
通用封装 SIP-7
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RE-0512S/P厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RE-0512S/P数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RE-0512S/P RE-0512S/P数据手册

RE-0512S/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
