首页  >  产品百科  >  RSO-4809S

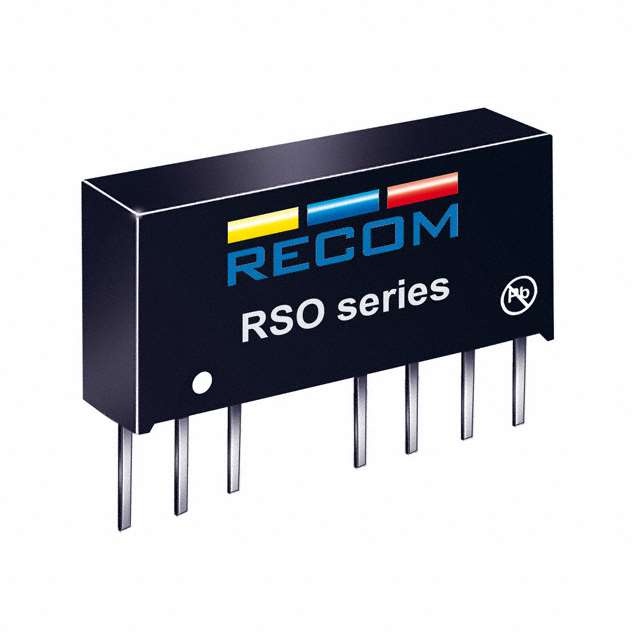

RSO-4809S

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SIP8 1kV reg 2:1
供应商型号: 1486-RSO-4809S-CHP
供应商: Digi-Key
标准整包数: 22
RECOM POWER DC-DC模块 RSO-4809S

RSO-4809S概述


    产品简介


    电子元器件类型: 高功率密度DC/DC转换器
    主要功能: 这款转换器提供稳定的电源输出,具有广泛的输入电压范围(2:1 和 4:1),可以处理多种工业设计需求。
    应用领域: 主要应用于工业控制、通信系统、医疗设备等领域,特别是在需要高稳定性和宽电压输入的应用场景中表现出色。

    技术参数


    - 输入电压范围:
    - 2:1 输入:4.5-9VDC, 9-18VDC, 18-36VDC, 36-72VDC
    - 4:1 输入:4.5-18VDC, 9-36VDC, 18-72VDC
    - 输出电压范围:
    - 单输出:3.3V, 5V, 9V, 12V, 15V
    - 双输出:±3.3V, ±5V, ±9V, ±12V, ±15V
    - 输出电流:
    - 单输出:200mA 至 300mA
    - 双输出:±100mA 至 ±150mA
    - 效率:
    - 最高可达 83%
    - 隔离电压:
    - 标准版:1kVDC
    - 选配 H2 版:2kVDC
    - 选配 H3 版:3kVDC
    - 工作温度范围:
    - -40°C 至 +100°C

    产品特点和优势


    1. 高功率密度: 小巧的设计能够在有限的空间内实现高功率输出。
    2. 宽输入电压范围: 能够适应不同的供电环境,提升了系统的灵活性。
    3. 优异的负载调节能力: 负载调节率最高不超过 0.5%,保证了稳定的输出。
    4. 低噪音和短路保护: 具备连续短路保护功能,有效避免过载损坏。
    5. 高隔离电压: 选配 2kVDC 或 3kVDC 隔离电压,提升了设备的安全性。

    应用案例和使用建议


    - 应用案例:
    - 在工业自动化控制系统中作为电源模块,为传感器和执行器提供稳定的电源。
    - 医疗设备中的电源转换,确保设备正常运行。
    - 使用建议:
    - 根据负载情况选择合适的输入电压范围,确保转换器的效率最大化。
    - 注意在使用过程中保持适当的散热,特别是在高温环境下。
    - 对于低负载情况,可以选择外部电容来辅助启动。

    兼容性和支持


    - 兼容性: 支持与多种电子设备的兼容,尤其是需要宽输入电压范围的场合。
    - 支持和服务: RECOM 提供详尽的技术支持和维修服务,可随时联系技术支持解决相关问题。

    常见问题与解决方案


    1. 问题: 转换器在低于10%负载时工作不正常。
    - 解决方案: 转换器在低负载情况下仍能正常工作,但可能无法达到额定规格。
    2. 问题: 需要在输入电压为12V时外接电容。
    - 解决方案: 确保外接一个10μF的MLCC电容,以保障启动和稳定性。
    3. 问题: 需要更换保险丝。
    - 解决方案: 使用慢熔型保险丝,以防止过电流导致损坏。

    总结和推荐


    这款RECOM的DC/DC转换器在多个方面表现出色,具有高功率密度、宽输入电压范围、优异的负载调节能力和高隔离电压等特点。它特别适合应用于工业自动化、通信系统和医疗设备等对电源要求较高的场合。总体而言,推荐使用此款产品以满足复杂的电源转换需求。

RSO-4809S参数

参数
输出电压 9V
输入电压最小值 -
输出电压组数 1
输出总功率 -
输入电压最大值 72V
特性 Remote On/Off,SCP
类型 -
输出电流最大值 111mA
开关频率 -
最大容性负载 -
转换效率 -
散热方式 -
输出方式 -
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RSO-4809S厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RSO-4809S数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RSO-4809S RSO-4809S数据手册

RSO-4809S封装设计

查看详情并下载
Symbol
Footprint
3D Model
