首页  >  产品百科  >  RS3-053.3S

RS3-053.3S

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: Recom DCDC转换器, RS3系列, 4.5 → 9 V 直流输入, 3.3V 直流输出, 3W
供应商型号: SG-RS3-053.3S
供应商: 期货订购
标准整包数: 22

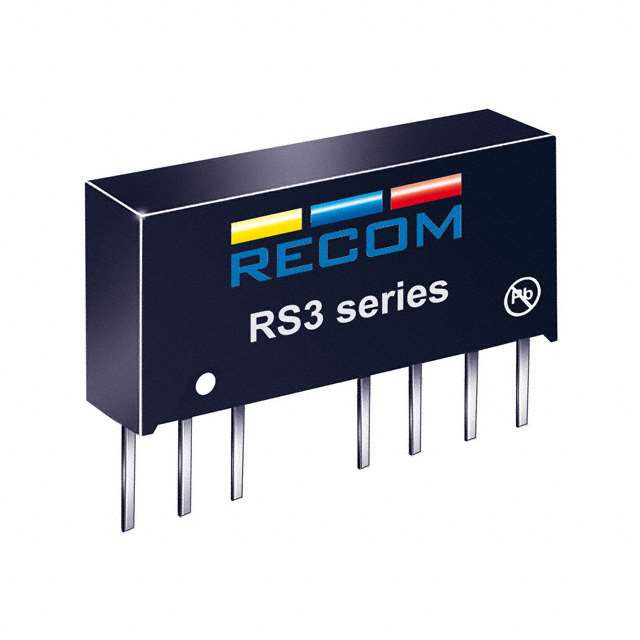

RECOM POWER DC-DC模块 RS3-053.3S

RS3-053.3S概述

    RS3-S(D)(Z)系列高功率密度DC/DC转换器技术手册

    1. 产品简介


    RS3-S(D)(Z)系列是RECOM公司推出的一款高功率密度DC/DC转换器。它具有非常高的功率密度,提供2:1或3:1的输入电压范围,广泛的工作温度范围(-40°C至+71°C),并具备诸如开关控制等功能,非常适合高端工业设计。RS3转换器提供2kV或3kV的隔离选项(默认为1kVDC)。

    2. 技术参数


    以下是根据手册中的技术规格提取的关键技术参数:
    | 参数名称 | 型号编号 | 输入电压范围 (VDC) | 输出电压 (VDC) | 输出电流 (mA) | 效率 (%) | 电容负载 (µF) |

    | RS3-xx3.3S | 4.5-9, 9-18 | 3.3 | 600 | 73-75 | 4700 |
    | RS3-xx05S | 4.5-9, 9-18 | 5 | 600 | 76-79 | 4700 |
    | RS3-xx09S | 4.5-9, 9-18 | 9 | 333 | 77-80 | 3300 |
    | RS3-xx12S | 4.5-9, 9-18 | 12 | 250 | 80-81 | 2200 |
    | RS3-xx15S | 4.5-9, 9-18 | 15 | 200 | 80-81 | 2200 |
    | RS3-xx3.3D | 4.5-9, 9-18 | ±3.3 | ±300 | 73-75 | ±2200 |
    | RS3-xx05D | 4.5-9, 9-18 | ±5 | ±300 | 76-80 | ±2200 |
    | RS3-xx09D | 4.5-9, 9-18 | ±9 | ±167 | 77-81 | ±2200 |
    | RS3-xx12D | 4.5-9, 9-18 | ±12 | ±125 | 78-83 | ±1000 |
    | RS3-xx15D | 4.5-9, 9-18 | ±15 | ±100 | 79-83 | ±1000 |

    3. 产品特点和优势


    - 高功率密度:这款转换器能够在有限的空间内提供更高的功率输出。
    - 宽输入电压范围:支持2:1或3:1的输入电压范围,适应不同的电源需求。
    - 隔离选项:提供2kV或3kV的隔离选项,确保电路的安全性。
    - 持续短路保护:具备持续短路保护功能,能够在短路时自动恢复。
    - 低纹波和噪声:输出纹波和噪声低,适合对信号质量要求高的应用场景。
    - 效率高:最高可达83%的效率,节能效果显著。
    - 环保认证:通过多项安全和电磁兼容性认证(如UL60950-1, CAN/CSA C22.2 No. 60950-1-07, IEC/EN60950-1, IEC/EN60601-1)。

    4. 应用案例和使用建议


    该转换器广泛应用于各种工业设备和系统中,例如自动化控制系统、通信设备、医疗器械等。具体应用案例包括:
    - 自动化控制系统:用于传感器和执行器的供电。
    - 通信设备:作为电源模块,确保设备稳定运行。
    - 医疗器械:用于设备内部电源管理,保障医疗设备的可靠性和安全性。
    使用建议:
    - 在选择型号时,注意输入电压范围和输出电流的需求匹配。
    - 确保外部滤波器符合EN55032标准,以满足电磁兼容性要求。
    - 根据负载情况合理配置外部电容,避免启动时损坏转换器。

    5. 兼容性和支持


    该转换器可与多种电子设备兼容,具体兼容性可通过厂商技术支持确认。厂商提供了详尽的技术支持和维护服务,包括产品使用指导、故障排查和技术咨询等。

    6. 常见问题与解决方案


    - 问题1:启动时出现过载现象。
    - 解决方法:检查输入电压和负载设置是否合理,适当增加外部电容。
    - 问题2:输出电压不稳定。
    - 解决方法:检查连接线和焊接点是否有松动或接触不良,确认负载变化引起的波动。
    - 问题3:转换器在高温环境下工作异常。
    - 解决方法:确保良好的散热条件,避免高温环境下的过热现象。

    7. 总结和推荐


    综上所述,RS3-S(D)(Z)系列高功率密度DC/DC转换器凭借其高功率密度、宽输入电压范围、持续短路保护、低纹波和噪声等特点,在各类工业应用中表现出色。其高效能和丰富的安全认证使其成为工业设计的理想选择。强烈推荐使用该产品。

RS3-053.3S参数

参数
最大容性负载 -
开关频率 200KHz
输入电压最大值 9V
输出总功率 3W
输出电压组数 1
特性 Remote On/Off,SCP
输入电压最小值 4.5V
转换效率 83%
输出电压 3.3V
输出电流最大值 600mA
散热方式 -
输出方式 Fixed
类型 -
长*宽*高 21.8mm(长度)*9.2mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RS3-053.3S厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RS3-053.3S数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RS3-053.3S RS3-053.3S数据手册

RS3-053.3S封装设计

查看详情并下载
Symbol
Footprint
3D Model
