首页  >  产品百科  >  RP10-1212DA/P-HC

RP10-1212DA/P-HC

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 10W DC/DC-Converter \'POWERLINE\' 1\"x1\" 1.6kV reg 2:1
供应商型号: SG-RP10-1212DA/P-HC
供应商: 期货订购
标准整包数: 20

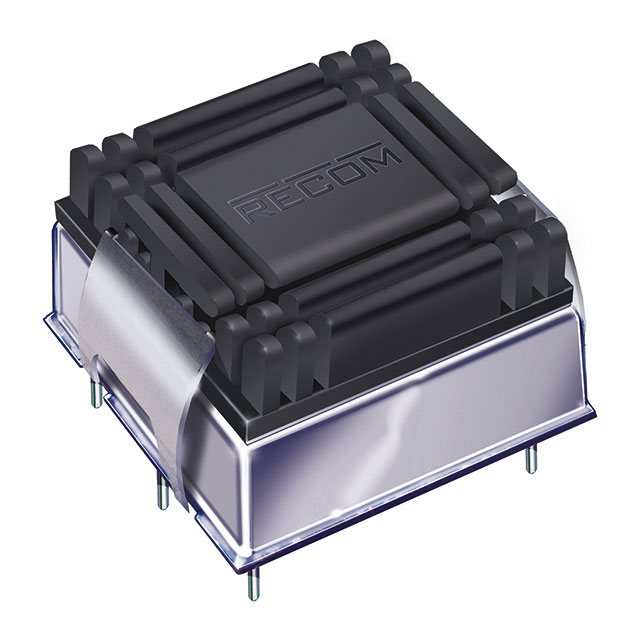

RECOM POWER DC-DC模块 RP10-1212DA/P-HC

RP10-1212DA/P-HC概述

    RP10-A系列10瓦1" x 1" DC/DC转换器

    产品简介


    RP10-A系列是一款宽输入电压范围的1" x 1"直流/直流电源转换器。尽管尺寸小巧,这些转换器是全面指定的装置,内置了Class A电磁兼容滤波器、无需最小负载、1.6kVDC隔离、欠压锁定以及低纹波噪声特性。它们适用于板载空间有限的应用场景,无需外部组件。

    技术参数


    - 输入电压范围:2:1(例如9-18VDC)
    - 输出电压范围:多档可选(如3.3V、5V、12V等)
    - 效率:最高可达91%
    - 隔离电压:1.6kVDC
    - 最大输出电流:不同型号从333mA到3000mA不等
    - 纹波噪声:在20MHz带宽下测量为20mVp-p到60mVp-p
    - 封装尺寸:1" x 1"
    - 操作温度范围:-40°C至+100°C

    产品特点和优势


    1. 宽输入电压范围:支持多种输入电压,如9-18VDC、18-36VDC和36-75VDC,适应性强。
    2. 高效率:最高效率可达91%,节能环保。
    3. 无需最小负载:减少了外部电路设计的复杂度。
    4. 隔离电压高:提供1.6kVDC隔离,提高了安全性和抗干扰能力。
    5. 内置保护功能:包括短路保护、过压保护和过载保护,确保稳定运行。
    6. 紧凑型设计:适合空间受限的应用场景。

    应用案例和使用建议


    - 应用案例:常用于通信设备、医疗仪器、工业控制系统等对空间和性能有严格要求的场合。
    - 使用建议:
    - 在选择输入电容时,建议使用尼康化学K系列220µF/100V的电解电容以满足EN61000-4-4和EN61000-4-5标准。
    - 确保适当的散热措施,特别是在满载情况下。

    兼容性和支持


    - 兼容性:可与其他标准电子元件和设备无缝连接。
    - 支持和服务:RECOM提供详尽的技术文档和支持服务,包括针对特定需求的定制服务。

    常见问题与解决方案


    1. 如何调节输出电压?
    - 可通过外接电阻进行电压微调。根据数据表提供的电阻值,可以实现±10%的电压调整。
    2. 过压保护触发后怎么办?
    - 一旦过压保护触发,可通过断电重启来恢复正常操作。
    3. 输入电压范围超出时如何处理?
    - 确保输入电压在产品规定的范围内,以免造成损坏。

    总结和推荐


    RP10-A系列是一款集高效、安全和可靠性于一身的DC/DC转换器。其独特的设计和强大的功能使其成为许多关键应用的理想选择。特别是对于需要高性能且空间有限的应用场合,这款转换器是一个值得信赖的选择。强烈推荐在相关应用场景中使用该产品。

RP10-1212DA/P-HC参数

参数
输出总功率 -
输入电压最大值 18V
开关频率 -
类型 -
输出电压 12V
输入电压最小值 -
输出电流最大值 416mA,416mA
输出方式 -
最大容性负载 -
输出电压组数 2
散热方式 -
特性 Remote On/Off,OCP,OVP,SCP,UVLO
转换效率 89%
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

RP10-1212DA/P-HC厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RP10-1212DA/P-HC数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RP10-1212DA/P-HC RP10-1212DA/P-HC数据手册

RP10-1212DA/P-HC封装设计

查看详情并下载
Symbol
Footprint
3D Model
