RP15-2405SFW/P

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 15W DC/DC-Converter \'POWERLINE\' 2\"x1\" 1.6kV reg 4:1
供应商型号: SG-RP15-2405SFW/P
供应商: 期货订购
标准整包数: 9

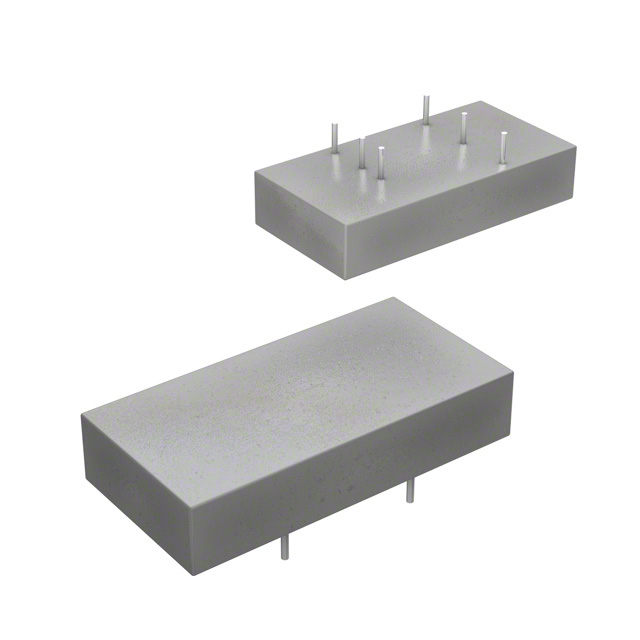

RECOM POWER DC-DC模块 RP15-2405SFW/P

RP15-2405SFW/P概述

    电子元器件产品技术手册解析:RP15-FW系列宽范围输入DC/DC转换器

    产品简介


    RP15-FW系列宽范围输入DC/DC转换器是RECOM公司设计的一款高效率、紧凑型的电源模块。这些转换器适用于电信和工业应用,特别是在需要符合严格安全标准的场合。产品通过了UL 60950-1和cUL 60950-1认证,能够满足各种严苛的应用环境需求。

    技术参数


    - 额定功率:15瓦
    - 尺寸:2英寸×1英寸
    - 输入电压范围:单路输出时为9-36VDC或18-75VDC;双路输出时为9-36VDC或18-75VDC
    - 隔离电压:1.6kVDC
    - 效率:最高可达88%
    - 最大输入浪涌电压:50VDC至100VDC(具体视输入电压而定)
    - 无最小负载要求
    - 启动时间:20毫秒
    - 过载保护:150%的额定输出电流
    - 过压保护:在3.3V、5V、12V和15V输出时分别为3.9VDC、6.2VDC、15VDC和18VDC

    产品特点和优势


    - 宽范围输入电压:支持4:1的宽输入电压范围,适用于不同供电系统的应用。
    - 高效率:最高效率可达88%,有助于减少能源浪费。
    - 电磁兼容性:满足EN55032、EN61000-4-2、EN61000-4-3等标准要求,确保产品在各种环境中稳定运行。
    - 高隔离电压:1.6kVDC的隔离电压保证了良好的绝缘性能,适用于安全要求高的场合。
    - 无负载要求:无需最小负载即可正常工作,简化了系统设计。

    应用案例和使用建议


    - 应用场景:广泛应用于电信设备、工业控制、医疗设备等,特别是在需要高可靠性和高效率的场合。
    - 使用建议:
    - 在设计电路时,注意选择合适的滤波电容,以达到电磁兼容的要求。
    - 使用前检查输入电压是否在规定范围内,避免过压损坏设备。
    - 考虑到高效率特性,可以适当优化散热设计,进一步提高设备的可靠性和寿命。

    兼容性和支持


    - 兼容性:该产品符合多种国际标准,如UL 60950-1、RoHS 2等,与大部分常见的工业设备兼容。
    - 支持和服务:RECOM公司提供详尽的技术支持和售后服务,包括详细的安装指导和故障排除方案。

    常见问题与解决方案


    - 问题1:设备无法启动
    - 解决办法:检查输入电压是否在规定的范围内,确认输入端接线正确。
    - 问题2:输出电压不稳定
    - 解决办法:检查是否有外部干扰,考虑添加滤波电容或重新调整电源模块的位置。

    总结和推荐


    综上所述,RP15-FW系列宽范围输入DC/DC转换器具有高效、稳定、兼容性强等显著优点,非常适合在电信、工业控制等领域使用。如果您正在寻找一款高性能、高可靠性的电源模块,我们强烈推荐这款产品。此外,RECOM公司提供的全面技术支持和优质服务也是您购买后的有力保障。

RP15-2405SFW/P参数

参数
散热方式 -
开关频率 440KHz
输入电压最大值 36V
最大容性负载 -
类型 -
输出电压组数 1
输入电压最小值 9V
特性 Remote On/Off,OCP,OVP,SCP
输出电压 5V
转换效率 86%
输出方式 Fixed
输出电流最大值 3A
输出总功率 -
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RP15-2405SFW/P厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RP15-2405SFW/P数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RP15-2405SFW/P RP15-2405SFW/P数据手册

RP15-2405SFW/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
9+ ¥ 561.9623
90+ ¥ 530.4924
库存: 90
起订量: 9 增量: 0
交货地:
最小起订量为:9
合计: ¥ 5057.66
