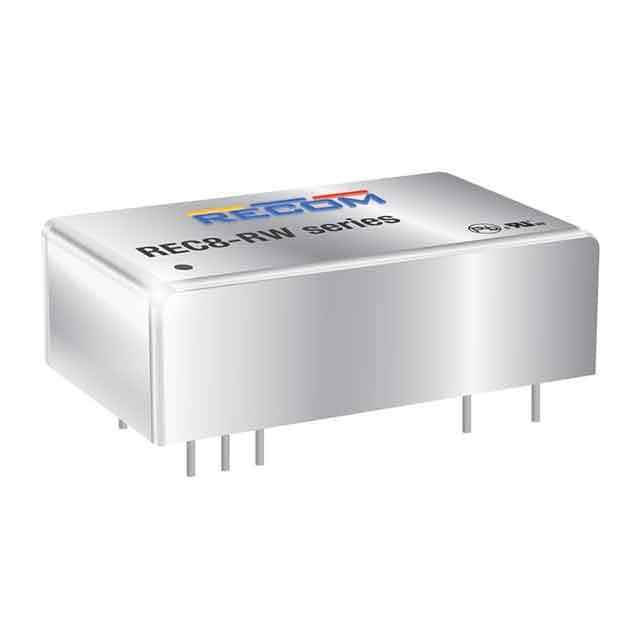

REC8-0512SRW/H2/A/M

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 8W DC/DC-Converter \'ECONOLINE\' DIP24 2kV reg 2:1
供应商型号: SG-REC8-0512SRW/H2/A/M
供应商: 期货订购
标准整包数: 15
RECOM POWER DC-DC模块 REC8-0512SRW/H2/A/M

REC8-0512SRW/H2/A/M概述

    # ECONOLINE DC/DC Converter REC8 系列技术手册

    产品简介


    ECONOLINE DC/DC Converter REC8 系列是一款高效、稳定的电源转换器,提供单路和双路输出选择,适用于工业和医疗领域的高功率需求。此系列采用DIP24封装或SMD表面贴装设计,具备灵活的输入电压范围(2:1 和 4:1选项),以及2kVDC或3kVDC的隔离选项。其内置同步整流电路和远程控制引脚使产品更易于集成于各类系统中。
    该系列转换器广泛应用于电信设备、工业自动化、医疗设备及测量仪器等领域,能够满足高可靠性、高性能的需求。

    技术参数


    | 参数 | 单路输出型号 | 双路输出型号 |
    |
    | 输入电压范围 | 4.5-75VDC(2:1) | 9-75VDC(4:1) |
    | 输出电压范围 | 3.3V、5V、12V、15V | ±5V、±12V、±15V |
    | 输出电流 | 最大1600mA | 最大800mA |
    | 转换效率 | 高达87% | 高达86% |
    | 输出电压精度 | ±1.5%最大值 | ±1.5%最大值 |
    | 线性调整率 | ±0.5%最大值 | ±0.5%最大值(单路),±1.2%最大值(双路) |
    | 负载调整率 | ±0.5%最大值 | ±0.5%最大值(单路),±1.2%最大值(双路) |
    | 输出纹波噪声 | 50mVp-p最大值 | 50mVp-p最大值 |
    | 工作温度范围 | -40°C至+85°C(部分型号可达+71°C) |
    | 存储温度范围 | -55°C至+105°C

    产品特点和优势


    1. 高效能:高达87%的转换效率,减少能源浪费。
    2. 高隔离度:可选2kVDC或3kVDC的隔离电压,确保电气安全。
    3. 灵活性:支持多种输入输出组合,适应各种应用场景。
    4. 短路保护:持续短路保护和自动重启功能,提升系统的可靠性。
    5. 紧凑设计:DIP24或SMD封装,适合空间受限的设计。
    6. 远程控制:可通过远程控制引脚实现ON/OFF控制。
    7. 环境友好:符合RoHS标准,环保且耐用。

    应用案例和使用建议


    应用案例
    1. 工业自动化:用于驱动传感器、控制器等模块。
    2. 医疗设备:如超声设备、监护仪等,需高精度供电。
    3. 通信设备:为无线基站和交换机提供稳定电源。
    使用建议
    - 匹配负载容量:根据输出电流和电容要求选择合适的型号。
    - 散热管理:确保良好的热管理措施,避免过热现象。
    - 远程控制设计:合理规划远程控制引脚,以增强系统的可操作性。

    兼容性和支持


    兼容性:REC8系列与多种电子设备兼容,适合SMD焊接和DIP插接。
    支持:RECOM公司提供全面的技术支持,包括详细的Application Notes文档,帮助用户快速上手和调试。

    常见问题与解决方案


    1. 问题:输出电压不稳定
    解决方案:检查输入电压是否在允许范围内,确认负载是否超出额定值。
    2. 问题:短路后无法恢复
    解决方案:检查短路原因并排除故障,等待自动重启功能生效。
    3. 问题:纹波噪声过大
    解决方案:增加滤波电容,确保输出稳定性。

    总结和推荐


    综合评估:REC8系列DC/DC转换器以其高效的转换效率、高隔离度和出色的稳定性脱颖而出,是工业和医疗领域的理想选择。无论是需要单路还是双路输出,都可轻松应对复杂的应用需求。
    推荐:强烈推荐该系列产品用于对可靠性要求极高的场合。如果您正在寻找一款兼具性能与成本效益的电源转换器,REC8系列无疑是最佳选择。

REC8-0512SRW/H2/A/M参数

参数
输出电压 12V
转换效率 86%
散热方式 -
最大容性负载 -
输入电压最大值 9V
开关频率 -
特性 Remote On/Off,OCP,SCP
输出总功率 8W
输入电压最小值 4.5V
类型 -
输出电压组数 1
输出电流最大值 666mA
输出方式 -
通用封装 DIP
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

REC8-0512SRW/H2/A/M厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC8-0512SRW/H2/A/M数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC8-0512SRW/H2/A/M REC8-0512SRW/H2/A/M数据手册

REC8-0512SRW/H2/A/M封装设计

查看详情并下载
Symbol
Footprint
3D Model
