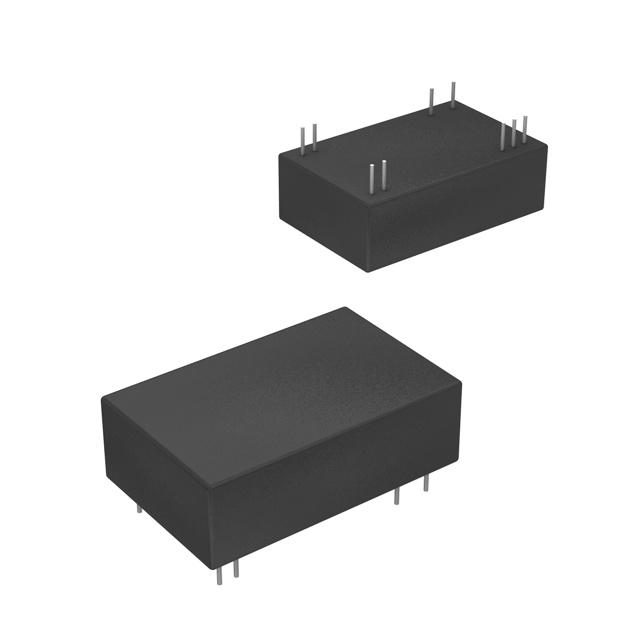

REC6-2424SRW/R10/C

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 6W DC/DC-Converter \'ECONOLINE\' DIP24 10kV reg 2:1
供应商型号: 919-6-2424SRWR10C
供应商: Mouser
标准整包数: 1
RECOM POWER DC-DC模块 REC6-2424SRW/R10/C

REC6-2424SRW/R10/C概述

    ECONOLINE DC/DC Converter: REC6/R

    1. 产品简介


    ECONOLINE DC/DC Converter 的 REC6 系列是一款适用于工业和医疗应用的高性能转换器。其主要功能是提供隔离和稳压的直流输出,能够广泛应用于高可靠性要求的场合,如高压监控电路、主电源电表、IGBT 隔离电源以及其他复杂的工业和医疗设备中。该系列拥有多种输入电压范围选择(2:1 输入范围),具有单端和双端输出版本,提供了两种不同的引脚布局选项。

    2. 技术参数


    | 参数 | 规格 |

    | 输出功率 | 6W |
    | 隔离电压 | 8kVDC 或 10kVDC |
    | 输入电压范围 | 2:1 输入(9-75VDC) |
    | 输出电压精度 | ±2% 最大值 |
    | 线性调节率 | ±0.3% 最大值 |
    | 负载调节率 | ±0.6% 最大值 |
    | 过冲电压(1分钟) | 5V类型:16V最大 |
    12V类型:25V最大 |
    24V类型:50V最大 |
    48V类型:100V最大 |
    | 开关频率(满载时) | 100kHz 至 350kHz |
    | 无负载功耗 | 400mW最大 |
    | 最小负载电流 | 20%满载 |
    | 效率 | 最高达86% |

    3. 产品特点和优势


    REC6 系列具备以下独特的功能和优势:
    - 超高标准隔离能力:提供 8kVDC 或 10kVDC 隔离电压,非常适合需要高度绝缘的应用场合。
    - 行业标准封装:采用 DIP24 封装,适合于大多数工业设备安装。
    - 连续短路保护:具有自动恢复功能,可在短路条件下继续安全运行。
    - 高效率:高达 86% 的转换效率,可显著减少能源损耗。
    - 宽输入电压范围:支持 2:1 输入电压范围,确保广泛的适用性。
    - 低漏电设计:隔离电容为 20pF,使其适用于低漏电需求的应用。

    4. 应用案例和使用建议


    - 高压监控电路:适合用于需要极高隔离度的应用,如电力系统中的高压测量仪器。
    - 医疗设备:符合 EN 60601-1 和 IEC 60601-1 安全认证标准,适用于医疗设备中作为电源。
    - 主电源电表:提供可靠且隔离的电源输出,适用于电力计量设备。
    使用建议:
    - 在选择合适的输入电压范围时,考虑到输入电容负载可能对启动时间的影响。
    - 确保正确的接地和散热,避免过热。
    - 使用控制引脚时,请遵循制造商提供的详细接线图。

    5. 兼容性和支持


    REC6 系列具有良好的兼容性,适用于广泛的电子系统。制造商提供全面的技术支持和售后服务,包括详细的安装指南和技术文档,以确保用户能够正确使用该产品。

    6. 常见问题与解决方案


    - 问题:如何确定最佳的输入电压范围?
    - 解决方案:根据负载特性和输入条件选择合适的电压范围。参阅制造商提供的典型曲线和数据表。

    - 问题:在启动时出现异常现象怎么办?
    - 解决方案:检查启动时的电容负载,并确认是否在允许范围内。如果负载过大,请考虑使用更大容量的电容器。

    - 问题:如何处理短路情况?
    - 解决方案:该系列产品具有连续短路保护功能,在发生短路时会自动重启,确保系统的安全性。

    7. 总结和推荐


    ECONOLINE DC/DC Converter 的 REC6 系列是一款性能优异、可靠性高的转换器,特别适合于医疗、工业及其它需要高隔离度和稳定输出的场合。其出色的技术规格、多种配置选项以及广泛的适用性使其在市场上具有很强的竞争力。如果您需要一个可靠的电源解决方案,REC6 系列将是您的不二之选。

REC6-2424SRW/R10/C参数

参数
输出电流最大值 250mA
输出方式 Fixed
特性 SCP
输出电压 24V
输入电压最小值 24V
输出电压组数 1
转换效率 84%
开关频率 100KHz~350KHz
输出总功率 -
输入电压最大值 36V
类型 -
最大容性负载 -
散热方式 -
通用封装 DIP
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

REC6-2424SRW/R10/C厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC6-2424SRW/R10/C数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC6-2424SRW/R10/C REC6-2424SRW/R10/C数据手册

REC6-2424SRW/R10/C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 58.498 ¥ 494.3081
5+ $ 55.5984 ¥ 469.8065
10+ $ 53.0712 ¥ 448.4516
30+ $ 50.2635 ¥ 424.7266
60+ $ 46.746 ¥ 395.0037
105+ $ 46.2525 ¥ 390.8336
库存: 35
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 494.3
