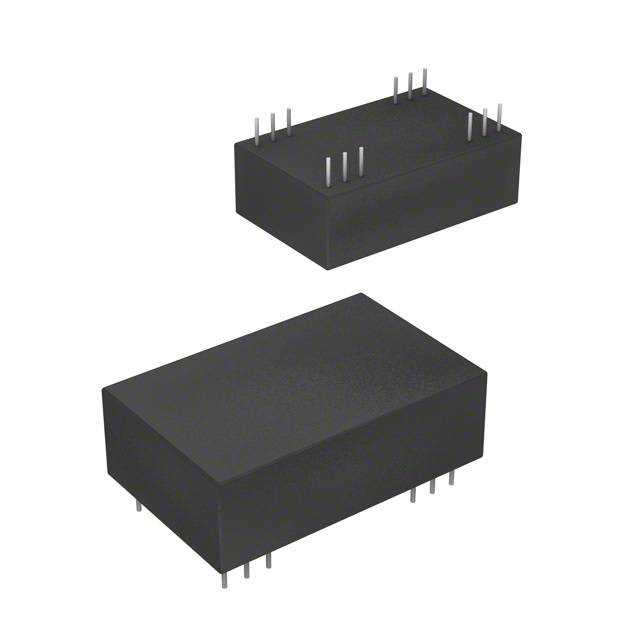

REC3-4812SRWZ/H/B

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 3W DC/DC-Converter \'ECONOLINE\' DIP24 1.6kV reg 4:1
供应商型号: SG-REC3-4812SRWZ/H/B
供应商: 期货订购
标准整包数: 15
RECOM POWER DC-DC模块 REC3-4812SRWZ/H/B

REC3-4812SRWZ/H/B概述


    产品简介


    ECONOLINE DC/DC Converter 是一款适用于多种应用场合的电源转换模块。其采用了工业标准的3W DIP24封装形式,能够提供单路或双路输出。主要功能包括高隔离电压(最高可达6kV)、反馈调节输出电压、短路保护及宽输入范围(2:1和4:1)。该产品在医疗设备和复杂工业系统中有着广泛应用,并已获得EN和UL认证。

    技术参数


    | 参数名称 | 值 |

    | 隔离电压 | 2kV、4kVDC、6kVDC |
    | 输入电压范围 | 2:1: 4.5 - 72VDC;4:1: 9 - 72VDC |
    | 输出电压 | 单路输出:3.3V, 5V, 9V, 12V, 15V;双路输出:±5V, ±12V, ±15V |
    | 输出电流 | 最大900mA |
    | 转换效率 | 最高达86% |
    | 工作温度范围 | -40°C至+85°C |
    | 存储温度范围 | -55°C至+125°C |
    | 认证 | EN 60950-1, UL 60950-1, EN 60601-1 |

    产品特点和优势


    ECONOLINE DC/DC Converter 的主要优势在于其高隔离电压等级,可以满足医疗设备对电气安全性的严格要求。此外,它还具有反馈调节输出、连续短路保护及宽输入范围的特点,确保了产品的稳定性和可靠性。这些特性使其成为高可靠性要求应用的理想选择。

    应用案例和使用建议


    该产品广泛应用于医疗器械、通信设备和工业控制系统中。例如,在医疗监护仪中,它能够为传感器和显示器提供稳定的电源。在使用过程中,建议根据实际负载需求合理配置输出电容,以避免启动时的过压现象。

    兼容性和支持


    ECONOLINE DC/DC Converter 支持三种不同的引脚布局(A、B、C),并提供了DIP24塑料封装和金属封装两种选项。同时,该产品可选配控制引脚(/CTRL),方便远程启停控制。RECOM公司提供了详尽的技术文档和支持服务,有助于客户更好地利用这一产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查负载变化是否过大,适当增加输出电容 |
    | 短路保护激活 | 检查电路是否存在短路情况,排除后重新启动 |
    | 启动时出现过压 | 降低输出电容容量,确保负载稳定后再接入 |

    总结和推荐


    ECONOLINE DC/DC Converter凭借其高隔离电压、广泛的输入电压范围和优良的稳定性,是市场上颇具竞争力的产品之一。无论是对电源稳定性有较高要求的应用,还是需要紧凑设计的设备,这款转换器都能提供可靠的电力解决方案。因此,强烈推荐将ECONOLINE DC/DC Converter用于各种高可靠性要求的应用场景中。

REC3-4812SRWZ/H/B参数

参数
输入电压最小值 48V
散热方式 -
开关频率 -
特性 SCP
输出电流最大值 250mA
输出方式 -
输出总功率 -
类型 -
输出电压组数 1
转换效率 85%
输出电压 12V
输入电压最大值 72V
最大容性负载 -
长*宽*高 32.004mm*20.32mm*10.16mm
通用封装 DIP-24
安装方式 通孔安装
应用等级 商用级
零件状态 在售

REC3-4812SRWZ/H/B厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC3-4812SRWZ/H/B数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC3-4812SRWZ/H/B REC3-4812SRWZ/H/B数据手册
