RB-0515D

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: Recom DCDC转换器, RB系列, 4.5 → 5.5 V 直流输入, ±15V 直流输出, 1W
供应商型号: 1793199
供应商: 海外现货
标准整包数: 1

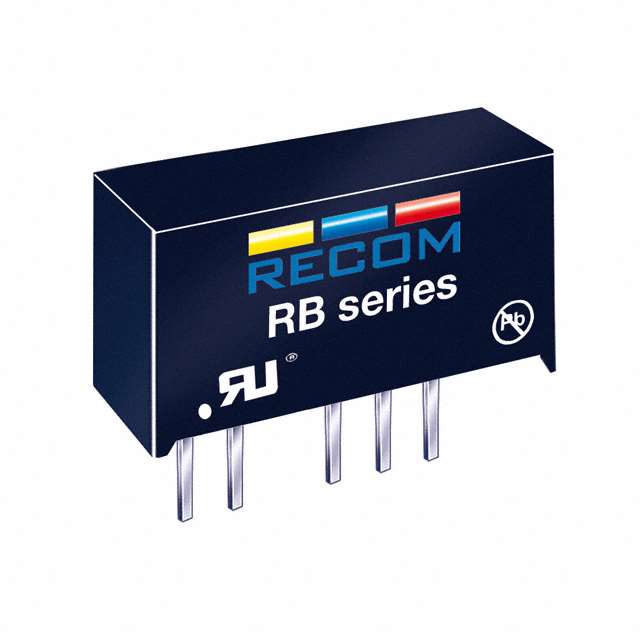

RECOM POWER DC-DC模块 RB-0515D

RB-0515D概述


    产品简介


    RECOM公司的RB系列直流/直流转换器是一款旨在隔离或转换通用电源总线的低功耗(1瓦)电子元件。它适用于广泛的应用场景,如信息通信技术设备、医疗设备等。尽管具有成本效益,该系列产品并未在功能上妥协,提供了从-40°C到+85°C的工作温度范围,以及1 kVDC/1s或2 kVDC/1s的隔离选择。

    技术参数


    基本特征:
    - 输入电压范围:±10%
    - 最小负载:0%
    - 内部工作频率:50 kHz至105 kHz
    - 输出纹波和噪声:单输出<100 mVp-p,双输出<±75 mVp-p
    - 效率:高达85%
    - 工作温度范围:-40°C 至 +85°C
    稳压规格:
    - 输出精度:±5.0%
    - 线性调节率:±1.2% 的1.0% Vin
    - 负载调节率:最大15.0%(3.3V, 5V输出),最大10.0%(9V, 12V, 15V, 24V输出)
    保护机制:
    - 短路保护:1秒或连续
    - 隔离电压:1 kVDC 或 2 kVDC
    - 绝缘电阻:最小10 GΩ
    - 绝缘电容:最小20 pF / 最大75 pF

    产品特点和优势


    RECOM的RB系列转换器因其低功耗、高效率(高达85%)以及广泛的工作温度范围而备受推崇。它们提供可选的短路保护,增强了设备的安全性。这些转换器在输入过流保护和电磁兼容性方面均符合相关标准,如UL60950-1、IEC/EN60950-1和IEC/EN60601-1。这些特性使得RB系列转换器在医疗、工业自动化及信息技术等领域有着广泛的应用前景。

    应用案例和使用建议


    RB系列转换器适用于多种场景,例如医疗监控设备、计算机外围设备和电信基础设施。对于需要稳定电源且对安全性要求高的应用场合,建议采用带短路保护和高隔离电压版本的RB系列转换器。此外,为了满足不同应用的需求,可以选择单输出或双输出版本。通过适当选择合适的滤波组件(如图所示),可以进一步提高转换器的抗电磁干扰能力。

    兼容性和支持


    RB系列转换器可与其他标准电子设备无缝集成,无需额外的适配电路。制造商提供了详尽的技术文档和专业的技术支持服务,确保用户在使用过程中能够获得有效的帮助。同时,针对特定的应用需求,客户可以联系制造商获取定制化的产品建议和支持。

    常见问题与解决方案


    问题1:如何正确选择RB系列转换器?
    解决方案:根据具体应用需求选择合适的输入电压和输出电压版本。例如,如果需要单路正向输出,可以选择RB-xx3.3S或RB-xx05S;如果需要双路反向输出,则选择RB-xx3.3D或RB-xx05D。
    问题2:如何确保长期稳定性?
    解决方案:遵循制造商推荐的使用条件,定期检查并维护系统,特别是在高温或高湿度环境下,要特别注意保持良好的散热和通风。
    问题3:如何处理短路故障?
    解决方案:如果出现短路故障,首先切断电源并检查线路连接。如果带有持续短路保护选项,则允许自动恢复。否则,需要手动重置或更换损坏的转换器。

    总结和推荐


    综上所述,RECOM的RB系列直流/直流转换器以其低成本、高效率、广泛的工作温度范围及强大的保护机制,在多个应用领域表现出色。对于追求高效能和可靠性的项目,我们强烈推荐使用RB系列转换器。

RB-0515D参数

参数
类型 -
输出总功率 1W
输出电流最大值 33mA,33mA
散热方式 -
特性 SCP
输出电压 15V
输入电压最小值 4.5V
转换效率 84%
输出方式 Fixed
开关频率 50KHz~105KHz
输入电压最大值 5.5V
输出电压组数 2
最大容性负载 -
长*宽*高 19.6mm(长度)*6mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RB-0515D厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RB-0515D数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RB-0515D RB-0515D数据手册

RB-0515D封装设计

查看详情并下载
Symbol
Footprint
3D Model
