RTC2-0505SRW

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: Recom DCDC转换器, RTC2系列, 4.5→ 9 V 直流输入, 5V 直流输出, 2W
供应商型号: SCE-RTC2-0505SRW
供应商: 海外现货
标准整包数: 1

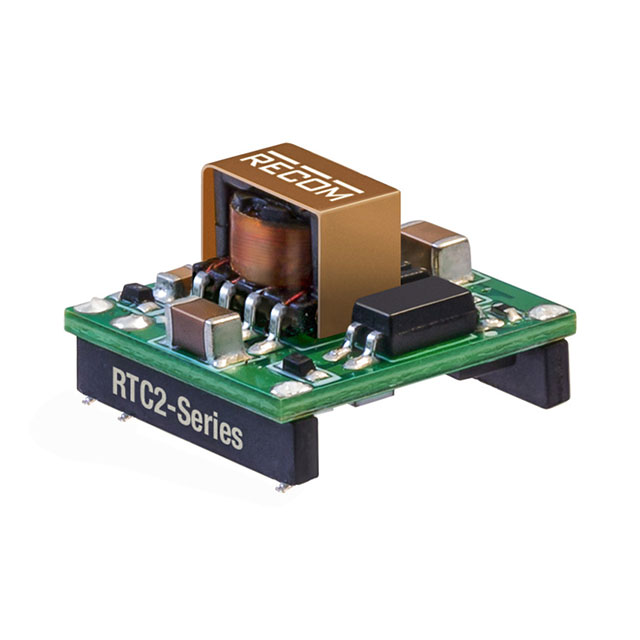

RECOM POWER DC-DC模块 RTC2-0505SRW

RTC2-0505SRW概述

    电子元器件产品技术手册

    产品简介


    RTC2系列是RECOM公司生产的紧凑型SMD(表面贴装器件)隔离DC/DC转换器,额定功率为2W。该系列产品提供两种输入电压范围:5V(4.5-9V)和24V(18-36V),均提供单路5V输出,适用于多种电力转换和分配场合。其主要特点包括宽输入电压范围、高效率、短路保护及严格的温度适应性。

    技术参数


    - 输入电压范围:5V(4.5-9V);24V(18-36V)
    - 输出电压:5V
    - 额定功率:2W
    - 效率:最高可达80%
    - 工作温度范围:-40°C至+100°C(全负载下可工作至+85°C)
    - 隔离电压:3kVDC/1秒(1kVAC/1分钟)
    - 输出纹波噪声:小于50mVp-p(带宽20MHz)
    - 启动时间:典型值500μs
    - 上升时间:典型值450μs
    - 最小负载:无要求
    - 认证标准:IEC/EN62368-1, RoHS-2011/65/EU+AM2 (10/10)

    产品特点和优势


    1. 宽输入电压范围:确保在不同电压条件下稳定工作。
    2. 高效率:在各种负载条件下,效率高达80%,有效降低能量损耗。
    3. 紧凑设计:采用SMD封装,尺寸仅为14.99 x 14.22 x 9.6mm,适合空间受限的应用场合。
    4. 短路保护:内置连续短路保护机制,可在故障情况下自动恢复。
    5. 严格的温度适应性:能在极端温度环境下稳定工作,适用范围广。
    6. 严格的隔离性能:通过3kVDC的隔离测试,确保电气安全。
    7. EMC合规性:可通过简单外部LC滤波器达到Class B电磁兼容标准。

    应用案例和使用建议


    应用案例:
    - 通信设备:如路由器、交换机等需要稳定的直流电源供应。
    - 工业控制:适用于工业自动化设备,需具备良好抗干扰能力。
    - 医疗设备:如便携式医疗设备,要求低噪声和高可靠性。
    使用建议:
    - 散热管理:尽管具有良好的温度适应性,但在高温环境下仍需考虑散热措施,避免过热导致的性能下降。
    - 电路布局:合理规划电路布局,特别是控制信号和电源线的布线,以减少电磁干扰。
    - 外部滤波器:根据EMC要求,在输出端添加合适的外部滤波器(如LC滤波器),以满足Class B EMC标准。

    兼容性和支持


    RTC2系列产品与其他标准的电子元件兼容性良好,适用于广泛的应用场景。RECOM公司提供全面的技术支持和售后服务,确保客户能够顺利集成和使用该产品。若需进一步咨询或技术支持,请联系RECOM的客户服务部门。

    常见问题与解决方案


    1. 启动时出现异常:
    - 原因:启动电流过高导致系统不稳定。
    - 解决办法:检查电路中的电容是否正确配置,必要时增加启动电容以减小启动电流。
    2. 纹波过大:
    - 原因:输出滤波不足。
    - 解决办法:在输出端添加合适容量的电容,以减小输出纹波。
    3. 过热保护:
    - 原因:环境温度过高或散热不良。
    - 解决办法:改善散热条件,如增加散热片或使用风扇辅助散热。

    总结和推荐


    综上所述,RTC2系列DC/DC转换器凭借其高效能、宽输入范围、短路保护和严格的工作温度范围,适用于各种复杂环境下的应用。其小巧紧凑的设计使其成为众多设备的理想选择。我们强烈推荐此产品用于任何需要高可靠性和高效能电源供应的场合。如果您对产品有任何疑问或需要更多支持,请随时联系RECOM公司获取帮助。

RTC2-0505SRW参数

参数
散热方式 -
输出方式 -
类型 -
最大容性负载 -
输出电压组数 1
转换效率 76%
特性 Remote On/Off,SCP
输出电压 5V
输入电压最小值 4.5V~9V(DC)
输出电流最大值 400mA
输出总功率 -
输入电压最大值 9V
开关频率 -
长*宽*高 14.99mm*14.22mm*9.6mm
通用封装 SMD-5P
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

RTC2-0505SRW厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RTC2-0505SRW数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RTC2-0505SRW RTC2-0505SRW数据手册

RTC2-0505SRW封装设计

查看详情并下载
Symbol
Footprint
3D Model
