RP08-11012DAW

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 8W DC/DC-Converter \'POWERLINE\' DIP24 1.6kV reg 4:1
供应商型号: N-RP08-11012DAW
供应商: 云汉优选
标准整包数: 1

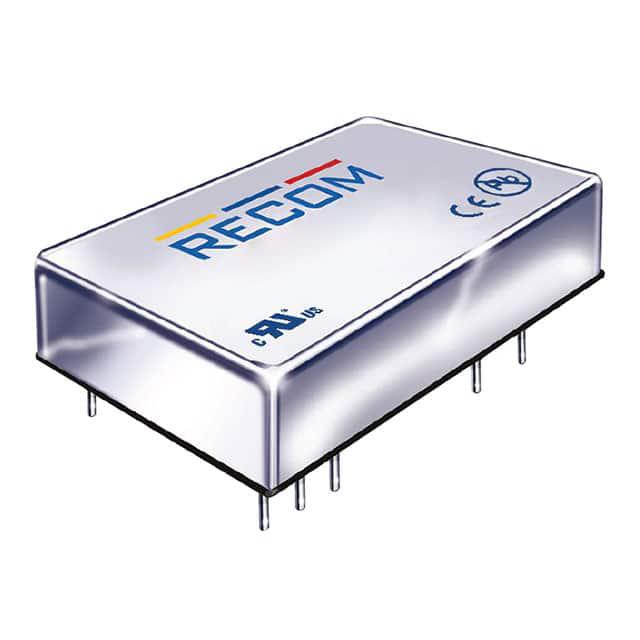

RECOM POWER DC-DC模块 RP08-11012DAW

RP08-11012DAW概述

    RP08-AW 系列 DC/DC 转换器技术手册

    产品简介


    RP08-AW系列宽范围输入DC/DC转换器是一款通过UL60950-1和cUL 60950-1认证的产品,适用于电信和工业应用。特别设计用于铁路应用的24V和110VDC输入版本,可以提供单输出和双输出选项。该转换器符合军事标准,在热冲击和振动环境下具有良好的耐受性。

    技术参数


    - 输入电压范围:9-160VDC(根据型号不同而异)
    - 输出电压范围:3.3V至15V
    - 效率:最高可达88%
    - 隔离电压:1.6kVDC(持续1分钟)
    - 输入浪涌电压:100ms最大值
    - 温度范围:-40°C至+105°C
    - 启动时间:450ms
    - 工作频率范围:270kHz至330kHz
    - 输出精度:±1.0%

    产品特点和优势


    1. 宽输入电压范围:4:1宽范围输入电压使其适用于多种应用场景。
    2. 高效率:最高效率可达88%,提高了能量利用率。
    3. 保护输出:具备短路保护、过电压保护和过载保护等功能,确保稳定可靠运行。
    4. 高耐温性:-40°C至+105°C的工作温度范围,适合极端环境。
    5. 军用标准:符合MIL-STD-810F标准,耐受热冲击和振动,适用于严苛环境。

    应用案例和使用建议


    - 铁路应用:由于其高耐温性和宽输入电压范围,RP08-AW特别适合应用于铁路系统。
    - 通信设备:适用于各种通信基础设施,如基站、交换机等。
    - 工业控制:适用于工业自动化控制系统,保证设备的稳定供电。
    使用建议:
    - 在选择具体型号时,需考虑实际输入电压范围和所需的输出电压。
    - 配置外部滤波电容(建议采用Nippon Chemi-Con KY系列),以满足电磁兼容性要求。

    兼容性和支持


    - 兼容性:可与多种电子元器件和设备兼容。
    - 厂商支持:RECOM公司提供了详细的技术文档和支持服务,包括详细的降额图和EMC过滤建议。

    常见问题与解决方案


    - 问题1:启动时间过长。
    - 解决方案:检查输入电压是否在规定范围内,确认电路连接无误。
    - 问题2:输出电压不稳定。
    - 解决方案:检查负载是否符合规定范围,调整外部滤波电容。

    总结和推荐


    RP08-AW系列DC/DC转换器凭借其宽输入电压范围、高效率和优良的环境适应性,在电信、工业和铁路应用中表现出色。该产品不仅能够提供稳定的电源输出,还具有多种保护功能,确保长期可靠运行。鉴于其出色的表现和广泛应用前景,强烈推荐使用此产品。
    以上内容基于提供的技术手册进行了全面整理和归纳,旨在为用户提供详尽的产品介绍和技术参考。

RP08-11012DAW参数

参数
类型 -
特性 Remote On/Off,SCP,UVLO
转换效率 85%
输出总功率 8W
输出电流最大值 333mA,333mA
散热方式 -
输出电压组数 2
输入电压最小值 43V
开关频率 330KHz
最大容性负载 -
输入电压最大值 160V
输出电压 12V
输出方式 Fixed
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RP08-11012DAW厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RP08-11012DAW数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RP08-11012DAW RP08-11012DAW数据手册

RP08-11012DAW封装设计

查看详情并下载
Symbol
Footprint
3D Model
