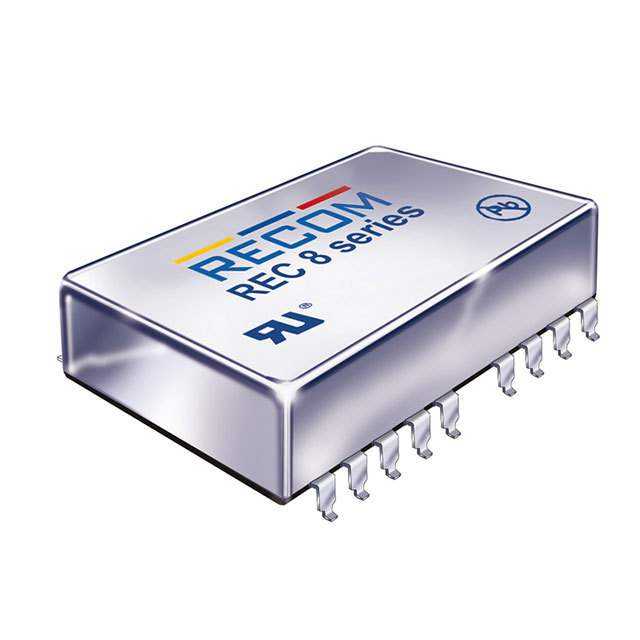

REC8-4812DRWZ/H2/A/M/SMD

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 8W DC/DC-Converter \'ECONOLINE\' SMD 2kV reg 4:1
供应商型号: SG-REC8-4812DRWZ/H2/A/M/SMD
供应商: 期货订购
标准整包数: 15
RECOM POWER DC-DC模块 REC8-4812DRWZ/H2/A/M/SMD

REC8-4812DRWZ/H2/A/M/SMD概述

    ECONOLINE DC/DC Converter REC8 技术手册

    产品简介


    ECONOLINE 系列的 REC8 是一款高功率密度的直流-直流转换器,适用于工业和医疗应用。它提供单路和双路调节输出,封装形式包括DIP24和SMD两种。该产品具有高效率(高达87%)、短路保护和远程控制等功能,适用于各种电源需求较高的场合。

    技术参数


    - 输入电压范围:2:1版本为4.5-9V、9-18V、18-36V、36-75V;4:1版本为9-36V、18-75V。
    - 输出电压:3.3V、5V、12V、15V、±5V、±12V、±15V。
    - 最大输出电流:可达1600mA(单路),±800mA(双路)。
    - 效率:最高可达87%。
    - 隔离电压:2kVDC或3kVDC可选。
    - 启动时间:300ms典型值。
    - 工作频率:330kHz典型值。
    - 温度范围:2:1版本-40°C至+71°C,4:1版本-40°C至+85°C(自由空气对流)。
    - 认证:EN 60950-1、UL 60950-1、EN 60601-1 认证。

    产品特点和优势


    - 高效率:高达87%,适合于需要高效能转换的应用场景。
    - 隔离电压选项:提供2kVDC和3kVDC隔离电压选项,适用于不同安全等级的需求。
    - 远程控制功能:通过远程控制引脚实现开关控制。
    - 耐高温性能:在宽广的工作温度范围内稳定运行。
    - 符合标准:符合多项国际安全和电磁兼容性标准。

    应用案例和使用建议


    - 工业自动化设备:用于各种自动化控制系统,如PLC、传感器等,能够提供稳定的电源供应。
    - 医疗设备:满足医疗设备的电源需求,确保系统稳定可靠。
    - 使用建议:对于大电容负载应用,可以选择带有“SMD”后缀的产品以提高耐久性和稳定性。对于需要高精度输出的应用,建议选择输出电压精度更高的型号。

    兼容性和支持


    - 兼容性:该产品可与多种电路设计兼容,便于集成到不同的电子产品中。
    - 技术支持:厂商提供详细的技术文档和支持服务,包括应用指南和常见问题解答,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:产品无法正常启动。
    - 解决方法:检查输入电压是否在规定范围内,确认是否有足够的启动电容。
    - 问题:输出电压不稳定。
    - 解决方法:确认负载是否在规定范围内,检查是否连接正确,必要时更换更稳定的大电容。
    - 问题:效率低。
    - 解决方法:确认输入电压是否过低或过高,调整至推荐的工作电压范围内。

    总结和推荐


    综上所述,ECONOLINE DC/DC Converter REC8 是一款性能优越、适应性广的直流-直流转换器。它的高效率、宽泛的工作温度范围和多重安全保护措施使其成为工业和医疗领域的理想选择。对于需要高性能电源转换的应用场景,我们强烈推荐使用这款产品。

REC8-4812DRWZ/H2/A/M/SMD参数

参数
输入电压最小值 -
输出总功率 -
输出电流最大值 333mA,333mA
开关频率 -
类型 -
输入电压最大值 75V
散热方式 -
转换效率 85%
输出电压 12V
输出方式 -
最大容性负载 -
特性 Remote On/Off,OCP,SCP
输出电压组数 2
长*宽*高 32.004mm*20.32mm*10.16mm
安装方式 贴片安装
应用等级 医疗级,商用级
零件状态 在售

REC8-4812DRWZ/H2/A/M/SMD厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC8-4812DRWZ/H2/A/M/SMD数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC8-4812DRWZ/H2/A/M/SMD REC8-4812DRWZ/H2/A/M/SMD数据手册

REC8-4812DRWZ/H2/A/M/SMD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ ¥ 319.3023
150+ ¥ 301.4214
库存: 150
起订量: 15 增量: 0
交货地:
最小起订量为:15
合计: ¥ 4789.53
直接购买
加入购物车
