RP20-2415DFR/XC-HC

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 20W DC/DC-Converter \'POWERLINE\' 2\"x1\" 2.25kV reg 4:1
供应商型号: SG-RP20-2415DFR/XC-HC
供应商: 期货订购
标准整包数: 20

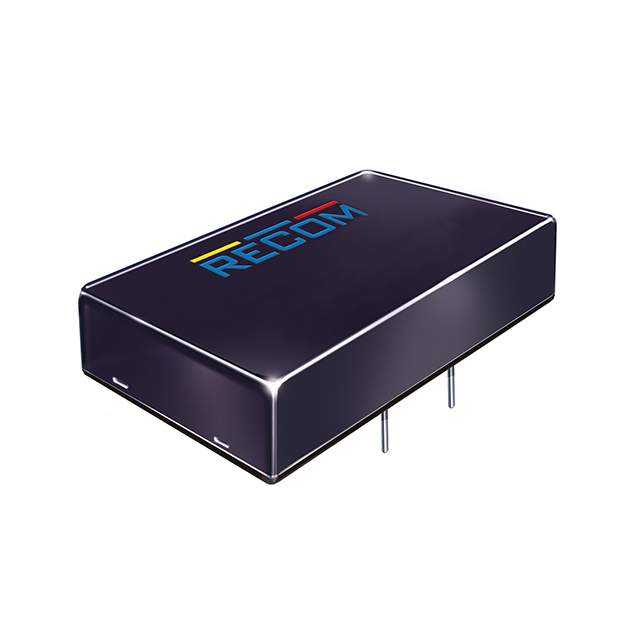

RECOM POWER DC-DC模块 RP20-2415DFR/XC-HC

RP20-2415DFR/XC-HC概述

    RP20-FR系列宽范围输入DC/DC转换器技术手册解析

    1. 产品简介


    产品类型:本产品为RP20-FR系列宽范围输入DC/DC转换器,专为电信和工业应用设计。其中,110VDC输入版本尤其适用于铁路应用。
    主要功能:该系列产品采用2.25kVDC隔离,能将直流电压转换为指定输出电压,效率高达89%,并提供六面连续屏蔽保护。该系列转换器符合多项安全认证标准,包括UL60950、EN50155、CSA C22.2 No. 601.1等。
    应用领域:广泛应用于电信、工业控制和铁路系统等领域,是理想的电源转换解决方案。

    2. 技术参数


    | 参数 | 值 |

    | 输入电压范围 | 9-36VDC (单输入型)
    18-75VDC (双输入型)
    43-160VDC (单输入型) |
    | 输出电压范围 | 3.3V、5V、12V、15V |
    | 最大输出电流 | 单输入型:4500mA
    双输入型:833mA/±833mA(12V)
    双输入型:667mA/±667mA(15V) |
    | 效率 | 高达89% |
    | 隔离电压 | 2.25kVDC |
    | 线性调节率 | 单输入型:<±0.2%
    双输入型:<±0.5% |
    | 负载调节率 | 单输入型:<±0.2%
    双输入型:<±1.0% |
    | 跨导调节率 | ±5% |

    3. 产品特点和优势


    - 宽范围输入:9-160VDC的输入电压范围,使得该系列转换器可以适应各种不同的电压需求。
    - 高效率:高达89%的效率意味着较低的能量损耗和较高的能效比。
    - 隔离性能:2.25kVDC的隔离能力确保了高安全性,特别适用于需要较高绝缘等级的应用场合。
    - 环境适应性强:能够在-40°C到+101°C的宽温范围内正常工作,且具有良好的抗振动和冲击性能。
    - 合规性认证:符合多项国际安全和电磁兼容标准,如EN50155、UL60950等。

    4. 应用案例和使用建议


    应用案例:由于其宽泛的输入电压范围和高可靠性,RP20-FR系列广泛应用于电信网络设备、工业控制系统、铁路信号系统等场景。例如,在铁路信号系统中,该系列转换器能够稳定地为关键部件供电,确保系统的可靠运行。
    使用建议:为了进一步提高系统的稳定性,建议根据具体应用环境选择合适的型号和配置,例如考虑安装散热片来提升热管理效果;此外,在设计电路时应注意合理布局,减少外部噪声干扰。

    5. 兼容性和支持


    - 兼容性:RP20-FR系列与多种不同类型的电子元器件兼容,可轻松集成到现有的系统架构中。
    - 支持服务:RECOM公司提供详尽的技术文档和专业售后服务,包括但不限于应用指导、故障排查和技术咨询等服务。

    6. 常见问题与解决方案


    - 问题1:启动时间较长。
    - 解决方案:检查输入电压是否在规定范围内,确认所有连接正确无误后重启设备。
    - 问题2:负载调节率不稳定。
    - 解决方案:核实负载变化情况,并适当调整输出电容以优化负载响应速度。
    - 问题3:远程开关功能异常。
    - 解决方案:检查控制线路连接是否完好,必要时更换损坏的控制线缆。

    7. 总结和推荐


    综上所述,RP20-FR系列DC/DC转换器凭借其宽范围输入、高效能输出及优良的隔离性能,在众多行业中展现出强大的竞争力。无论是从技术指标还是实际应用表现来看,该系列产品都是值得信赖的选择。鉴于其卓越的品质和全面的支持服务,我们强烈推荐RP20-FR系列作为各类电信、工业及铁路项目的理想电源解决方案。

RP20-2415DFR/XC-HC参数

参数
最大容性负载 -
散热方式 -
输入电压最大值 36V
转换效率 89%
输出方式 -
特性 OCP,OVP,SCP,UVLO
输出电流最大值 667mA,667mA
类型 -
输出总功率 -
输出电压 15V
输入电压最小值 -
输出电压组数 2
开关频率 -
长*宽*高 56.8mm*25.4mm*16.8mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

RP20-2415DFR/XC-HC厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RP20-2415DFR/XC-HC数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RP20-2415DFR/XC-HC RP20-2415DFR/XC-HC数据手册

RP20-2415DFR/XC-HC封装设计

查看详情并下载
Symbol
Footprint
3D Model
