首页  >  产品百科  >  R0.25S-3.305/E

R0.25S-3.305/E

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 0.25W DC/DC-Converter \'ECONOLINE\' SMD 1kV unreg
供应商型号: N-R0.25S-3.305/E
供应商: 云汉优选
标准整包数: 1

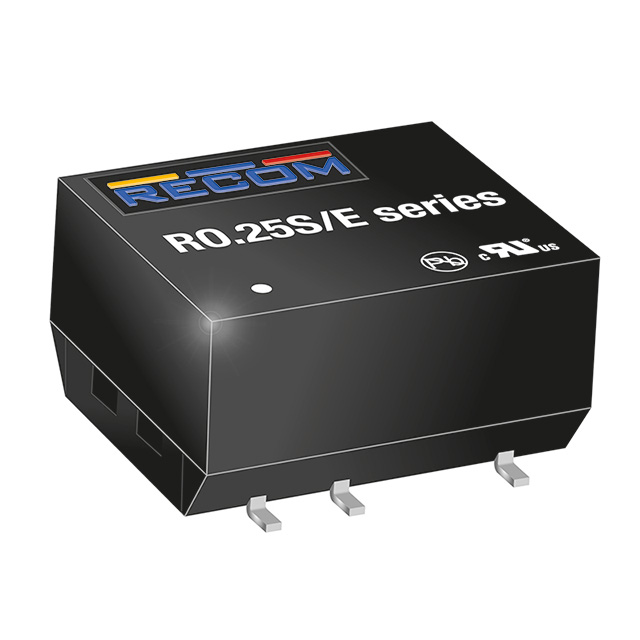

RECOM POWER DC-DC模块 R0.25S-3.305/E

R0.25S-3.305/E概述

    ECONOLINE DC/DC Converter R0.25S/E 技术手册

    产品简介


    ECONOLINE系列的R0.25S/E是专为满足高效率、低功耗和宽温度范围需求设计的小型表面贴装(SMD)隔离式直流-直流转换器。主要应用于电池供电系统、高效能设计及高温环境下。该系列产品包括多个电压输入和输出选项,能够灵活适应不同的应用需求。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | ±10%最大 |
    | 输出电压精度 | 100%负载/标称输入电压:-2%典型值/±5%最大值 |
    | 线路调节率 | 低线至高线@最大负载:1.2%典型值 |
    | 负载调节率 | 10%到100%负载:4%典型值/10%最大值 |
    | 波纹和噪声 | 20MHz带宽:50mVp-p典型值/100mVp-p最大值 |
    | 效率 | 100%负载:70%最小值 |
    | 工作温度范围 | -40°C 至 +100°C |
    | 存储温度范围 | -55°C 至 +125°C |
    | 隔离测试电压 | 1秒测试:1000VDC;额定1分钟:500VAC/60Hz |
    | 隔离电容 | 最大75PF |
    | 绝缘电阻 | Viso = 500V:最小10GΩ |
    | 湿度 | 最大95% |
    | 操作频率 | 标称输入电压:20kHz最小/70kHz最大 |
    | 短路保护 | 1秒 |

    产品特点和优势


    - 高效率:最高可达77%,特别适用于需要低能耗的应用场景。
    - 宽温度范围:从-40°C到+100°C的工作温度,适合极端环境。
    - 高可靠性:通过EN/UL60950-1认证,具备长寿命。
    - 多种选择:不同输入输出电压组合可供选择,且可通过添加特定后缀获得不同功能。
    - 安全保护:内置短路保护功能,避免因过载而损坏设备。

    应用案例和使用建议


    R0.25S/E DC/DC转换器广泛应用于电池供电设备、高性能电子产品以及需在高温环境中运行的系统中。例如,在工业自动化控制系统中,可以将其用于电源管理,确保系统稳定运行。使用时建议注意其最大电容负载限制,以避免启动时对转换器造成损害。

    兼容性和支持


    该转换器具有良好的兼容性,可与大多数标准电路板兼容。RECOM公司提供了详细的应用指南和技术支持,用户可以通过官方网站获取相关信息。

    常见问题与解决方案


    1. 问:启动时最大电容负载是多少?
    - 答:最大电容负载由具体型号决定,确保不超过其允许的电容负载以避免损坏。

    2. 问:在多高温环境下如何保证效率?
    - 答:在高温环境下使用时,应特别关注散热设计,确保良好的通风和热管理。

    总结和推荐


    总体来看,ECONOLINE R0.25S/E系列DC/DC转换器凭借其高效率、宽温度范围和良好的安全性,在众多应用场景中表现出色。它是一款值得推荐的产品,特别是在需要高效能、宽温区工作的环境中。如果您的项目需要一个可靠的电源转换解决方案,这款产品将是一个理想的选择。

R0.25S-3.305/E参数

参数
转换效率 75%
输入电压最大值 3.63V
输出方式 Fixed
输出电压组数 1
散热方式 -
最大容性负载 -
开关频率 90KHz
输出电压 5V
输出电流最大值 50mA
输出总功率 -
输入电压最小值 3.3V
类型 -
特性 SCP
长*宽*高 12.75mm*11mm*7mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装,管装

R0.25S-3.305/E厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R0.25S-3.305/E数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R0.25S-3.305/E R0.25S-3.305/E数据手册

R0.25S-3.305/E封装设计

查看详情并下载
Symbol
Footprint
3D Model
