首页  >  产品百科  >  REC3-2415SRWZ/H4/A/X2

REC3-2415SRWZ/H4/A/X2

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 3W DC/DC-Converter \'ECONOLINE\' DIP24 4kV reg 4:1
供应商型号: SG-REC3-2415SRWZ/H4/A/X2
供应商: 期货订购
标准整包数: 15

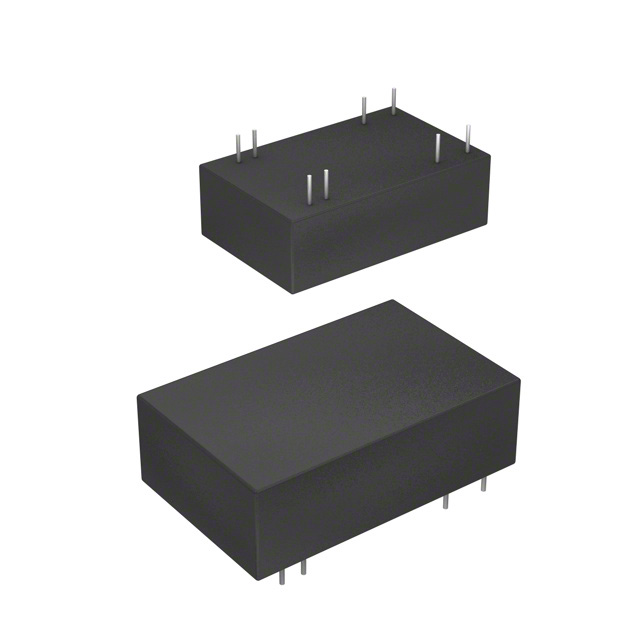

RECOM POWER DC-DC模块 REC3-2415SRWZ/H4/A/X2

REC3-2415SRWZ/H4/A/X2概述

    ECONOLINE DC/DC Converter REC3-SDRW(Z) 技术手册

    产品简介


    ECONOLINE 是一款高效、可靠的直流-直流转换器系列,适用于工业标准和医疗应用。其型号 REC3-SDRW(Z) 采用了紧凑的 DIP24 封装,提供单输出和双输出版本,可满足多种电源需求。该产品具有隔离电压高达 6kVDC 的特点,使其特别适合医疗设备和其他精密工业设备的电源转换。

    技术参数


    - 输入电压范围:2:1 输入(4.5-9VDC, 9-18VDC, 18-36VDC, 36-72VDC);4:1 输入(9-36VDC, 18-72VDC)
    - 输出电压:3.3V、5V、9V、12V、15V(单输出),±5V、±12V、±15V(双输出)
    - 最大输出电流:单输出时最高可达 900mA(3.3V、5V)、330mA(9V)、250mA(12V)、200mA(15V);双输出时最高可达 300mA(±5V)、125mA(±12V)、100mA(±15V)
    - 效率:最高可达 86%
    - 隔离电压:H2 系列(2kVDC)、H4 系列(4kVDC)、H6 系列(6kVDC)
    - 保护特性:短路保护,连续自动重启
    - 环境温度范围:单输出:-40°C 到 +80°C(5V 输入时);其他:-40°C 到 +85°C
    - 存储温度范围:-55°C 到 +125°C
    - 相对湿度:95% RH

    产品特点和优势


    1. 高隔离电压:提供 2kVDC、4kVDC 和 6kVDC 隔离选项,特别适合医疗应用和高要求的工业设备。
    2. 宽输入电压范围:2:1 和 4:1 输入范围,支持多种供电方案。
    3. 高效率:最高效率达 86%,确保系统能耗最小化。
    4. 灵活的输出选项:提供单输出和双输出版本,满足不同应用需求。
    5. 认证齐全:通过 EN60950-1、UL60950-1 和 IEC/EN60601-1 认证,符合国际标准。
    6. 坚固耐用:采用非导电塑料或金属外壳,提供卓越的耐久性和可靠性。

    应用案例和使用建议


    REC3-SDRW(Z) 可广泛应用于医疗设备、通信设备、工业自动化设备等领域。例如,在医疗设备中,它可以作为精密仪器的稳定电源供应。对于某些需要大容性负载的应用,可以使用内置的控制引脚来实现远程开关控制,以应对瞬时高电流的需求。
    使用建议:
    1. 散热设计:确保良好的散热设计,特别是当满载运行时,以避免过热。
    2. 控制引脚使用:对于需要大容性负载的应用,可以考虑使用控制引脚进行远程开关控制。
    3. 负载匹配:建议保持至少 10% 的输出负载,以确保最佳性能。

    兼容性和支持


    - 兼容性:支持标准 DIP24 和 SMD 封装,易于集成到现有电路板设计中。
    - 支持服务:RECOM 提供全面的技术支持和售后服务,包括详尽的应用指南和故障排除文档。

    常见问题与解决方案


    1. 问题:产品启动困难。
    解决方案:检查输入电压是否在规定范围内,确保负载不小于 10%。
    2. 问题:输出电压不稳定。
    解决方案:确认负载变化是否在规格范围内,检查是否有干扰源影响输出稳定性。
    3. 问题:产品过热。
    解决方案:改善散热设计,确保有足够的通风空间。

    总结和推荐


    REC3-SDRW(Z) 是一款性能卓越、应用广泛的直流-直流转换器,特别适合于需要高隔离电压和高效率的工业和医疗应用。其优良的设计、严格的品质控制以及丰富的认证,使其成为可靠且高性能的电源解决方案。推荐给需要高可靠性和高精度电源转换的工程师和设计师。

REC3-2415SRWZ/H4/A/X2参数

参数
输入电压最大值 36V
输出电压组数 1
类型 -
输出电压 15V
转换效率 85%
输出电流最大值 200mA
输出总功率 -
特性 SCP
开关频率 -
输入电压最小值 -
输出方式 -
最大容性负载 -
散热方式 -
长*宽*高 32.004mm*20.32mm*10.16mm
通用封装 DIP-24
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

REC3-2415SRWZ/H4/A/X2厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC3-2415SRWZ/H4/A/X2数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC3-2415SRWZ/H4/A/X2 REC3-2415SRWZ/H4/A/X2数据手册

REC3-2415SRWZ/H4/A/X2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ ¥ 195.7686
150+ ¥ 184.8055
库存: 150
起订量: 15 增量: 0
交货地:
最小起订量为:15
合计: ¥ 2936.52
