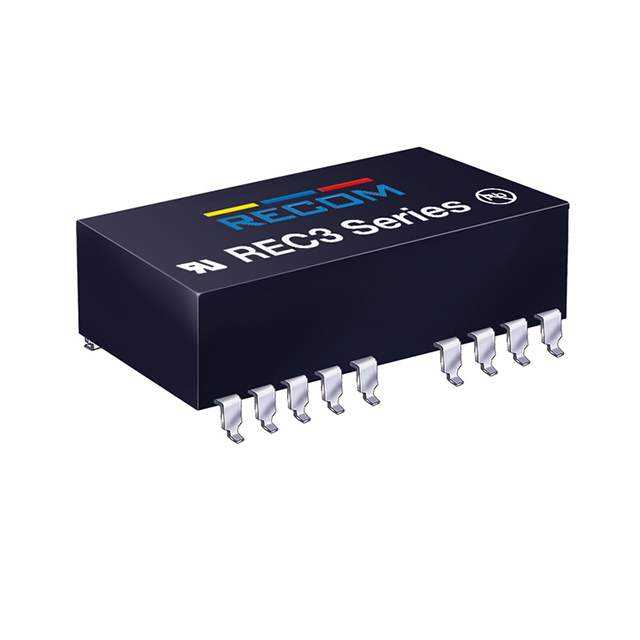

REC3-0505SR/H1/SMD

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 3W DC/DC-Converter \'ECONOLINE\' SMD 1kV reg
供应商型号: SG-REC3-0505SR/H1/SMD
供应商: 期货订购
标准整包数: 15
RECOM POWER DC-DC模块 REC3-0505SR/H1/SMD

REC3-0505SR/H1/SMD概述

    ECONOLINE DC/DC Converter REC3-SDR Technical Overview

    产品简介


    ECONOLINE DC/DC Converter 系列,尤其是型号 REC3-SDR,是一款低功耗的3W转换器,采用DIP24封装。这些转换器主要用于需要电源隔离的应用场景,如工业控制、通信设备和自动化系统。通过内部线性调节器提供稳定的输出电压,REC3-SDR 转换器具备低成本、高效率的特点,适用于多种工业应用。

    技术参数


    - 输入电压范围:5V(4.5V - 5.75V),12V(10.2V - 13.8V),24V(20.4V - 27.6V)
    - 输出电压精度:±3%
    - 输出纹波和噪声:≤100mVp-p(20MHz带宽)
    - 工作效率:≥65%(满载时)
    - 无负载功率消耗:≤300mW
    - 隔离电压:1000VDC(测试1秒);额定值为500VAC/60Hz
    - 短路保护:连续
    - 工作温度范围:-40°C 至 +80°C(自然对流)

    产品特点和优势


    - 成本效益高:采用内部SMD设计,具有低功耗和高效率的优点,适合作为经济型解决方案。
    - 高可靠性:3年保修期及EN-60950-1认证确保了产品的长期稳定性和可靠性。
    - 多功能输出:支持单端和双端输出,提供不同的输出电压组合以满足不同需求。
    - 环境适应性强:能够在广泛的环境温度范围内运行,适合各种恶劣环境。

    应用案例和使用建议


    - 应用场景:REC3-SDR 转换器广泛应用于工业自动化控制系统、电信设备及各类传感器网络。它能够有效隔离电源并提供稳定的输出电压,适合用于具有大电容负载的应用场合。
    - 使用建议:在使用时应注意不要让输出端长时间处于空载状态,以避免不满足所有规格要求。对于启动时可能存在的大电流冲击,应确保适当的输出电容和最小负载需求。

    兼容性和支持


    - 兼容性:REC3-SDR 转换器与市场上多数标准DIP24插槽兼容,便于安装和替换。
    - 支持和服务:RECOM 提供全面的技术支持和保修服务,包括MTBF计算和应用笔记文档,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - Q: 输出电压不稳?
    - A: 检查输入电压是否在规定范围内,确认连接良好且电容符合最小负载要求。
    - Q: 无法启动?
    - A: 确认输出电容值不超过最大容许值,并检查是否有短路情况。
    - Q: 工作温度过高?
    - A: 验证散热措施是否足够,调整工作环境温度或增加散热装置。

    总结和推荐


    综上所述,ECONOLINE DC/DC Converter REC3-SDR 转换器以其高性价比、稳定的性能以及广泛的适用性,在众多工业应用场景中表现出色。虽然其使用过程中需要注意一些细节,但总体而言,它是一款值得推荐的产品,尤其适合那些对成本敏感但又追求可靠性的应用场景。

REC3-0505SR/H1/SMD参数

参数
输入电压最大值 5.75V
输入电压最小值 -
特性 SCP
散热方式 -
类型 -
输出电流最大值 600mA
输出总功率 -
输出电压 5V
输出方式 -
开关频率 -
转换效率 65%
最大容性负载 -
输出电压组数 1
长*宽*高 32.004mm*20.32mm*10.16mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

REC3-0505SR/H1/SMD厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC3-0505SR/H1/SMD数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC3-0505SR/H1/SMD REC3-0505SR/H1/SMD数据手册

REC3-0505SR/H1/SMD封装设计

查看详情并下载
Symbol
Footprint
3D Model
