R1Z-3.33.3-R

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SMD 1kV reg
供应商型号: 1486-R1Z-3.33.3-R-CHP
供应商: Digi-Key
标准整包数: 250

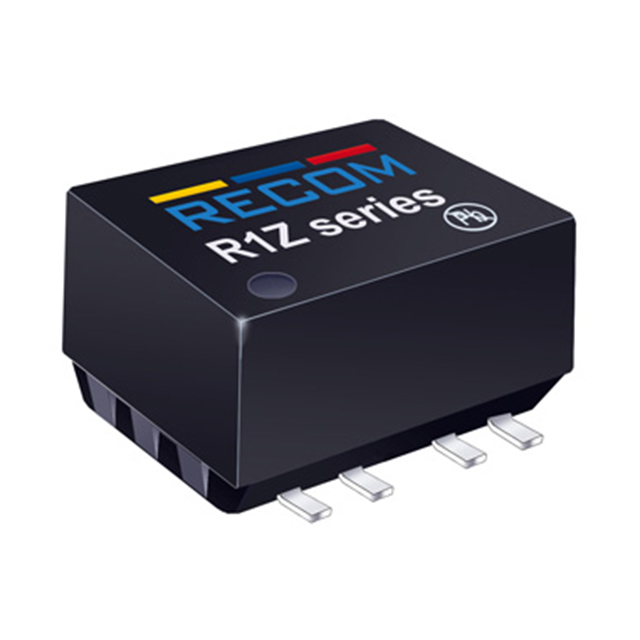

RECOM POWER DC-DC模块 R1Z-3.33.3-R

R1Z-3.33.3-R概述


    产品简介


    ECONOLINE R1Z系列DC/DC转换器是一款高性能、小型化的隔离式单输出DC/DC转换器。它适用于各种需要高可靠性、低功耗及紧凑设计的应用场合,如工业自动化、通信设备、医疗设备等。该转换器采用表面贴装技术(SMD),体积小且易于集成到电路板中。其主要功能是将输入直流电压转换为所需的输出电压,并提供高达1000VDC的电气隔离,确保电路安全。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | ±5% 输入电压 |
    | 输出电压精度 | ±2% |
    | 线电压调整率 | 1% 最大值 |
    | 负载电压调整率 | 1% 最大值 |
    | 输出纹波和噪声 | 100mVp-p(20MHz带宽内) |
    | 工作频率 | 最小 20kHz / 典型 40kHz / 最大 80kHz |
    | 满载效率 | 最小 50% / 典型 60% |
    | 最小负载 | 10% |
    | 无负载功率消耗 | 最小 134mW / 典型 217mW / 最大 350mW |
    | 隔离电压(测试) | 1000VDC(1秒) / 500VAC / 60Hz(1分钟) |
    | 隔离电压(H-SUFFIX测试) | 2000VDC(1秒) / 1000VAC / 60Hz(1分钟) |
    | 隔离电容 | 70pF 典型值 |
    | 隔离电阻 | 最小 10 GW |
    | 短路保护 | 1秒持续时间 / P-SUFFIX连续保护 |
    | 工作温度范围 | 自然对流 -40°C 至 +70°C |
    | 存储温度范围 | -55°C 至 +125°C |
    | MTBF(平均无故障时间) | R1Z (+25°C): 2203 × 10³小时
    (+70°C): 391 × 10³小时 |
    | R1Z/P (+25°C): 2387 × 10³小时
    (+70°C): 641 × 10³小时 |
    | EMC认证 | EN55022 Level A
    EN60950-1:2006 + A12:2011 |

    产品特点和优势


    ECONOLINE R1Z系列转换器具备以下特点和优势:
    1. 隔离性能卓越:提供1000VDC的隔离电压,确保电气安全,适用于对电气隔离要求较高的应用场景。
    2. 高效率和可靠性:满载效率高达60%,具有优秀的热稳定性和长时间工作的可靠性。
    3. 紧凑设计:最小尺寸仅为SMD格式,便于在电路板上安装和布局。
    4. 广泛的工作电压范围:可接受3.3V至24V的输入电压,并能产生多种输出电压,满足不同应用场景的需求。
    5. 短路保护:具备内置短路保护机制,确保在意外情况下电路的安全性。

    应用案例和使用建议


    该转换器适用于工业控制、通信设备、医疗仪器等多种应用场景。例如,在医疗设备中,由于其高可靠性和电气隔离特性,可以确保患者的安全。在工业自动化中,其紧凑的设计和高效能使得机器可以更加紧凑而有效。
    使用建议:
    - 在选择输入电压时,应确保在±5%范围内以避免电压波动带来的影响。
    - 在某些应用场景下,可能需要附加散热措施以确保长时间工作的稳定性。
    - 若需进一步提高可靠性,可考虑选用带有短路保护功能的型号(如R1Z-xxxx/P)。

    兼容性和支持


    该转换器符合RoHS指令,并通过了多项EMC和安全认证(如EN55022、EN60950-1等)。此外,RECOM公司提供全面的技术支持和服务,包括详细的安装指南、应用笔记和技术支持热线。

    常见问题与解决方案


    1. Q: 该转换器在无负载条件下是否会损坏?
    - A: 不会。虽然在无负载条件下可能无法满足所有规范,但不会导致损坏。不过,建议在正常操作时维持至少10%的负载。

    2. Q: 如何处理短路情况?
    - A: 该转换器具有内置的短路保护机制,可以在短路发生时自动切断电源,防止设备损坏。若需长时间连续工作,可以选择P-SUFFIX型号,它提供连续短路保护功能。

    总结和推荐


    ECONOLINE R1Z系列DC/DC转换器以其卓越的电气隔离性能、高效的转换能力和广泛的应用适应性,在众多行业和应用场景中表现出色。对于需要紧凑设计、高可靠性和良好电气隔离的应用场合,我们强烈推荐此产品。同时,该转换器通过了多项认证并提供了详尽的技术支持,进一步提升了其市场竞争力。

R1Z-3.33.3-R参数

参数
特性 -
输出电流最大值 303mA
散热方式 -
最大容性负载 -
转换效率 -
输入电压最小值 -
开关频率 -
输出电压 3.3V
输出方式 -
类型 -
输入电压最大值 3.5V
输出总功率 -
输出电压组数 1
长*宽*高 15.24mm*10.7mm*9mm
通用封装 SMD-10
安装方式 贴片安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 卷带包装

R1Z-3.33.3-R厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R1Z-3.33.3-R数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R1Z-3.33.3-R R1Z-3.33.3-R数据手册

R1Z-3.33.3-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 13.52 ¥ 113.1455
库存: 250
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 28286.37
