R0.5D10-1212/P-R

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 0.5W DC/DC-Converter \'ECONOLINE\' SMD 1kV unreg
供应商型号: SG-R0.5D10-1212/P-R
供应商: 期货订购
标准整包数: 500

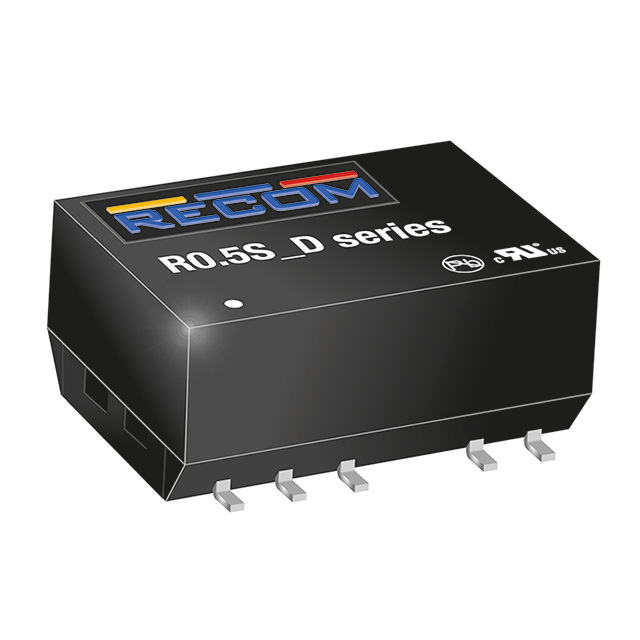

RECOM POWER DC-DC模块 R0.5D10-1212/P-R

R0.5D10-1212/P-R概述


    产品简介


    ECONOLINE R0.5SD 系列是来自RECOM的一款高效能DC/DC转换器,专为高要求的应用设计。这类电源模块提供单输出和双输出两种版本,具备隔离特性,适用于医疗、工业控制等领域。它们采用SMD封装,体积小,重量轻,方便集成到各种紧凑型设计中。

    技术参数


    - 输入电压范围:±10%最大值
    - 电压设置精度:全负载/额定输入电压时-1%典型值,最大±5%
    - 线性调节率(低线至高线,满载):1.2%典型值
    - 负载调节率:5V输出为6%典型值,最大15%;12V/15V输出为5%典型值,最大10%
    - 纹波与噪声(20MHz带宽):50mVp-p典型值,最大100mVp-p
    - 全负载效率:70%最小值
    - 工作温度范围:-40°C至+100°C
    - 存储温度范围:-55°C至+125°C
    - 隔离电压(测试1秒):1000VDC,额定1分钟:500VAC/60Hz
    - 三极管隔离电压(测试1秒,带有H后缀):3000VDC,额定1分钟:1500VAC/60Hz
    - 隔离电容:最大75pF
    - 隔离电阻(Viso=500V):最小10GΩ
    - 湿度:最大95%
    - 工作频率:额定输入电压下的最小20kHz,典型50kHz,最大90kHz
    - 短路保护:1秒
    - 平均无故障时间(MFTB):1003×10³小时(+100°C),3962×10³小时(+25°C)
    - 单位重量:单输出型号为1.0g,双输出型号为1.2g
    - 认证:UL General Safety Report: E358085 UL 60950-1 第二版,RoHS 2011/65/EU

    产品特点和优势


    - 高效能:最高可达80%的效率,适用于对功率转换效率有严格要求的应用。
    - 安全可靠:具有高隔离电压(1000VDC或3000VDC),符合医疗设备标准,适合应用于需要高安全性领域的设备。
    - 适应性强:可在广泛的温度范围内工作(-40°C至+100°C),并在高湿度环境下保持稳定运行。
    - 紧凑设计:SMD封装设计,方便安装且占用空间小。
    - 认证齐全:通过多项国际标准认证,如UL 60950-1,RoHS等,确保产品质量和可靠性。

    应用案例和使用建议


    - 医疗设备:这款转换器由于其高效性和高隔离电压,非常适合用于医疗器械,如便携式医疗监测仪,以确保设备的安全运行。
    - 工业自动化:适用于工业自动化控制系统中的电源供应,例如PLC、传感器等。
    - 建议:为了更好地利用这款DC/DC转换器,建议在设计时加入合适的EMC滤波器,如建议的C1 L1配置,以确保设备符合EN55022标准。此外,由于其具有短路保护功能,建议在实际应用中进行适当过载保护设计,防止意外损坏。

    兼容性和支持


    - 兼容性:R0.5SD系列可与其他符合EMC标准的电子元件和设备兼容,具体细节请参阅应用指南。
    - 支持和服务:RECOM公司提供全面的技术支持和售后服务,包括详细的安装指南和应用笔记,以及故障排除服务。

    常见问题与解决方案


    - 问题1:启动时电源波动较大。
    - 解决方案:检查电源线路连接是否稳固,确保负载电容值在推荐范围内。

    - 问题2:设备过热。
    - 解决方案:检查散热设计是否合理,增加散热片或风扇以帮助散热。

    - 问题3:设备无法正常启动。
    - 解决方案:确认输入电压和负载条件是否符合规定范围,检查是否有连接错误。

    总结和推荐


    ECONOLINE R0.5SD系列DC/DC转换器是一款高度集成、高效的电源管理解决方案,特别适合于医疗、工业自动化和其他对电源转换效率及安全性要求高的场合。其优越的性能和广泛的应用范围使其成为市场上极具竞争力的产品。我们强烈推荐此款产品给需要高效、可靠的DC/DC转换解决方案的客户。

R0.5D10-1212/P-R参数

参数
转换效率 -
输出电压组数 2
输出总功率 -
输出电流最大值 21mA,21mA
输入电压最小值 -
输入电压最大值 13.2V
最大容性负载 -
类型 -
输出电压 12V
开关频率 -
输出方式 -
散热方式 -
特性 SCP
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

R0.5D10-1212/P-R厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R0.5D10-1212/P-R数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R0.5D10-1212/P-R R0.5D10-1212/P-R数据手册

R0.5D10-1212/P-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
