首页  >  产品百科  >  REC3-4812DRW/H4/C/SMD-R

REC3-4812DRW/H4/C/SMD-R

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 3W DC/DC-Converter \'ECONOLINE\' SMD 4kV reg 2:1
供应商型号: SG-REC3-4812DRW/H4/C/SMD-R
供应商: 期货订购
标准整包数: 100

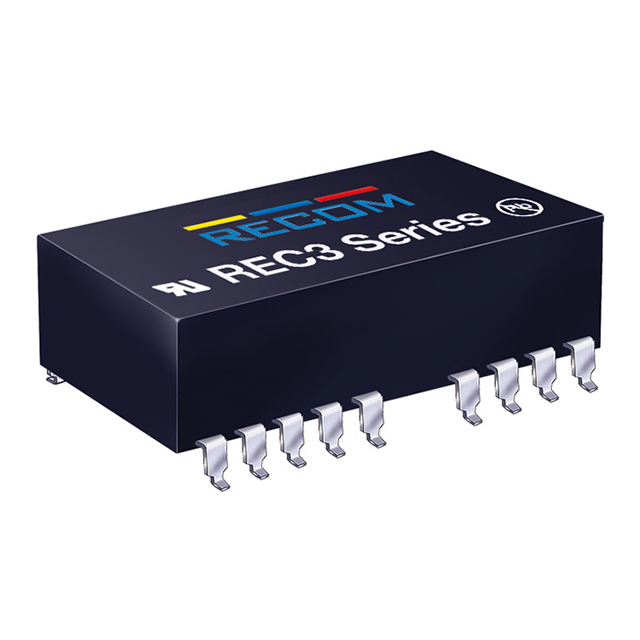

RECOM POWER DC-DC模块 REC3-4812DRW/H4/C/SMD-R

REC3-4812DRW/H4/C/SMD-R概述

    ECONOLINE DC/DC Converter: REC3-SDRW

    产品简介


    ECONOLINE DC/DC Converter 是一款工业标准的 3W DIP24 封装转换器,广泛应用于多种行业领域,包括医疗、通信、工业控制等。该系列产品提供多种输入输出电压组合,具有宽输入范围(2:1 和 4:1)及高隔离电压(2kV、4kVDC 和 6kVDC),可满足不同应用场景的需求。

    技术参数


    - 隔离电压:2kV、4kVDC、6kVDC
    - 输入电压范围:2:1 输入范围为 4.5-9V、9-18V、18-36V、36-72V;4:1 输入范围为 9-36V、18-72V
    - 输出电压精度:±2% 最大值
    - 线性调节率:±0.4% 最大值
    - 负载调节率:±0.6% 最大值
    - 最小负载电流:10% 额定负载
    - 纹波噪声:50mVp-p 最大值
    - 效率:最高可达 86%
    - 启动条件:在最大容性负载条件下启动时间不超过 1 秒
    - 短路保护:连续自动重启
    - 工作温度范围:-40°C 至 +80°C(5V 输入类型),其他类型为 -40°C 至 +85°C
    - 存储温度范围:-55°C 至 +125°C
    - 相对湿度:95% RH

    产品特点和优势


    - 宽输入范围:支持 2:1 和 4:1 输入电压范围,适应不同电源环境。
    - 高隔离电压:提供 2kV、4kVDC 和 6kVDC 的隔离电压选项,适用于医疗设备和其他需要高安全性的场合。
    - 反馈调节输出:确保输出电压稳定,满足不同应用场景的需求。
    - 高效率:高达 86% 的效率,有效降低功耗。
    - 宽温工作范围:可在 -40°C 至 +85°C 的宽温范围内正常工作,适合恶劣环境。
    - 多功能配置:支持多种输出电压配置(单输出和双输出)、多种封装(DIP24 和 SMD)以及多种引脚排列方式。

    应用案例和使用建议


    ECONOLINE DC/DC Converter 可应用于各种医疗设备、工业控制系统、通信设备等领域。例如,在医疗设备中,高隔离电压使其适用于对安全要求极高的场景。在工业控制领域,宽输入范围和高效率使其适用于复杂的工作环境。
    使用建议:
    - 在设计电路时,确保输入电压范围符合产品的技术规范。
    - 考虑到高效率,选择合适的负载以确保最佳性能。
    - 使用容性负载时,注意其容量不应超过规定的最大值。

    兼容性和支持


    - 兼容性:支持 DIP24 塑料封装和金属壳封装,可选 SMD 封装。提供了多种引脚排列选项(A、B、C),满足不同应用需求。
    - 支持和维护:RECOM 提供长达三年的保修期,并提供详细的用户手册和技术支持服务。

    常见问题与解决方案


    - 问题:产品启动时无法正常工作。
    - 解决方案:检查输入电压是否在规定的范围内,并确认输入电容是否符合要求。

    - 问题:负载电流波动较大。
    - 解决方案:确保负载电流变化在规定范围内,并调整负载以确保稳定性。

    总结和推荐


    ECONOLINE DC/DC Converter 系列产品凭借其高隔离电压、宽输入范围、高效率和宽工作温度范围等特点,成为医疗、工业和通信领域的理想选择。无论是医疗设备还是工业控制系统,它都能提供可靠的电力转换解决方案。因此,我们强烈推荐此产品用于相关应用场景。

REC3-4812DRW/H4/C/SMD-R参数

参数
类型 -
输入电压最大值 72V
散热方式 -
输出总功率 -
输入电压最小值 -
最大容性负载 -
开关频率 -
转换效率 -
特性 SCP
输出电压组数 2
输出电流最大值 125mA,125mA
输出方式 -
输出电压 12V
安装方式 贴片安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 卷带包装

REC3-4812DRW/H4/C/SMD-R厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC3-4812DRW/H4/C/SMD-R数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC3-4812DRW/H4/C/SMD-R REC3-4812DRW/H4/C/SMD-R数据手册

REC3-4812DRW/H4/C/SMD-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 214.6231
1000+ ¥ 202.6042
库存: 1000
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 21462.31
