首页  >  产品百科  >  REC8-4815SRWZ/H2/A/M

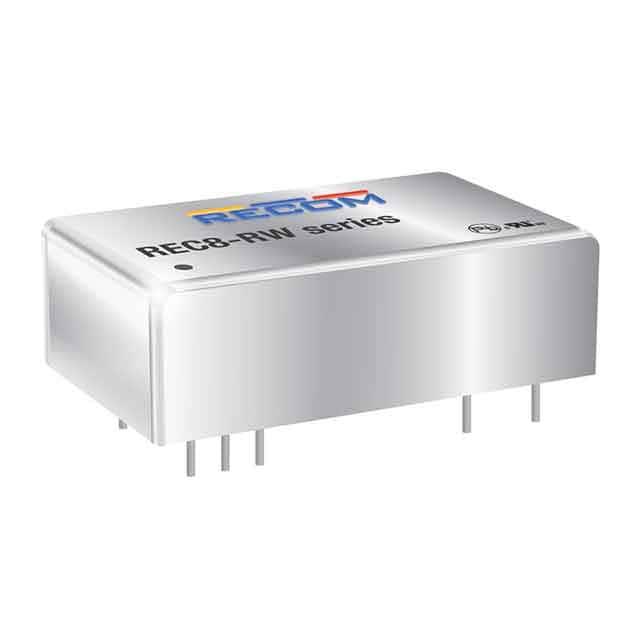

REC8-4815SRWZ/H2/A/M

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 8W DC/DC-Converter \'ECONOLINE\' DIP24 2kV reg 4:1
供应商型号: SG-REC8-4815SRWZ/H2/A/M
供应商: 期货订购
标准整包数: 15
RECOM POWER DC-DC模块 REC8-4815SRWZ/H2/A/M

REC8-4815SRWZ/H2/A/M概述

    ECONOLINE DC/DC Converter REC8 产品概述及技术手册

    产品简介


    ECONOLINE系列的REC8是一款高效能的直流-直流(DC/DC)转换器,提供8瓦特的功率输出。该转换器具有单路和双路输出选项,封装形式包括DIP24插件和表面贴装(SMD)两种类型。它广泛应用于工业和医疗领域,能够满足高功率需求的应用场景。

    技术参数


    - 输入电压范围:2:1(4.5-9V, 9-18V, 18-36V, 36-75V)和4:1(9-36V, 18-75V)版本
    - 输出电压选项:3.3V、5V、12V、15V单路输出;±5V、±12V、±15V双路输出
    - 最大输出电流:单路输出为1600mA至533mA;双路输出为800mA至267mA
    - 效率:最高可达87%
    - 隔离电压:2KVDC和3KVDC可选
    - 浪涌电压耐受能力:5V输入为15VDC,12V输入为36VDC,24V输入为50VDC,48V输入为100VDC
    - 工作温度范围:-40°C至+71°C(2:1版本的5V输入),-40°C至+85°C(其他版本)

    产品特点和优势


    1. 高效率:REC8具有高达87%的转换效率,显著降低了功耗。
    2. 宽输入电压范围:2:1和4:1输入电压选项使得它适用于多种电源系统。
    3. 紧凑设计:提供了DIP24和SMD两种封装形式,适合各种安装需求。
    4. 隔离选项:2KVDC和3KVDC隔离选项确保了高安全性。
    5. 远程控制功能:标准配置远程开关控制功能,方便操作和管理。

    应用案例和使用建议


    REC8广泛应用于工业自动化、医疗设备、通信系统等领域。对于需要大电容负载的应用,它能够在短时间内提供150%的额定功率,确保稳定运行。
    使用建议:
    - 在选择输出电压时,考虑到系统的最大负载电流,确保输出电压不会超出设备的承受范围。
    - 在高湿度环境中使用时,应检查相对湿度是否超过95%,以避免潜在的短路风险。

    兼容性和支持


    - REC8支持SMD封装,可以轻松集成到现有电路板中。此外,标准配置的远程开关控制功能使其更加灵活易用。
    - RECOM公司提供详细的技术文档和支持服务,以确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    - 问题1:电源浪涌导致损坏
    - 解决方案:在电源输入端添加适当的浪涌保护器,以减少瞬时高压对设备的冲击。
    - 问题2:无法正常启动
    - 解决方案:检查电源输入电压是否在规定的范围内,并确认连接是否正确无误。
    - 问题3:输出电压不稳定
    - 解决方案:确认输出电容值是否符合规格要求,必要时更换电容。

    总结和推荐


    综上所述,REC8以其高效的能量转换能力和宽泛的输入电压范围,非常适合在工业和医疗领域的广泛应用。通过合理的配置和正确的使用方法,它能够确保系统的稳定运行。因此,我们强烈推荐此款产品作为高性能DC/DC转换器的首选。

REC8-4815SRWZ/H2/A/M参数

参数
最大容性负载 -
散热方式 -
特性 Remote On/Off,OCP,SCP
输出电流最大值 533mA
输入电压最小值 -
输出总功率 -
类型 -
开关频率 -
输出电压组数 1
输入电压最大值 75V
输出方式 -
转换效率 85%
输出电压 15V
长*宽*高 32.004mm*20.32mm*10.16mm
通用封装 DIP-24
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

REC8-4815SRWZ/H2/A/M厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC8-4815SRWZ/H2/A/M数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC8-4815SRWZ/H2/A/M REC8-4815SRWZ/H2/A/M数据手册

REC8-4815SRWZ/H2/A/M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ ¥ 263.7183
150+ ¥ 248.95
库存: 150
起订量: 15 增量: 0
交货地:
最小起订量为:15
合计: ¥ 3955.77
