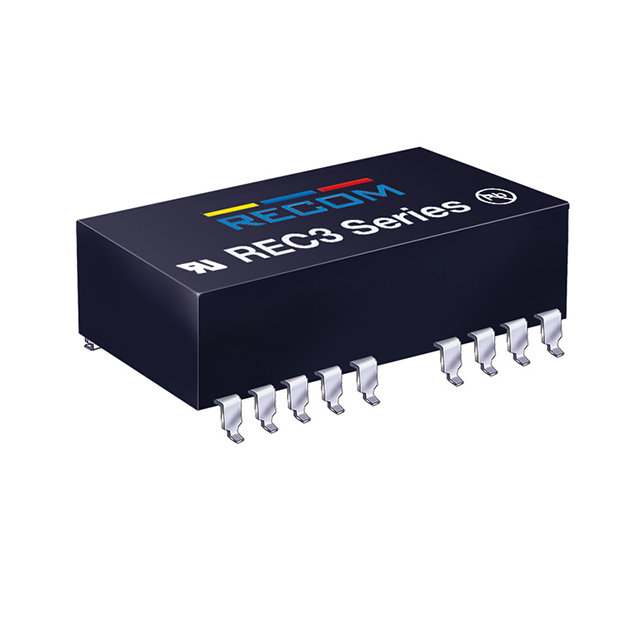

REC3-0505SR/H1/M/SMD

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 3W DC/DC-Converter \'ECONOLINE\' SMD 1kV reg
供应商型号: SG-REC3-0505SR/H1/M/SMD
供应商: 期货订购
标准整包数: 15
RECOM POWER DC-DC模块 REC3-0505SR/H1/M/SMD

REC3-0505SR/H1/M/SMD概述

    ECONOLINE DC/DC Converter REC3-SDR/H1:技术手册解析

    1. 产品简介


    ECONOLINE REC3-SDR/H1 是一款高性价比的DC/DC转换器,特别适用于各种需要高效电源管理的应用场合。它采用DIP24封装,具备宽输入电压范围和隔离设计,能够在多种环境中提供稳定可靠的输出电压。该产品适用于电信、工业控制、医疗设备以及消费电子产品等领域。

    2. 技术参数


    - 输入电压范围:5V (4.5V - 5.75V),12V (10.2V - 13.8V),24V (20.4V - 27.6V)
    - 输出电压精度:±3%(典型值)
    - 线性电压调节率:±0.5%(最大值)
    - 负载电压调节率(10%至100%负载):±1%(最大值)
    - 最小负载:10%
    - 输出纹波和噪声:100mVp-p(最大值)
    - 工作频率:75kHz(最小值)
    - 满载效率:65%(最小值)
    - 空载功耗:300mW(最大值)
    - 隔离电压:1000VDC(测试1秒),500VAC/60Hz(额定1分钟)
    - 隔离电容:30pF(典型值)
    - 隔离电阻:1GΩ(最小值)
    - 短路保护:连续保护
    - 工作温度范围:-40°C至+80°C
    - 存储温度范围:-55°C至+125°C
    - 相对湿度:95%RH
    - 热阻:自然对流时塑料封装20°C/W,金属封装12°C/W
    - 包装重量:12g
    - MTBF:+25°C时为950 x 10³小时,+80°C时为145 x 10³小时

    3. 产品特点和优势


    - 低成本:这款DC/DC转换器采用DIP24封装,成本低且易于集成。
    - 高隔离度:具备1000VDC的隔离电压,适用于需要电气隔离的应用场合。
    - 高效率:满载效率达到65%,能够有效降低能耗。
    - 负载独立输出:输出电压不受负载变化影响,适合多种应用场景。
    - 连续短路保护:具备连续短路保护功能,提高了设备的可靠性和稳定性。
    - 多种封装选项:提供三种引脚配置和三种外壳样式,方便客户选择。
    - 认证齐全:通过了EN60950-1:2006 + A11:2009+A1:2010+A12:2011认证,确保产品质量和安全性。

    4. 应用案例和使用建议


    应用案例:
    - 电信设备:为通信系统提供稳定可靠的电源供应。
    - 工业控制:用于自动化生产线,为各种传感器和控制器提供电源。
    - 医疗设备:应用于医疗器械,提供稳定可靠的电力供应。
    - 消费电子产品:如便携式医疗设备、家用电器等。
    使用建议:
    - 在应用中需注意负载匹配,避免超负荷运行导致损坏。
    - 建议进行散热设计,特别是在高功率运行情况下。
    - 使用前请参考详细的降额图,确保设备在规定的温度范围内正常工作。
    - 如遇到过载情况,需及时切断电源,防止长时间过载造成损坏。

    5. 兼容性和支持


    - 兼容性:与市面上多数电子元器件具有良好的兼容性,适用于各种应用场景。
    - 支持:厂商提供了详尽的技术文档和支持服务,用户可访问官方网站下载相关资料,或联系客服获取帮助。

    6. 常见问题与解决方案


    - 问题一:启动时间较长
    - 解决方案:确认输入电压是否在允许范围内,检查是否有外部大容量电容导致启动延迟。
    - 问题二:输出电压不稳定
    - 解决方案:检查负载是否超过了最小负载要求,确认输入电压和负载状态是否符合规格书中的要求。
    - 问题三:无法正常启动
    - 解决方案:检查输入电压是否正确,确认是否有接错引脚的情况。

    7. 总结和推荐


    总结:
    ECONOLINE REC3-SDR/H1 DC/DC转换器凭借其低成本、高效率和优秀的电气特性,成为了市场上极具竞争力的产品。该产品通过了多项安全认证,可靠性高,适合作为各类电子设备的电源解决方案。
    推荐:
    基于其出色的性能和适用范围,我们强烈推荐使用ECONOLINE REC3-SDR/H1 DC/DC转换器。无论是对于初次尝试者还是经验丰富的工程师,该产品都是一个值得信赖的选择。

REC3-0505SR/H1/M/SMD参数

参数
输出电流最大值 600mA
最大容性负载 -
开关频率 -
输入电压最小值 -
输出方式 -
特性 SCP
输出电压 5V
输出总功率 -
输入电压最大值 5.75V
散热方式 -
类型 -
转换效率 -
输出电压组数 1
长*宽*高 32.004mm*20.32mm*10.16mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装
