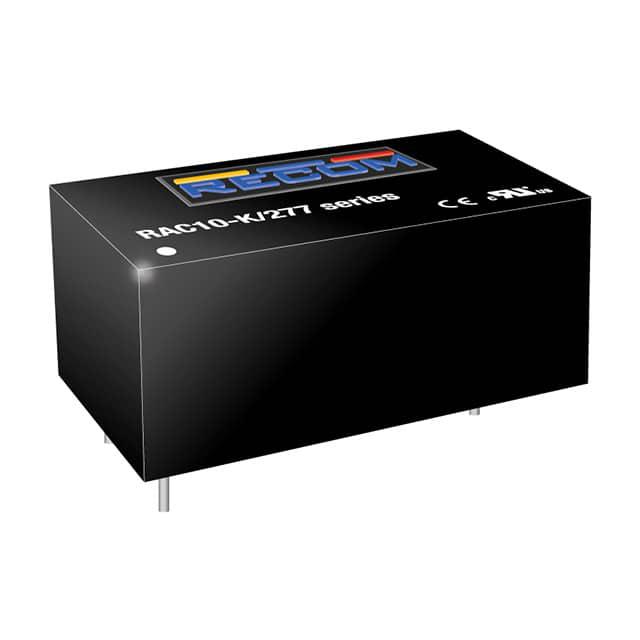

RAC10-3.3SK/277

产品分类: AC-DC模块
厂牌: RECOM POWER
产品描述: Recom 10W开关电源, RAC10-K/277系列, 3.3V 直流输出电压 2.5A输出电流, 1输出点
供应商型号: SCE-RAC10-3.3SK/277
供应商: 海外现货
标准整包数: 1

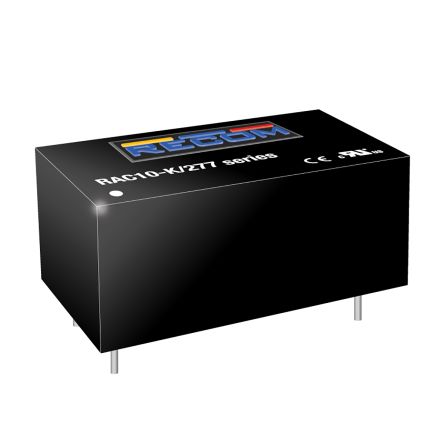

RECOM POWER AC-DC模块 RAC10-3.3SK/277

RAC10-3.3SK/277概述


    产品简介


    RAC10-K/277 系列是RECOM公司生产的高效能AC/DC转换器模块。这些转换器具有单输出和双输出版本,适用于全球范围内的应用。它们覆盖了从85VAC到305VAC的增强型市电输入范围,并具备全面的安全认证,符合家用和工业标准。此外,该系列产品提供了完全保护的单输出或双输出选项,并且无需任何外部组件即可达到EMC Class B合规性。

    技术参数


    - 输入电压范围:85VAC - 305VAC 或 120VDC - 430VDC
    - 输入电流:
    - 115VAC: 250mA
    - 230VAC: 210mA
    - 277VAC: 190mA
    - 峰值输入电流:
    - 115VAC: 15A
    - 230VAC: 30A
    - 277VAC: 36A
    - 空载功率消耗:150mW - 250mW
    - 过载能力:峰值负载可达140%,连续时间可达10秒
    - 功率因数:115VAC时为0.60;230VAC时为0.50;277VAC时为0.45
    - 启动时间:30ms
    - 上升时间:25ms
    - 保持时间:
    - 115VAC: 15ms
    - 230VAC: 90ms
    - 277VAC: 110ms
    - 内部工作频率:100kHz
    - 输出纹波和噪声:20MHz带宽,输出电压为3.3V或5V时为60mV峰峰值,其他输出电压为输出电压的1%

    产品特点和优势


    RAC10-K/277系列AC/DC转换器具有多项优势:
    - 高效率:在整个负载范围内提供高效率,即使在轻负载条件下也表现出色。
    - 宽输入电压范围:支持85VAC至305VAC,可适应不同的电网电压条件。
    - 无外部组件:完全保护的单输出或双输出设计,无需任何外部组件。
    - 高可靠性:提供全面的保护措施,如短路保护、过压保护和过载保护,确保长时间运行的可靠性。
    - 适用广泛的应用:适合始终在线和待机模式操作,适用于过程自动化、物联网和智能建筑应用。

    应用案例和使用建议


    RAC10-K/277系列可以应用于多种场合,例如:
    - 智能家居系统:用于智能插座、智能灯具等设备,提供稳定可靠的电源转换。
    - 工业控制系统:在工业环境中提供稳定的电力供应,适用于传感器、执行器和其他控制设备。
    - 物联网设备:提供稳定的电源,支持物联网设备长时间运行。
    使用建议:
    - 在安装前确保输入电压范围匹配。
    - 尽量避免将输出端连接到地面,以减少干扰。
    - 在复杂电磁环境下使用时,考虑增加额外的滤波器来提高稳定性。

    兼容性和支持


    RAC10-K/277系列已通过多项国际安全认证,如UL62368-1、IEC60950-1等,保证了其在全球范围内的广泛应用。厂商还提供相关的技术支持和售后服务,帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题1:启动时出现异常噪声。
    - 解决方案:检查输入电源线缆是否有松动或损坏,确保正确接地。
    - 问题2:无法达到预期输出电压。
    - 解决方案:检查输入电压是否在正常范围内,确认负载电流不超过额定值。
    - 问题3:设备过热。
    - 解决方案:确保散热条件良好,避免过度堆叠设备。

    总结和推荐


    总体而言,RAC10-K/277系列AC/DC转换器凭借其高效能、宽输入电压范围和高可靠性,成为众多应用场景的理想选择。尤其适用于需要长期稳定工作的工业和消费电子产品中。如果需要一个高效且可靠的电源解决方案,强烈推荐使用RAC10-K/277系列。

RAC10-3.3SK/277参数

参数
输出总功率 10W
输出电压组数 1
散热方式 -
输出方式 Fixed
输入电压最大值 -
类型 -
输出电压 3.3V
特性 Universal Input
开关频率 -
最大容性负载 -
转换效率 79%
输出电流最大值 2.5A
输入电压最小值 80V~305V(AC)
长*宽*高 52.5mm(长度)*27.4mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RAC10-3.3SK/277厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RAC10-3.3SK/277数据手册

厂牌 PDF简要描述 下载
RECOM POWER AC-DC模块 RECOM POWER RAC10-3.3SK/277 RAC10-3.3SK/277数据手册

RAC10-3.3SK/277封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 136.8434
5+ ¥ 121.1545
10+ ¥ 115.7675
25+ ¥ 110.8201
库存: 39
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 136.84
