R2D-0515/HP-R

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 2W DC/DC-Converter \'ECONOLINE\' SMD 3kV unreg
供应商型号: SG-R2D-0515/HP-R
供应商: 期货订购
标准整包数: 250

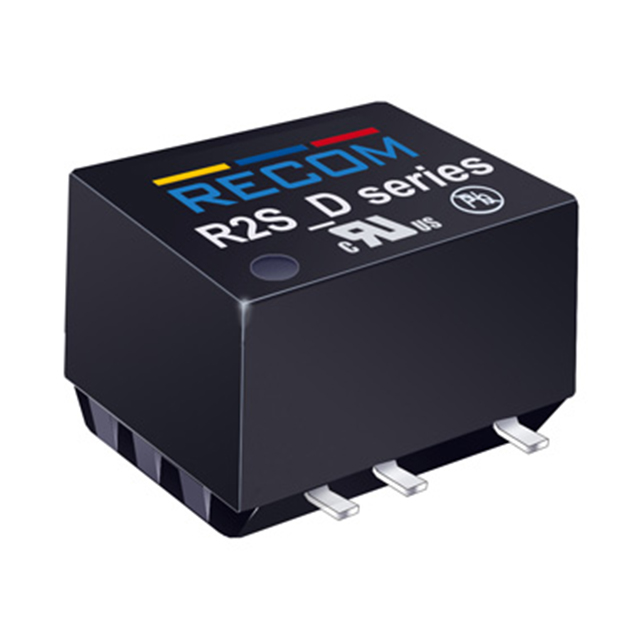

RECOM POWER DC-DC模块 R2D-0515/HP-R

R2D-0515/HP-R概述


    产品简介


    R2S-R2D系列是RECOM公司的ECONOLINE DC/DC转换器产品线的一部分。这些转换器主要适用于一般用途和工业低功率隔离和电压匹配应用。它们具有SMD封装,输入电压范围为5V到24V不等,输出电压范围从3.3V到±24V。此系列产品以其高效率、宽温度范围和出色的电气特性而著称,广泛应用于需要紧凑、高效电源解决方案的场合。

    技术参数


    - 输入电压:5V, 12V, 15V, 24V
    - 输出电压:
    - 单输出型号(R2S):3.3V, 5V, 9V, 12V, 15V, 24V
    - 双输出型号(R2D):±5V, ±9V, ±12V, ±15V, ±24V
    - 输出电流:最大606mA (单输出) 或 ±200mA (双输出)
    - 转换效率:最低70%,典型值可达85%
    - 纹波噪声:最大150mVpp(频率限制在20MHz内)
    - 工作频率:最低20kHz,典型值为40kHz,最高85kHz
    - 隔离电压:单输出型号为1000VDC,双输出型号为3000VDC
    - 输入电压范围:±10%
    - 输出电压精度:±5%
    - 线路电压调节:1.2%/1%(最大输入电压的百分比)
    - 负载电压调节:最大20%(3.3V输出类型),最大15%(5V输出类型),最大10%(其他输出类型)

    产品特点和优势


    - 高效率:可达到85%的最高效率,保证了在各种负载条件下的高性能表现。
    - 宽温度范围:-40°C至+100°C的工作温度范围,无需降额使用。
    - 短路保护:提供连续短路保护,确保在短路情况下能持续工作一秒钟。
    - RoHS认证:符合RoHS标准,环保且可靠。
    - 医疗应用认证:部分型号(/H版本)通过医疗安全标准认证,适合医疗设备使用。
    - 全面的认证:包括UL/EN/CSA认证,符合EN55022 Class A标准,确保在多种应用场景下的合规性。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备中的电源模块
    - 医疗设备中的稳定电源供应
    - 电信设备中的电源管理
    使用建议:
    - 在选择输出电压时,应根据实际负载需求进行选择,避免因输出电压过高或过低导致的效率下降。
    - 使用电容时,需确保电容值不超过最大推荐值,以避免启动时间延长。
    - 对于双输出型号,建议在实际使用时注意极性的正确连接,避免因错误连接导致损坏。

    兼容性和支持


    - 兼容性:与主流SMD贴片机兼容,可方便地集成到自动化生产线上。
    - 支持:厂商提供详尽的技术文档和应用指南,支持客户顺利使用产品。同时,还提供在线技术支持和售后服务。

    常见问题与解决方案


    - 问题1:启动时纹波较大。
    - 解决方案:增加输入电容或调整电路布局,减少PCB寄生电感影响。

    - 问题2:输出电压不稳定。
    - 解决方案:检查并确认所有连接良好,尤其是输入和输出电容连接处。

    - 问题3:效率低于预期。
    - 解决方案:检查输入电压是否在正常范围内,调整负载电流,确保在最佳条件下运行。

    总结和推荐


    综上所述,R2S-R2D系列DC/DC转换器凭借其高效、稳定的特性,在多种应用场景中均表现出色。特别是其宽温度范围和医疗级认证使其成为医疗和工业应用的理想选择。对于追求高性能电源解决方案的用户,强烈推荐选用这款产品。

R2D-0515/HP-R参数

参数
开关频率 -
输出总功率 -
输入电压最大值 5.5V
特性 SCP
输出电压组数 2
转换效率 85%
输出电压 15V
输入电压最小值 -
散热方式 -
类型 -
输出方式 -
最大容性负载 -
输出电流最大值 66mA,66mA
长*宽*高 15.24mm*9.398mm*8.89mm
安装方式 贴片安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 卷带包装

R2D-0515/HP-R厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R2D-0515/HP-R数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R2D-0515/HP-R R2D-0515/HP-R数据手册

R2D-0515/HP-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
