REC5-2405SRW/H6/A/SMD/CTRL

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 5W DC/DC-Converter \'ECONOLINE\' SMD 6kV reg 2:1
供应商型号: SG-REC5-2405SRW/H6/A/SMD/CTRL
供应商: 期货订购
标准整包数: 15

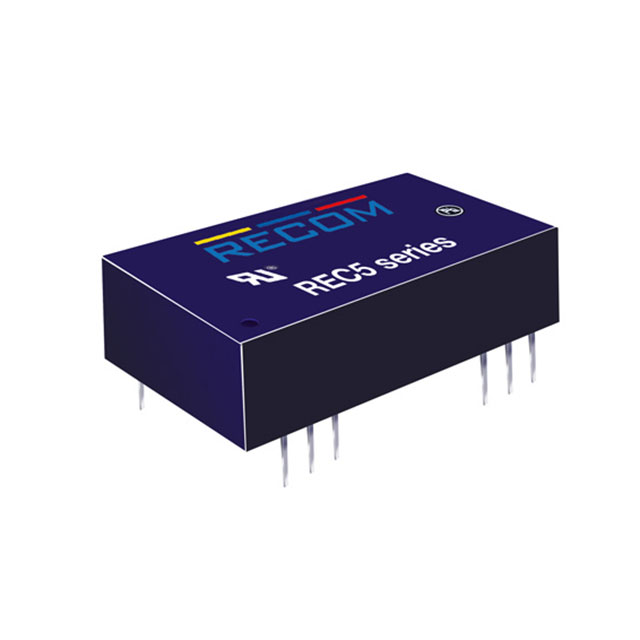

RECOM POWER DC-DC模块 REC5-2405SRW/H6/A/SMD/CTRL

REC5-2405SRW/H6/A/SMD/CTRL概述


    产品简介


    ECONOLINE DC/DC Converter 是一款高效的电源转换器,适用于工业和医疗领域的高要求应用。它提供单输出和双输出两种型号,封装形式包括DIP24插件式封装和SMD贴片式封装。ECONOLINE DC/DC Converter 的额定功率为5瓦特,具有高隔离电压(最高可达6kVDC),并且具备连续短路保护功能。它支持宽输入范围(2:1或4:1)和宽输出范围(从3.3V到15V不等),非常适合需要高效率和可靠性的应用场合。

    技术参数


    - 输入电压范围:2:1 或 4:1
    - 输出电压精度:±2%最大值
    - 线性调节率(HL-LL):±0.3%最大值
    - 负载调节率(输出负载电流变化从20%到100%):±0.6%最大值
    - 最小负载:10%
    - 输出纹波和噪声(带0.1μF电容,20MHz带宽):50mVp-p最大值
    - 满载运行频率(2:1输入):典型值120kHz
    - 输入滤波器:π型网络
    - 效率:最高达86%
    - 无负载功耗:300mW最大值
    - 隔离电压(H2后缀):2000VDC(测试1秒),1000VAC/60Hz(持续1分钟)
    - 隔离电压(H4后缀):4000VDC(测试1秒),2000VAC/60Hz(持续1分钟)
    - 隔离电压(H6后缀):6000VDC(测试1秒),3000VAC/60Hz(持续1分钟)
    - 隔离电容:60pF典型值
    - 隔离电阻:1GΩ最小值
    - 短路保护:连续,自动重启
    - 工作温度范围(自由空气对流):-40°C到+75°C
    - 存储温度范围:-55°C到+125°C
    - 相对湿度:95%RH
    - 外壳材料:非导电塑料或金属
    - 热阻抗(自然对流):塑料外壳20°C/W,金属外壳12°C/W
    - 包装重量:13g
    - 包装数量:每管15个,每卷100个
    - 平均无故障时间(MFTB):+25°C时850×10³小时,+75°C时206×10³小时

    产品特点和优势


    1. 高隔离电压:支持2kV、4kV和6kV隔离电压,适合工业和医疗领域的高端应用。
    2. 反馈调节输出:通过反馈电路确保输出电压稳定。
    3. 短路保护:具备连续短路保护功能,确保在短路情况下设备的安全性。
    4. 宽输入范围:支持2:1和4:1宽输入范围,适应不同的电源需求。
    5. 认证标准:通过EN-60950-1、UL-60950-1、EN-60601-1等多项认证,符合安全标准。

    应用案例和使用建议


    ECONOLINE DC/DC Converter 广泛应用于工业自动化、医疗设备、通信系统等领域。以下是一些具体的应用案例和使用建议:
    1. 工业自动化设备:在自动化生产线中,用于驱动传感器和执行器。建议根据实际负载选择合适的输入电压和输出电压。
    2. 医疗设备:如便携式医疗设备和诊断仪器。在医疗环境中,需确保设备的隔离性能以避免干扰其他医疗设备。
    3. 通信系统:如无线基站和通信终端设备。建议配合使用合适的输入滤波器,减少外界电磁干扰。

    兼容性和支持


    ECONOLINE DC/DC Converter 支持多种封装形式(DIP24和SMD),并可选配金属外壳。这些不同选项使得该产品能够广泛适用于各种设计需求。RECOM公司提供了详尽的技术支持和维护服务,包括产品文档、应用指南和技术咨询。

    常见问题与解决方案


    1. 问题:设备启动时输出电压不稳定。
    - 解决方案:检查输入电压是否在规定范围内,并确认输入滤波器是否正确安装。
    2. 问题:设备在高负载下过热。
    - 解决方案:确保良好的散热措施,降低负载电流或增加外部散热装置。
    3. 问题:设备在短路条件下无法正常工作。
    - 解决方案:检查是否有外部电路短路,必要时增加外部保护电路。

    总结和推荐


    ECONOLINE DC/DC Converter 在各方面表现优异,具备高隔离电压、高效率和广泛的应用范围。特别是在工业和医疗领域,它的卓越性能和安全性使其成为首选产品。总体而言,我们强烈推荐使用这款高效可靠的电源转换器,以满足各类高要求的应用需求。

REC5-2405SRW/H6/A/SMD/CTRL参数

参数
输入电压最大值 36V
输出电压 5V
转换效率 81%
类型 -
散热方式 -
最大容性负载 -
输出电流最大值 1A
输出总功率 -
输出电压组数 1
开关频率 -
输出方式 -
特性 Remote On/Off,SCP
输入电压最小值 24V
安装方式 贴片安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

REC5-2405SRW/H6/A/SMD/CTRL厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC5-2405SRW/H6/A/SMD/CTRL数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC5-2405SRW/H6/A/SMD/CTRL REC5-2405SRW/H6/A/SMD/CTRL数据手册

REC5-2405SRW/H6/A/SMD/CTRL封装设计

查看详情并下载
Symbol
Footprint
3D Model
