REC10-2412SRW/H2/A/M/SMD

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 10W DC/DC-Converter \'ECONOLINE\' SMD 2kV reg 2:1
供应商型号: SG-REC10-2412SRW/H2/A/M/SMD
供应商: 期货订购
标准整包数: 15

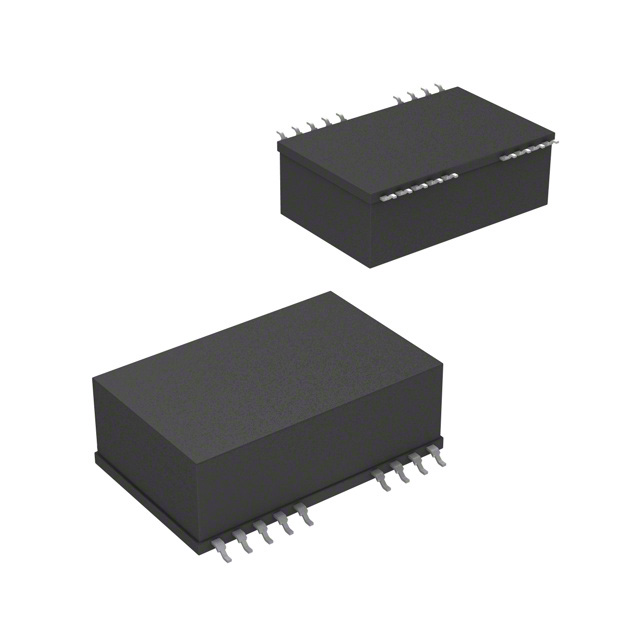

RECOM POWER DC-DC模块 REC10-2412SRW/H2/A/M/SMD

REC10-2412SRW/H2/A/M/SMD概述


    产品简介


    ECONOLINE系列的REC10是一款高效的DC/DC转换器,额定功率为10瓦特。它提供了单输出和双输出版本,并支持DIP24封装和表面贴装(SMD)封装。这款转换器主要用于工业和医疗领域的高功率应用,具备连续短路保护功能和远程控制能力。此外,REC10还具有高达87%的转换效率,适合在不同电压输入条件下运行。

    技术参数


    - 输入电压范围: 9-18V, 18-36V, 36-75V (2:1版本) 或 9-36V, 18-75V (4:1版本)
    - 输出电压: 3.3V, 5V, 12V, 15V (单输出); ±5V, ±12V, ±15V (双输出)
    - 输出电流: 最大2000mA (单输出), 最大1000mA (双输出)
    - 输出精度: 单输出±1.5%, 双输出±0.5%至±1.2%
    - 线电压调节: ±0.5%
    - 负载电压调节: 单输出±0.5%, 双输出±1.2%
    - 隔离电压: 2KVDC (H2), 3KVDC (H3)
    - 启动时间: 300毫秒
    - 最大功耗: 150% 额定功率
    - 效率: 见选择指南
    - 工作温度范围: -40°C 至 +71°C (4:1版本), -40°C 至 +81°C (2:1版本)
    - 存储温度范围: -55°C 至 +105°C
    - 相对湿度: 95% RH
    - 振动: 10-55Hz, 2G, 30分钟 (沿X, Y, Z轴)

    产品特点和优势


    - 宽输入电压范围: 支持多种电压输入,适应不同应用场景。
    - 高效率: 转换效率高达87%,减少了能量损失。
    - 双隔离选项: 2KVDC和3KVDC两种隔离选项,提升了安全性和可靠性。
    - 同步整流: 在3.3V和5V输出时采用同步整流技术,进一步提高效率。
    - 远程控制: 配备远程控制功能,方便远程操作和管理。
    - 全表面贴装设计: 适用于现代化生产流程,提高了组装效率。

    应用案例和使用建议


    应用案例
    1. 工业自动化: REC10适用于需要高可靠性的工业自动化系统,例如生产线控制系统。
    2. 医疗设备: 医疗设备对稳定性和安全性要求极高,REC10可以满足这些需求。
    3. 通信设备: 通信基站和其他通信设备需要稳定的电源供应,REC10能够提供可靠的电力转换。
    使用建议
    - 环境温度管理: 在高温环境下使用时,注意散热,避免长时间过载运行导致过热。
    - 合理布线: 布线时要注意信号线和电源线的隔离,减少电磁干扰。
    - 定期检查: 定期进行性能测试和维护,确保长期稳定运行。

    兼容性和支持


    - 兼容性: REC10与多种工业和医疗设备兼容,可以无缝集成到现有系统中。
    - 技术支持: RECOM公司提供全面的技术支持和售后服务,包括安装指导、故障排查等。
    - 认证: REC10通过了多项国际认证,包括EN 60950-1, UL 60950-1, IEC/EN 60601-1等。

    常见问题与解决方案


    1. 启动困难:
    - 解决方法: 检查输入电压是否在指定范围内,确认输入滤波网络正常。

    2. 输出电压不稳定:
    - 解决方法: 确认负载是否过重,必要时增加输出电容。

    3. 温升过高:
    - 解决方法: 改善散热条件,如加装散热片或风扇。

    总结和推荐


    REC10作为一款高性能的DC/DC转换器,具备宽输入电压范围、高效率和双隔离选项等特点,广泛应用于工业自动化、医疗设备等领域。其独特的同步整流技术和远程控制功能使其在市场上具有较高的竞争力。综合来看,REC10是一款值得推荐的产品,适用于对稳定性和可靠性有较高要求的应用场合。

REC10-2412SRW/H2/A/M/SMD参数

参数
输出总功率 -
输出方式 Fixed
最大容性负载 -
输出电压组数 1
输出电压 12V
输入电压最大值 36V
特性 Remote On/Off,OCP,SCP
散热方式 -
输入电压最小值 24V
开关频率 400KHz(Typ)
转换效率 86%
输出电流最大值 833mA
类型 -
通用封装 DIP
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

REC10-2412SRW/H2/A/M/SMD厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC10-2412SRW/H2/A/M/SMD数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC10-2412SRW/H2/A/M/SMD REC10-2412SRW/H2/A/M/SMD数据手册

REC10-2412SRW/H2/A/M/SMD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ ¥ 332.0352
150+ ¥ 313.4413
库存: 150
起订量: 15 增量: 0
交货地:
最小起订量为:15
合计: ¥ 4980.52
