首页  >  产品百科  >  RS3-243.3S/H2

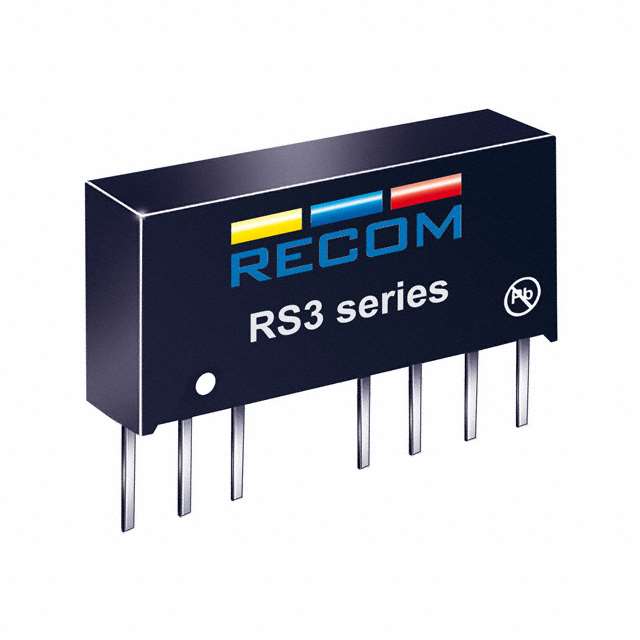

RS3-243.3S/H2

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 3W DC/DC-Converter \'ECONOLINE\' SIP8 2kV reg 2:1
供应商型号: 1486-RS3-243.3S/H2-CHP
供应商: Digi-Key
标准整包数: 22
RECOM POWER DC-DC模块 RS3-243.3S/H2

RS3-243.3S/H2概述


    产品简介


    RS3-S(D)(Z) 是一款高效能的直流/直流转换器,适用于高精密工业设计。这款转换器具有极高的功率密度、宽输入电压范围(2:1 或 3:1)以及宽广的工作温度范围(-40°C 至 +71°C)。它还具备诸如启停控制等功能,使其非常适合应用于复杂多变的工业环境中。

    技术参数


    - 输入电压范围:
    - 2:1 输入:4.5-9VDC、9-18VDC、18-36VDC、36-72VDC
    - 3:1 输入:9-27VDC、20-60VDC
    - 输出电压:3.3V、5V、9V、12V、15V(单路)
    ±3.3V、±5V、±9V、±12V、±15V(双路)
    - 最大效率:高达83%
    - 隔离电压:1kVDC(标准)、2kVDC、3kVDC
    - 纹波和噪声:50mVp-p(20MHz带宽)
    - 工作温度范围:-40°C至+71°C
    - 包装材料:UL94V-0等级
    - 认证:
    - UL60950-1
    - CAN/CSA C22.2 No. 60950-1-07
    - IEC/EN60950-1
    - IEC/EN60601-1

    产品特点和优势


    RS3-S(D)(Z) 的主要特点是其高功率密度和宽输入电压范围。它具备连续短路保护功能,并且能够提供低纹波和低噪声的稳定输出。这些特性使得该产品在工业级应用中表现出色。此外,高达83%的最大效率意味着在各种负载条件下,该转换器都能保持较高的能源转换效率。

    应用案例和使用建议


    应用案例
    - 工业自动化系统中的电源模块
    - 通信设备中的辅助电源
    - 医疗设备中的电源转换
    使用建议
    - 确保输入电压和输出电压符合规范要求。
    - 在接线时注意正负极性,并避免输入电压超过规定范围。
    - 在负载过低的情况下(低于10%),可以通过外部电阻调节来改善效率。
    - 使用内部保护电路,以防止短路和其他异常情况。

    兼容性和支持


    该转换器的设计兼容多种应用场合,并且已经通过多项国际安全认证。RECOM提供了详尽的技术支持,包括故障诊断、维护保养等服务,确保用户在使用过程中得到全面的支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 转换效率低 | 检查输入电压是否在规定范围内,调整负载至适宜水平。 |
    | 输出电压不稳定 | 检查负载连接,确保负载正常工作。 |
    | 纹波和噪声较大 | 更换高质量的电容和电感元件。 |

    总结和推荐


    总体而言,RS3-S(D)(Z) 是一款极具竞争力的产品,具备高性能、高可靠性和广泛的适用范围。它适合用于需要高功率密度和高效率的应用场景。对于工业自动化、医疗设备等领域的需求,这款转换器无疑是最佳选择之一。强烈推荐在相关项目中使用此产品。

RS3-243.3S/H2参数

参数
散热方式 -
输出方式 -
输出总功率 -
输出电压 3.3V
输入电压最小值 -
输出电压组数 1
转换效率 -
输入电压最大值 36V
最大容性负载 -
类型 -
开关频率 -
特性 Remote On/Off,SCP
输出电流最大值 600mA
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

RS3-243.3S/H2厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RS3-243.3S/H2数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RS3-243.3S/H2 RS3-243.3S/H2数据手册

RS3-243.3S/H2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
22+ $ 7.6492 ¥ 64.0142
库存: 22
起订量: 22 增量: 0
交货地:
最小起订量为:22
合计: ¥ 1408.31
