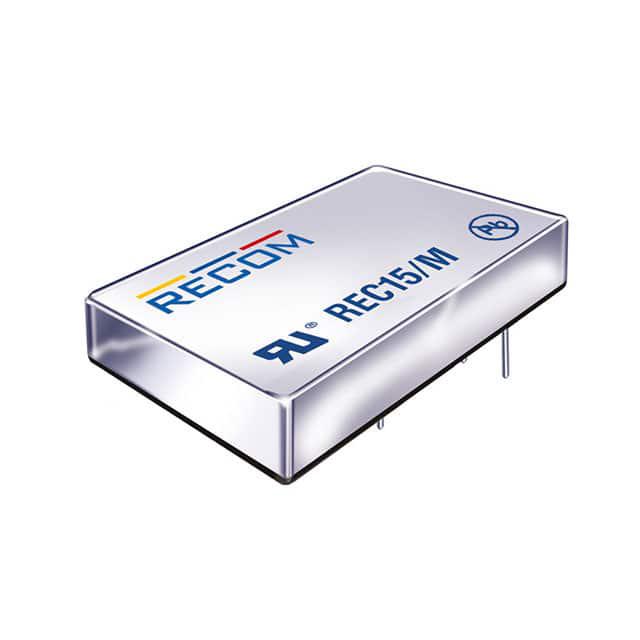

REC15-4812DZ/H2/M

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 15W DC/DC-Converter \'ECONOLINE\' 2\"x1\" 2kV reg 4:1
供应商型号: SG-REC15-4812DZ/H2/M
供应商: 期货订购
标准整包数: 10
RECOM POWER DC-DC模块 REC15-4812DZ/H2/M

REC15-4812DZ/H2/M概述


    产品简介


    REC15-SD(Z)/M系列 是一款高效的DC/DC转换器,适用于各种工业应用。该系列产品提供单路和双路稳压输出,具有小尺寸(2英寸 x 1英寸)和高功率密度(15瓦)。这些转换器采用金属外壳设计,支持2kVDC和3kVDC隔离选项,确保在恶劣环境下仍能稳定运行。

    技术参数


    - 输入电压范围:
    - 2:1输入电压范围: 9VDC至75VDC
    - 4:1输入电压范围: 9VDC至75VDC
    - 输出电压和电流:
    - 单路输出:3.4V/3000mA、5.1V/3000mA、12V/1250mA、15V/1000mA
    - 双路输出:±5V/±1500mA、±12V/±625mA、±15V/±500mA
    - 效率:
    - 效率最高可达90%
    - 保护功能:
    - 短路保护(连续工作)
    - 过载保护(连续工作)
    - 启动时间小于25毫秒
    - 工作温度范围:
    - 2:1输入电压: -40°C至+100°C
    - 4:1输入电压: -40°C至+90°C

    产品特点和优势


    - 高集成度: 在2英寸 x 1英寸的小尺寸封装内提供高达15瓦的功率输出。
    - 高性能隔离: 2kVDC和3kVDC隔离选项,确保电气安全。
    - 同步整流: 输出为3.4V和5.1V时采用同步整流,提高转换效率。
    - 短路保护: 支持连续工作条件下短路保护,确保系统稳定运行。
    - 宽输入电压范围: 2:1和4:1输入电压选项,适应多种电源环境。

    应用案例和使用建议


    - 工业控制: 在工业自动化控制系统中,这些转换器可以为传感器、执行器等组件提供稳定的电源。
    - 通信设备: 适合用于通信基站等需要高效、稳定电源供应的场合。
    - 医疗设备: 适用于医疗设备,如心电图机、超声波仪等,要求高精度和稳定性的设备。
    使用建议:
    - 在选择合适的型号时,应根据具体的应用需求选择不同的输入电压范围和输出电压电流。
    - 为了提高系统稳定性,可以在输入端加装外部滤波器,以满足EN55022 Class B标准。

    兼容性和支持


    - 兼容性: 该系列转换器采用标准引脚布局,可与其他标准电子元件兼容。
    - 支持和维护: RECOM公司提供详细的使用手册和技术支持,确保用户能够顺利安装和调试设备。

    常见问题与解决方案


    1. 问题: 转换器在高温环境下效率下降。
    - 解决方案: 检查散热措施是否到位,确保良好的空气流通和散热条件。
    2. 问题: 转换器无法正常启动。
    - 解决方案: 检查输入电压是否在规定的范围内,确认启动电路是否正常。
    3. 问题: 输出电压不稳定。
    - 解决方案: 检查负载是否超出了额定范围,调整负载或更换更高额定的转换器。

    总结和推荐


    REC15-SD(Z)/M系列DC/DC转换器是一款高性能、高可靠性的电源模块。它具备宽输入电压范围、高效率、宽工作温度范围等显著特点,在工业控制、通信设备和医疗设备等领域有着广泛的应用前景。如果您需要一款紧凑、高效且可靠的电源解决方案,强烈推荐选择这款产品。

REC15-4812DZ/H2/M参数

参数
输出电压 12V
转换效率 86%
特性 Remote On/Off,OCP,SCP,UVLO
开关频率 300KHz(Typ)
输出电流最大值 625mA,625mA
最大容性负载 -
类型 -
输入电压最大值 75V
输出电压组数 2
输出总功率 -
散热方式 -
输出方式 Fixed
输入电压最小值 48V
长*宽*高 50.8mm*25.4mm*10.16mm
通用封装 DIP
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

REC15-4812DZ/H2/M厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC15-4812DZ/H2/M数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC15-4812DZ/H2/M REC15-4812DZ/H2/M数据手册

REC15-4812DZ/H2/M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 503.9296
100+ ¥ 475.7095
库存: 100
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 5039.29
