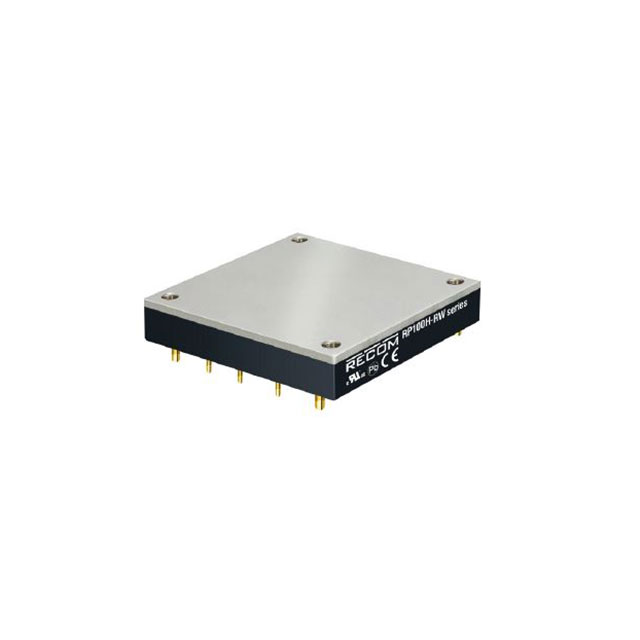

RP100H-2415SRW/N

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 100W DC/DC-Converter \'POWERLINE\' 1/2 Brick 2.25kV
供应商型号: SG-RP100H-2415SRW/N
供应商: 期货订购
标准整包数: 2
RECOM POWER DC-DC模块 RP100H-2415SRW/N

RP100H-2415SRW/N概述

    电子元器件产品技术手册解析:RP100H-RW DC/DC 转换器

    1. 产品简介


    RP100H-RW 系列是一款专为铁路车辆和高压电池应用设计的半砖式 DC/DC 转换器。该系列产品覆盖广泛的输入电压范围(9V 至 160V),提供多个 4:1 的输入电压范围选项。输出电压可以调节至 5V 至 48V,具备高效率和宽温度工作范围。该转换器通过 EN50155 和 IEC/EN60950-1 认证,并享有三年保修。

    2. 技术参数


    基本规格
    - 输入电压范围:9V 至 160V
    - 输出电压范围:5V 至 48V
    - 额定功率:100W
    - 效率:高达 93%
    - 工作温度范围:-40°C 至 +85°C(需配合适当散热器)
    - 认证标准:EN50155, IEC/EN60950-1, UL60950-1
    详细规格
    - 启动时间:75 ms
    - 纹波和噪声:在全负载条件下,5V 输出为 75 mVp-p,12V 输出为 100 mVp-p,24V 输出为 200 mVp-p,48V 输出为 300 mVp-p
    - 过压保护:115%-130%,间歇模式
    - 欠压锁定 (UVLO):24V 输入下,DC-DC 开启为 7.3V,关闭为 9V;48V 输入下,DC-DC 开启为 15.5V,关闭为 18V;110V 输入下,DC-DC 开启为 33.0V,关闭为 43V
    - 隔离电压:针对 110V 输入,输入到输出 3kVAC/1 分钟,输入或输出到外壳 1.5kVAC/1 分钟;针对 24V 和 48V 输入,输入到输出 2.25kVDC/1 分钟,输入或输出到外壳 1.6kVDC/1 分钟

    3. 产品特点和优势


    独特功能
    - 4:1 宽输入范围:适应各种输入电压,无需外部切换
    - 高效率:最高可达 93%,降低功耗和热损失
    - 无最小负载要求:可应用于多种负载条件
    - 高强度绝缘:2.25kVDC 基本绝缘适用于 24V 和 48V 输入,3kVAC 强化绝缘适用于 110V 输入
    市场竞争力
    - 高可靠性:符合多项国际标准,如 EN50155 和 IEC/EN60950-1
    - 宽温范围:-40°C 至 +85°C,适合恶劣环境
    - 长寿命:MTBF 高达 408,700 小时

    4. 应用案例和使用建议


    典型应用场景
    - 铁路车辆:用于铁路系统的电源模块
    - 高压电池系统:用于高压电池管理系统的电源转换
    使用建议
    - 选择合适型号:根据具体输入和输出电压选择合适的型号,例如 RP100H-2405SRW(24V 输入,5V 输出)
    - 散热管理:确保安装在适当散热器上,以保持工作温度在安全范围内
    - 滤波电容配置:对于不同输入电压,推荐使用特定的铝电解电容器进行滤波

    5. 兼容性和支持


    兼容性
    - 与标准 PCB 或面板安装相兼容
    - 具有远程开关控制功能,支持正逻辑和负逻辑
    厂商支持
    - 提供三年保修服务
    - 技术支持可联系官方邮箱 techsupportAT@recom-power.com

    6. 常见问题与解决方案


    问题1:如何调整输出电压?
    - 解决方案:通过外部电阻实现电压调整,具体参数见产品手册中表格
    问题2:启动时间过长?
    - 解决方案:检查输入电压和负载是否符合规范,必要时调整外部电路参数
    问题3:纹波和噪声过高?
    - 解决方案:增加输入滤波电容,确保符合 EN55022 标准

    7. 总结和推荐


    综合评估
    RP100H-RW 系列 DC/DC 转换器凭借其广泛的工作范围、高效能、高可靠性以及符合国际标准的特点,成为铁路和高压电池应用的理想选择。其独特的功能和全面的支持服务使其在市场上具有很强的竞争力。
    推荐
    强烈推荐使用 RP100H-RW 系列 DC/DC 转换器,尤其适用于需要高可靠性和高性能的应用场合。

RP100H-2415SRW/N参数

参数
特性 Remote On/Off,OCP,OTP,OVP,SCP,UVLO
输出总功率 -
转换效率 -
输出电压组数 1
最大容性负载 -
输入电压最大值 36V
输出电流最大值 6.7A
散热方式 -
输出方式 -
输入电压最小值 -
类型 -
输出电压 15V
开关频率 -
长*宽*高 61mm*57.9mm*12.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

RP100H-2415SRW/N厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RP100H-2415SRW/N数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RP100H-2415SRW/N RP100H-2415SRW/N数据手册

RP100H-2415SRW/N封装设计

查看详情并下载
Symbol
Footprint
3D Model
